Delphi ds150e инструкция по применению на русском языке

В прошлой записи я писал, о том, что получил наконец то кабель. В этой записи я постараюсь детально рассказать вам с чем мне пришлось столкнуться при настройке и установке.

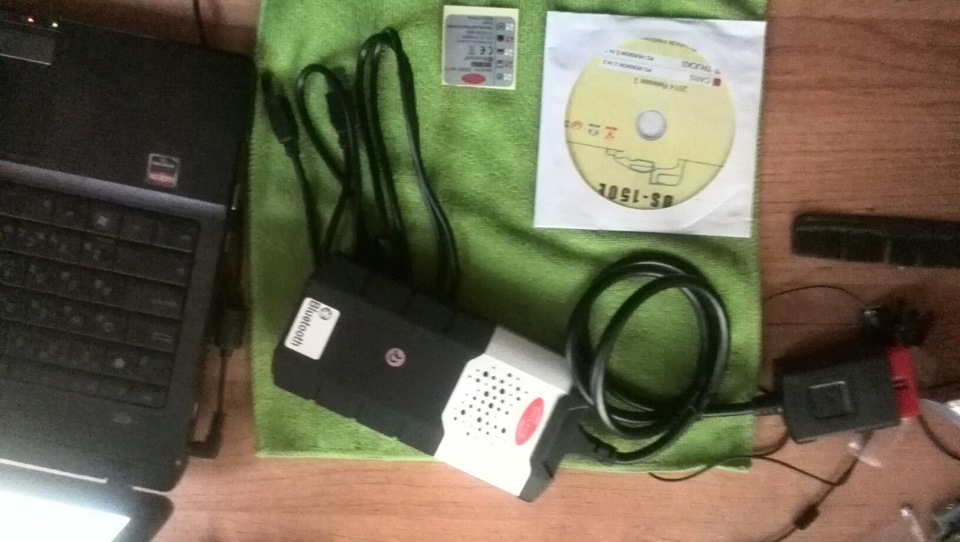

Начнем с комплектации:

Фото в бортжурнале Mazda 6 (1G)Фото в бортжурнале Mazda 6 (1G)Фото в бортжурнале Mazda 6 (1G)

В комплекте приходит сам сканер, он поддерживает блютуз, однако для тех у кого на компьютере блютуза нет, в комплекте идет USB кабель для проводного подключения. Так же в комплекте идет диск со всеми необходимыми программами. За отдельную плату (20$ вроде) можно так же заказать комплект переходников на все автомобили. Данный кабель приходит со стандартным 16pin OBD2 разъемом.

Внешний осмотр:

Фото в бортжурнале Mazda 6 (1G)

USB
Фото в бортжурнале Mazda 6 (1G)
MicroSD
Фото в бортжурнале Mazda 6 (1G)
Светодиод
Фото в бортжурнале Mazda 6 (1G)
Свет

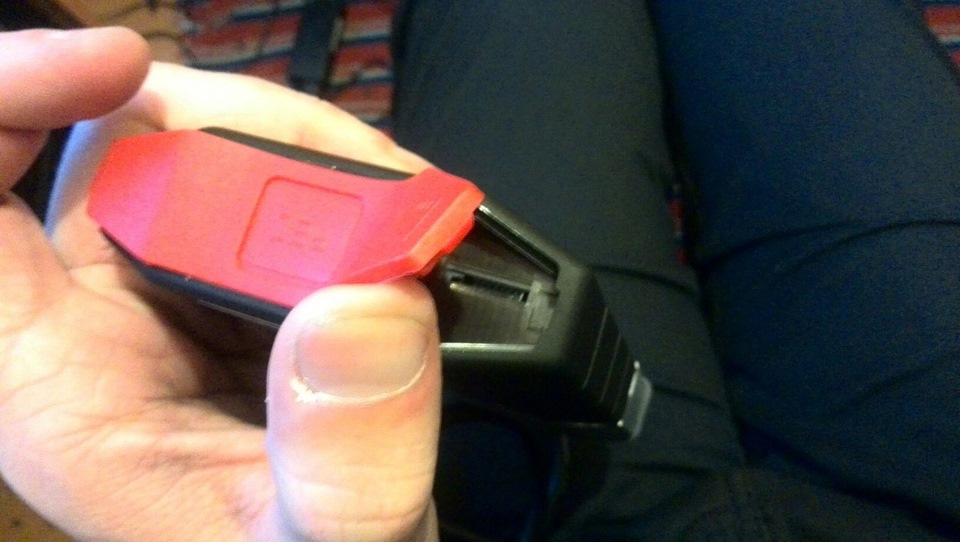

Разъемы подключения находятся с обратной стороны сканера и прикрыты то ли очень жесткой резиной, то ли мягкой пластмассой, которая отгибается по углам для доступа к разъемам. Мне кажется что если часто вынимать кабель и закрывать разъем то отвалится эта пластмаска после первых 10 прочитанных машин. Так же на OBD коннекторе есть светодиод который облегчит подключение в темных местах.

Установка:

Запчасти на фото: 12122012. Фото в бортжурнале Mazda 6 (1G)

Запчасти на фото: 12122012

Запчасти на фото: 12122012. Фото в бортжурнале Mazda 6 (1G)

Установка
Фото в бортжурнале Mazda 6 (1G)
Первый запуск

хотя и на диске есть видео инструкция с пошаговой установкой, на этом этапе возникли сложности. Первое, это то, что на диске не было активатора, и нужно было отправлять китайцу файл который генерирует программа при установке. В свою очередь продавец выслал активированный файл уже через 3 часа.
Сам же процесс установки занимает не более 5 минут.
Настройка:

Фото в бортжурнале Mazda 6 (1G)Фото в бортжурнале Mazda 6 (1G)

Но вот чего не сказано в инструкции, так это то, что для работы программы вам нужен обновленный NET Framework. У меня все заработало с версией NET Framework 4.6.1.

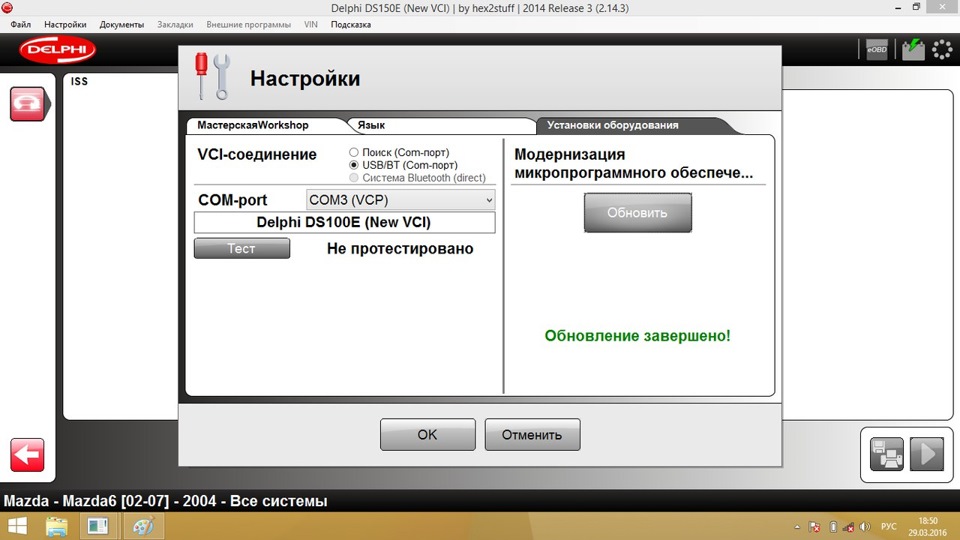

Далее, необходимо научить программу общаться именно с нашим кабелем, для этого переходим в Настройки-Установки оборудования, вкладка «Установка оборудования» Первым делом выберите нужный вам тип соединения, из 3 вариантов я выбрал USB. Далее жмем «Тест» программа тестирует соединение со сканером и выдает результат, у меня сразу же все было положительно. Далее необходимо обновить программное обеспечение, жмем на большую кнопку «Обновить». Пока идет обновление релюшки в сканере щелкают а сам он быстро моргает красным светом. После обновления сканер загорелся зеленым — значит готов к работе.

Фото в бортжурнале Mazda 6 (1G)Фото в бортжурнале Mazda 6 (1G)

Если обновление прошло успешно то кабель готов к работе с авто.

Первый запуск полного сканирования ошибок выдал, что ошибки имеются только в блоке с кузовной электроникой. Пока я их просто сбросил, но нужно решать а не сбрасывать постоянно ошибки.

Фото в бортжурнале Mazda 6 (1G)Запчасти на фото: B2388, B2389. Фото в бортжурнале Mazda 6 (1G)

Если знаете как решить это, то подскажите

Заключение:
Мазду читает не плохо, позже, как получше разберусь, если будет вам интересно то выложу полный функционал непосредственно с маздой. В целом я доволен.
Сканер работает, ошибки сбрасывает, показания читает, и если верить описанию то даже поддерживает кодирование некоторых блоков. Поэтому вот вам ссылка на кабель, проверено, можно брать!)
Всем добра!

Delphi DS150E — мультимарочный автосканер для универсальной диагностики легковых и грузовых автомобилей, а так же автобусов. Сканер поддерживает более 48 марок авто (ЕВРО, США, АЗИЯ), выпускаемых с 1996 года. Протокол передачи данных — OBD II. Адаптер работает совместно с ноутбуком, на который установлено программное обеспечение Delphi.

DS150E имеет больше возможностей, чем обычный сканер ошибок, так как в функционале устройства имеются опции проведения полной автодиагностики всех систем, проверки работоспособности исполнительных механизмов и датчиков.

На редкость аналогичным автосканекрам, DS150E позволяет сделать адаптацию и активацию блоков, в тои числе и их кодирование. Проведение самостоятельной диагностики экономит средства на посещении мастерской, плюс дает понять, являются ли ошибки, выдаваемые бортовым компьютером, серьезным сбоем или их можно сбросить самостоятельно.

В статье рассмотрим принцип работы, характеристики и описание данного сканера.

  • сканер Delphi DS150e

1. Возможности автосканера

Delphi DS150e считается наилучшим из бюджетных вариантов дешифровщиков для автомобилей.

Перечень его функциональных возможностей включает:

• считывания, сброса неисправностей;

• проверки в режиме реального времени;

• адаптации значений приборов;

• тестирование.

Чтение и сброс ошибок

Основная функция, за счет которой к названию часто добавляется качество «3 в 1» — считывание, расшифровка и, опционально, сбрасывание ошибок. Речь идет о возможности сопряжения с легковыми, небольшими грузовыми авто. А также о возможности контроля по европейским протоколам качества.

Сканирование конкретных узлов или общего состояния составляющих, а также выведение кодов найденных проблем. Дальнейшая расшифровка полученных значений и предоставление информации о том, является ли найденная нестыковка неисправностью или просто сбоем в сообщении между элементами. Отдельно можно проводить просмотр пробега.

Проверка в режиме реального времени

Позволяет выявить проблемы непосредственно при работе всех систем. Польза функции состоит в том, что не всегда выдается корректная информация только при запуске двигателя. Чтение состояния в режиме реального времени сразу показывает наличие неисправности.

Адаптация

Проведение ремонта или профилактического обслуживания (чистки) узлов может привести к сбою нулевых настроек. Восстановить их состояние, адаптировать, способен Delphi DS150e.

Тестирование

Сканирование состояния электроники способно выявить большую часть проблем. При этом, имея подозрения, что какой-то из элементов работает не корректно, водитель может провести тест. Направленное тестирование определенного узла покажет, выполняет ли он все необходимые операции.

  • Диагностика автосканером Delphi DS150e через ноутбук

2. Особенности автосканера

Согласно официальному сайту, автосканер так же имеет следующие особенности и возможности:

«ЧЕРНЫЙ ЯЩИК»

Функция записи параметров диагностики во встроенную память автосканера в режиме реального времени нажатием 1 кнопки. В свободное время полученный отчет укажет на конкретные неисправности и экономит время.

ДИАГНОСТИЧЕСКИЙ АДАПТЕР СО СВЕТОДИОДНОЙ ПОДСВЕТКОЙ

  • DS150E подключен к ноутбуку

3. Системы диагностируемые автосканером Delphi

  • Двигатель
  • Зажигание
  • Тормозная система (ABS, ASR, BAS, ESP)
  • Панель приборов + сброс сервисных интервалов
  • Кондиционер (климат-контроль), бензиновые отопители
  • Коробка передач, редукторы, вариаторы
  • Трансмиссия
  • Иммобилайзер, программирование ЧИП ключей
  • Дополнительное оборудование
  • Подушки безопасности (SRS Airbag)
  • Кузовная электроника: все модули и блоки автомобиля
  • Пневматическая подвеска
  • И большинство других автомобильных систем

Scan Tool Pro Black Edition — бюджетный мультисканер

Хороший выбор для начинающего диагноста. Новинка 2022

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска (Россия, Азия, Европа, Штаты). Купить Bluetooth сканеры для автодиагностики марки Scan Tool Pro официального дилера, который дает гарантию 12 месяцев, можно по ссылке указанной справа. Удачной диагностики!

4. Из чего выбирать: существующие версии

Перед тем, как выбрать устройство, стоит знать, что существует несколько вариантов выпуска автомобильного считывателя неисправностей Delphi DS150e. Классификация включает три признака: по конструкции (сборке) и прошивке (софту), году выпуска.

В первом случае выделяются одноплатный («одноплатник») и двухплатный («двухпалатный») тип. Отличие между ними состоит в способе сборки. Простому пользователю, не прибегая к разборке, сложно отличить одну разновидность гаджета от другой.

  • Двухплатная конструкция DS150E

  • Одноплатная конструкция DS150E

  • Двухплатная конструкция DS150E bluetooth

Говоря о втором признаке, выделяют несколько видов. А именно:

  • 2014;
  • 2015;
  • 2016;
  • 2017;
  • 2018.

ПО каждого года имеет несколько обновлений. В зависимости от выбранного типа, гаджет оборудован расширенной базой данных по существующим маркам-моделям автомобилей.

Отдельно стоит отметить последнее обновление 2018 года, коснувшееся платы. Внесены некоторые изменения в спайку платы, при этом качество сохранено на прежнем высоком уровне. В магазинах такой продукт можно найти по признаку «с золотистой платой».

Сравнительные характеристики: одноплатный или двухплатный

Чтобы определиться, какой лучше выбрать, одноплатный или двухплатный, стоит сравнить их характерные особенности.

Параметр

Одноплатный

Двухплатный

Сборка

Все детали размещены на одной плате

Составляющие распределены по двум платам

Поддерживаемые протоколы

2xHS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW вместе с PWM (J1850), RS485 (J1708), TTL and (SPI, analog in, 5volt out)

OBDII / EOBD ISO11898-2 CAN, SAE J2411, ISO9141-2, SAE J1850 VPW плюс PWM, SAE J1708

Особенности конструкции

Дополнительно оборудован CAN-фильтрами, NEC-реле, отличается качеством спайки

Отличное качество спайки

Различия одно- и двухплатной версии

Параметры серии

В числе характеристик Delphi DS150e, производителем указываются:

Параметр

Показатель

Поддержка протоколов обмена

OBDII / EOBD ISO11898-2 CAN, SAE J2411, ISO9141-2, SAE J1850 VPW плюс PWM, SAE J1708

Диагностируемые элементы

Мотор, зажигание, форсунки, части тормозной системы (ABS, ASR, BAS, ESP), приборная панель (включая сброс сервисных интервалов), контроль климата, коробка передач, трансмиссия, иммобилайзер, доп.оснащение, подушки безопасности, электроника кузова и прочие.

Какие авто поддерживает

Русские, европейские, азиатские, американские марки легковых и грузовых.

Технические особенности

Определитель VIN-кодов, блоков управления, CAN-фильтр, NEC-реле. Программирование ИММО.

Комплектация

Гаджет, встроенный кабель с разъемом OBD, кабель с USB адаптером, комплект ПО.

Рекомендуемые параметры ПК для выведения данных

ОС Windows от 2000/XP и выше. Процессор мощностью на 800мГц и более. Наличие USB входов или (при необходимости) встроенного Bluetooth. Операционная память не менее 250Мб. Свободная память на диске не менее 250Мб. Монитор на 16бит, разрешением 1024х768 пикселей.

Цена за базовый комплект от 8900 рублей
  • Комплект Delphi DS150e с кейсом

  • Диагностический сканер Delphi DS150e

Перечень поддерживаемых марок

Легковые автомобили с 1986

64 марки: Abarth, Alfa Romeo, Audi, Bentley, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Dacia, Daewoo, Daihatsu, Dodge, Ferrari, Fiat, Ford, Foton, GWM, Honda, Hyundai, ISUZU, Jaguar, Jeep, Jinbei, JMC, KIA, Lamborghini, Lancia, Land Rover, Lexus, Lotus, Mahindra, Maserati, Mazda, Mercedes, MG, MINI, Mitsubishi, Multicar, Nissan, Opel/Vauxhall, Peugeot, Porsche, Renault, Rolls-Royce, Rover, SAAB, Samsung, Seat, Shuanghuan, Skoda, Smart, Ssang Yong, Subaru, Suzuki, Tata, Toyota, Volkswagen, Volvo, Yuchai.

Грузовые автомобили с 1995

37 марок: Alexsander Dennis, Allison, Autosan, Chevrolet, Citroen, Datia, DAF, Dennis Eagle, EvroBus Chassis, Fiat, Ford, Generic Bus System + Generic Truck system, Hyundai, Irisbus Chassis, Isuzu, Isuzu track, Iveco, Iveco Truck, КАМАЗ (KAMAZ серии: 39, 43, 44, 45, 53, 55, 54, 63, 64, 65 ), KIA, Lancia, Mahindra/Renault, MAN, MAN Bus Chassis, Mazda, Mercedes, Mecedes Truck, Mitsubishi, Nissan, Nissan Truck, Opel/Vauxhall, Optare, Peugeot, Plaxton, Renault, Renault Truck, Scania, Scania Bus Chassis, Seat, Skoda, Solaris, Toyota, Volkswagen, Volvo Bus Chassis, Volvo Trucks.

  • Delphi DS150e OBD2 разъем

  • Переходники с OBD2

  • Delphi DS150e OBD2 и USB разъемы

  • Delphi

5. Прошивка адаптера

Прошивка диагностического автосканера является необходимой операцией в случае, если при проверке используются не только оригинальные приложения, но и аналоги (WOW, Scanmaster). При этом выдается сообщение о том, что ПО устарело и требует обновления. Вариант того, как решить проблему: узнать версию текущей прошивки (Свойства – Расположение файла – папка Firmware – Firmware.info) обеих программ и перепрошить, чтобы добиться идентичности. Либо же постоянно обновлять ПО на Автоком Delphi DS150e.

Перепрошивка проводится в несколько этапов. А именно:

  • открыть папку с файлами прошивки более новой версии (Firmware);
  • скопировать все ее содержимое;
  • вставить с заменой в аналогичную папку приложения со старой версией прошивки.

Говоря о перепрошивке, стоит отметить, что прошить можно, как прибор, так ЭБУ. Прошивка ЭБУ может проходить через OBDII разъем. Кабель соединяется с компьютером, на котором установлено специальное приложение (к примеру, CombiLoader). Включается в сеть, запускается двигатель, устанавливая соединение с файлом. Новая версия заливается автоматически.

Доработка автосканера

Под доработкой понимается перечень действий, необходимых для установления полного соединения между устройством и конкретным автомобилем. Так, например, несмотря на наличие в списке обслуживаемых транспортных средств (ТС), марки BMW, с некоторыми моделями возникает проблема. Гаджет легко соединяется с электроникой машины, но отказывается считывать информацию.

  • Плата DS150e

  • Плата DS150e

Чтобы это устранить, потребуется проведение доработки конструкции, а также интерфейса, которые имеет одноплатный сканер Автоком Делфи. Нужно провести замену двух диодов, подписанных на плате, как D701, D703. Вместо них поставить элементы с маркировкой 1N4148. Также, для качественной работы, лучше скачать софт, соответствующий модели ТС. Например, Scanmasterbmw e60.

Обновление

Обновление прошивки – необходимый процесс для автосканера. При его игнорировании, прибор со временем перестанет замечать ошибки, а после – откажется функционировать.

Перед тем, как обновить ПО на оригинальный Делфи или китайский диагностический сканер до последней версии (для Автоком это обновление 2017) следует:

  1. Уточнить поддерживает ли текущая модификация устройства новую программу.
  2. Возможно, имеет смысл заменить ее аналоговой версией (WOW) для тех же типов техники.
  3. Узнать эту информацию можно в автомастерской или (оперативнее) на форуме автолюбителей.
  4. Приобретя (скачав, получив) папку с пометкой «new vci release 2017», нужно скопировать установочные файлы на приемное устройство.
  5. Вне зависимости, проводится работа через ПК или телефон.
  6. Как правило, все программы одинаково хорошо идут, как приложение на смартфон Android (Андроид) и как soft, чтобы установить на Windows 7 (8,10). Остается следовать рекомендациям по инсталляции.

Установка ПО

В комплекте вместе с автосканером DS150e идет диск для установки (с программным обеспечением). Чтобы его корректно инсталлировать, потребуется:

  • прочесть подсказку о том, как работать с прилагаемыми файлами;
  • открыть, скопировать нужную папку (Cars или Trucks на компьютер);
  • в папке выбрать приложение Main;
  • в высветившемся окне нажать дважды на стрелку «далее», затем «Старт»;
  • сохранить документ на компьютер;
  • открыть KEYGEN.EXE;
  • в высветившемся окне выбрать «открыть и активировать»;
  • найти файл активатор (FileActivation.xml) в папке Delphi, запустить и сразу нажать старт в окне приложения Main.

6. Описание работы

Функционирование заключается в обработке входных и выходных данных. При подключении автосканера к сети транспортного средства через разъем, устанавливается связь с ЭБУ. Начинается процесс обмена данными по доступным протоколам.

Программа считывает состояние всех узлов и сохраняет информацию. Если обнаруживаются ошибки, сообщение о них выводится в виде сложного пятизначного кода. Последний состоит из одного буквенного символа из 4х цифр.

Затем, приложение, установленное на принимающем устройстве, проводит дешифровку выходящих от узла данных. Первый знак в шифре (буква) указывает на расположение неисправности. Стандартным перечнем букв являются:

  • P – мотор, трансмиссия;
  • B – салонные системы, кузовная электроника (отопление, кондиционирование, подушки, ремни безопасности, проч.);
  • C – шасси;
  • U – сетевая связь.

Последующие два символа (первая пара цифр) дает более точные координаты сбоя. Последняя пара чисел описывает характер неисправности. Проходя через диагностическую программу, коды принимают доступное описание.

7. Алгоритм использования

Инструкция по применению довольно проста. Она дает описание того, как пользоваться мультисканером Delphi DS150e, включает следующий порядок действий:

  1. После инсталляции на планшет (нетбук, ноутбук, смартфон) и сопряжения приборов, выбрать параметры автомобиля.
  2. Подключить кабель автосканера через OBD разъем (двигатель мотора должен быть заглушен) к сети.
  3. Запустить мотор (на корпусе загорятся огни индикатора).
  4. Выбирается тип сканируемой системы (или весь комплекс разом).
  5. Запускается диагностика.
  6. Выводятся результаты в отчет на приемнике.

При необходимости, здесь же можно сбросить выявленные ошибки. В случаях, когда нужно провести тестирование или адаптацию, соответствующий пункт выбирается во вкладке «Структурная регулировка».

Нельзя запускать приложение при установленном соединении с интернет, иначе появится сбой «VCI не найдено». После чего потребуется удалять ПО и повторно заниматься установкой.

Драйв2

IamZevs
Я езжу на Ford Focus III Wagon
г. Москва

Автор

Написал про то как тестировал совместимость с некоторыми авто. Появилась возможность проверить работоспособность автосканера на 10 марках авто.

Покупил этот сканер ТУТ

В первую очередь автосканер просто проверялся на возможность подключения блока управления к адаптеру. Все марки машин из моего списка были..

8. Пример диагностирования и практическое применение сканера

А/м: Mazda6

Год выпуска: 2013

Оборудование: Delphi DS150e 2016 год.

Програмное обеспечение: Delphi 2014 Realise 2 (2.14.2.7)

  • Mazda6 | 2013 Delphi DS150e 2016 год | Realise 2 (2.14.2.7)

  • Mazda6 | 2013 Delphi DS150e 2016 год | Realise 2 (2.14.2.7)

  • Mazda6 | 2013 Delphi DS150e 2016 год | Realise 2 (2.14.2.7)

  • Mazda6 | 2013 Delphi DS150e 2016 год | Realise 2 (2.14.2.7)

  • Mazda6 | 2013 Delphi DS150e 2016 год | Realise 2 (2.14.2.7)

  • Mazda6 | 2013 Delphi DS150e 2016 год | Realise 2 (2.14.2.7)

  • Mazda6 | 2013 Delphi DS150e 2016 год | Realise 2 (2.14.2.7)

9. Оригинал и подделка: как отличить

В связи с растущей популярностью диагностических приборов, рынок, помимо оригинальной продукции, полон низкокачественных подделок. Чтобы понимать, как отличить оригинальный продукт и подделку, стоит обратить внимание на:

  • наличие Bluetooth (Блютуз), фальшивки его лишены;
  • программное обеспечение устанавливается и запускается без труда, фальшивое требует скачивания дополнительных инструментов;
  • оригинал оборудован слотом для Micro SD;
  • качество материала (прорезиненный корпус, провода соединения, разъемы);
  • наличие 30-значного номера на обороте.

Китайский аналог (тот же TCS CDP PRO Plus) обойдется дешевле. Но оригинал работает с первого подключения без перебоев, проверяя все авто. Подделка постоянно выдает сбой соединения или сканирования.

  • Delphi DS150e 2016 год - OBD2 коннектор

  • Оригинальный Delphi DS150e 2016 год

  • Delphi DS150e 2016 год - USB разъём

  • Оригинальный Delphi DS150e 2016 год

10. Частые вопросы пользователей сканера

Распиновка разъема

Схема распиновки одноплатной полной модели DS150e кабеля с OBD2 имеет вид:

Распиновка OBD2-разъема:

  1. На усмотрение производителя.
  2. От завода-изготовителя.
  3. Масса машины.
  4. Сигнальная земля.
  5. Высокий уровень CAN-шины.
  6. K-Line шина.
  7. Размещается выпускающей фабрикой.
  8. Устанавливается на усмотрение изготовителя.
  9. Шина J1850.

11-13. От производителя.

  1. Шина CAN J2284.
  2. L-Line шина.
  3. Плюс с АКБ.

Распиновка OBD2

Официальный сайт производителя

Совместим ли с русскими авто?

Что делать, если оборудование не подключается

Как узнать точный пробег авто

В чём Различия версий 2016, 2015, 2014

Какие программы требуются для диагностики адаптером DS150Е

  • Вопросы по сканеру DS150E

Активация проходит через вкладки «Подсказка» — «Лицензия» — «Обновить лицензию» — «Обновить лицензию на Diesel Max» — сгенерировать аппаратный ключ при помощи Multi HW ID.EXE (серийный номер 100251, Delphi, Cars или Truck – диагностика грузовиков, Diesel Max),ввести его в поле – ОК. Последние три этапа повторяются для всех типов лицензий.

Подробное видео с демонстрацией того, как пользоваться диагностическим оборудованием данной модели можно изучить в данном видео.

Активация автосканера DS-150E

Видео с применением и обзором DS-150E

11. Выводы

DS150e — это не однозначный прибор. Он подойдёт опытным диагностам, но при освоении превращается в профессиональный инструмент для диагностики. Общее впечатление от продукта остается сугубо положительным.

Это оборудование очень хорошо подходит для любых профессиональных целей. Для начинаюших диагностов следут рассмотеть адаптеры для считывания ошибок на базе ELM327, или похожие аналоги.

Илья Васильев
Автор сайта / Диагност

Автор

Автор всех статей на сайте. 7-ми летний опыт в автодиагностике и ремонте авто любой сложности и любых марок. Увлекаюсь программированием, чип-тюнингом.

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Всем привет!

Как вы возможно помните, некоторое время назад добыл в хозяйство сканер Delphi DS150e. Периодически получаю вопросы про него: как прочитать ошибки, как сбросить ошибки и так далее. Скажу сразу: я не «настоящий сварщик», и конечно же не претендую на роль эксперта. Тем не менее, не вижу проблемы поделиться информацией, для чего записал небольшой обзор основных элементов интерфейса и функций сканера.

Для удобства, вот вам небольшое оглавление:

  1. eOBD: 4:45
  2. Считывание ВИН-кода: 11:55
  3. Сканирование систем: 12:28

Еще про этот сканер есть:
Обзор сканера Delphi DS150e
Программы для сканера Delphi DS150e

Купить мультимарочный сканер Delphi DS150e на AliExpress

Если заметка была полезной, вы можете поблагодарить автора переводом символической суммы через форму, расположенную ниже. Ваша поддержка вдохновляет меня на создание новых материалов!

Инструкции

Инструкция по установке Delphi 2015.1.3

Инструкция по установке WOW

Инструкция по установке драйверов на сканерах Autocom CDP+ и Delphi DS150e:

Бортовой самописец

Что может сканер delphi ds150e?

Одним из самых современных сканеров бюджетной линейки для дешифрования любого авто есть и остается Delphi DS150e.

Он имеет следующий функционал:

  • сброс и считывание всех накопленных системных ошибок электроники авто;
  • Life-режим проверки;
  • адаптация блоков автомобиля;

А также, идеально подходит для проведения тестов не уступая автосканерам линейки премиум-класса.

Считывание, сброс неисправностей

Уникальность сканера в том, что он обладает функцией «3 в 1», а именно считывает, расшифровывает а также сбрасывает системные ошибки. При этом, он может сканировать конкретные узлы или состояния готовности авто, а также выведет на экран коды, тех проблем, которые он обнаружит при сканировании. Delphi DS150e обладает функцией последующего интерпретирования расшифрованных данных и предоставляет значения информации о том, является ли это масштабной проблемой в работе автомобиля или среднестатистическим сбоем связей элементов. А самое крутое что сканер сможет определить реальный пробег, что поможет вам не ошибиться с покупкой авто.

Проверка в live режиме

Life-проверка, предоставляет возможность выявить проблему не прекращая работу всех систем «жизнеобеспечения». Функция life-режима принесет пользу тогда, когда невозможно выявить корректную информацию лишь при запуске двигателя. Считывание всех показателей в данном режиме сообщит владельцу этого сканера о системных неисправностях в работе.

Адаптация блоков автомобиля

Сканер Delphi DS150e поможет так же восстановить оригинальные настройки, которые были заложены в систему вашего автомобиля или адаптировать имеющиеся. Это полезно, при ремонтных работах, производимых с авто или его профилактического обслуживания.

Проведение тестов

Пользователь сможет провести любые тесты при малейшем подозрении в некорректной работе какого-либо элемента. При сканировании состояния электроники автомобиля вы сможете выявить большинство неполадок – это тестирование направленное на какой-то конкретный узел покажет, выполнены ли данным узлом все необходимые операции.

Характеристики автомобильного сканера Delphi ds150e pro

По информации с официального веб-ресурса, автомобильный сканер отличается рядом выгодных характеристик:

— “Черный ящик” — возможность записывать диагностику в интегрированную память автомобильного сканера в режиме онлайн нажатием одной кнопки. Благодаря этому готовый отчет выявит имеющиеся неисправности и позволит сэкономить время;

— ISS;

— ISI;

— разноцветная индикация;

— адаптер для диагностики с подсветкой со светодиодами;

— контроль напряжения;

— № шасси – VIN;

— возможность отсчета;

— OBD возможности;

— режим поддержки.

Системы, проверку которых можно проводить с помощью автосканера Delphi

  1. ДВС
  2. Зажигание
  3. Системы торможения (ESP, ASR, ABS, BAS)
  4. Панель управления и обнуление сервисных интервалов
  5. Вентилятор (регулировка температуры в машине), бензиновые обогреватели
  6. КПП, редукторы, вариаторы
  7. Трансмиссия
  8. Иммобилизатор, прописывание для ЧИП ключей
  9. Вспомогательные устройства
  10. Системы безопасности Airbag, SRS
  11. Электронная техника кузова: все системы и модули транспортного средства
  12. Пневмоподвеска
  13. Большая часть прочих систем автомобиля

Какой delphi ds150e лучше выбрать?

Перед выбором устройства важно узнать о том, что сегодня доступны несколько моделей выпуска автосчитывателя неисправностей Delphi DS15e. Варианты классифицируются по трем критериям: конструктивные особенности (сборка), прошивка (софт), год выпуска.

По типу конструкции считыватели бывают одноплатными и двухплатными. Они отличаются друг от друга типом сборки. Обычному пользователю без разборки бывает непросто увидеть различия этих устройств.

Если говорить о втором критерии, выделяют следующие типы устройств:

— 2014;

— 2015;

— 2016;

— 2017;

— 2018.

У программного обеспечения каждого года есть ряд обновлений. Исходя из выбранного типа устройство имеет расширенную БД по доступным маркам-моделям машин.

Отдельно важно упомянуть последнее обновление 2018 г., касающееся платы. В этом случае была немного изменена спайка платы с сохранением ее высокого качества. В продаже этот продукт представлен “с золотистой платой”.

Какой тип сканера выбрать двухплатный или одноплатный.

Перед тем, как делать окончательный выбор между двумя типами автосчитывателей, нужно изучить отличительные характеристики каждого из них.

Характеристика

Одноплатник

Двухплатник

Сборка

Все элементы находятся на единственной плате

Все элементы располагаются на паре плат

Совместимость с протоколами

2xHS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW + PWM (J1850), RS485 (J1708), TTL and (SPI, analog in, 5volt out)

OBDII / EOBD ISO 11898-2 CAN, SAE J2411, ISO 9141-2, SAE J1850 VPW + PWM, SAE J1708

Конструктивные нюансы

Вспомогательные детали – CAN-эмуляторы, NEC-реле. Спайка очень качественная.

Высококачественная спайка

Серийные показатели

Среди особенностей Delphi DS150e, указываемых изготовителем:

Характеристика

Показатель

Поддерживаемые обменные протоколы

OBDII/EOBD ISO 11898-2 CAN, SAE J2411, ISO 9141-2, SAE J1850 VPW + PWM, SAE J1708

Модули, которые будут диагностироваться

Силовая установка, запуск, нагнетательные насосы, детали тормозного блока, доска с приборами (в частности, обнуление сервисных интервалов), вентиляторы, КПП, трансмиссия, иммобилизатор, вспомогательные элементы, подушки безопасности, кузовная электронная техника и т.д.

Поддержка транспортных средств

Машины, произведенные в РФ, Евросоюзе, Азии, грузовики и легковушки из США

Технические характеристики

Идентификатор VIN-кодов, модулей управления, CAN-эмуляторов, NEC-реле. Создание программ ИММО.

Чем комплектуется

Устройство, интегрированный провод с гнездом OBD, шнур с USB адаптером, программное обеспечение

Характеристики компьютера, необходимые для выведения информации

Операционная система Windows 2000/XP и версий, выпущенных позже. Процессор минимальной мощностью 800 Мгц. USB разъем либо (если нужно) интегрированный Блютуз. Оперативная память – минимум 250 Мб. Свободное место на диске – минимум 250 Мб. 16-битный дисплей разрешением 1024х768 пикс.

Минимальная стоимость устройства в базовой комплектации

~ 7900 руб.

Какие машины читает delphi ds150e?

Легковой автотранспорт выпущенный с 1986 г. и позже

64 марки: Toyota, Daewoo, Jinbei, Chrysler, Lamborghini, Opel/Vauxhall, Fiat, Rover, BMW, Jeep, Ford, ISUZU, Volkswagen, Maserati, Seat, Lancia, Rolls-Royce, JMC, Citroen, Ferrari, Hyundai, MINI, Renault, Tata, Daihatsu, KIA, Mercedes, Dodge, Yuchai, Mazda, Alfa Romeo, MG, SAAB, Volvo, Skoda, GWM, Chevrolet, Nissan, Cadillac, Lexus, Porsche, Audi, Lotus, Foton, Mitsubishi, Abarth, Smart, Jaguar, Ssangyong, Peugeot, Subaru, Dacia, Suzuki, Samsung, Mahindra, Land Rover, Bentley, Honda, Multicar, Shuanghuan,

Грузовой автостраспорт с 1995 г. и позже

37 марок: Mercedes Truck, Mahindra/Renault, Autosan, KIA, Optare, Scania Bus Chassis, DAF, Mercedes, Datia, Opel/Vauxhall, Isuzu track, Generic Bus System + Generic Truck system, Hyundai, Euro Bus Chassis, Alexander Dennis, Solaris, Fiat, Seat, Isuzu, Toyota, Ford, Iveco, Mitsubishi, Scania, Skoda, Chevrolet, Volvo Trucks, Peugeot, Dennis Eagle, Irisbus Chassis, Volvo Bus Chassis, Nissan, Lancia, Renault, Allison, Iveco Truck, Nissan Truck, MAN, Plaxton, Citroen, Mazda, Volkswagen, MAN Bus Chassis, Renault Truck.

Прошивка автосканера

Прошивка устройства для выявления проблем в функционировании автомобильной техники может потребоваться, если при тестировании применяются не только приложения-оригиналы, но и аналогичные им варианты (WOW, Scanmaster). В этом случае появляется сообщение от том, что программное обеспечение устарело и нуждается в обновлении. Один из способов решения проблемы – определение версии имеющейся прошивки (Свойства – Местоположение файла – папка Firmware – Firmware.info) двух программ и перепрошивка для достижения идентичности. Другой вариант – постоянное обновление программ на Автоком Delphi DS150e.

Этапы повторной прошивки:

— открытие папки с файлами прошивки обновленной версии (Firmware);

— копирование всего, что в ней содержится;

— вставка с заменой в такую же папку приложения с устаревшей модификацией прошивки.

Если говорить о повторной прошивке, важно упомянуть, что прошить получится и устройство, и электронный блок управления. Прошить последний можно через OBDII слот. Шнур подсоединяется к ПК с установленным особым приложением (например, CombiLoader). Далее происходит включение в сеть, запуск двигателя, установка соединения с файлом. Заливка обновленной версии происходит в автоматическом режиме.

Доработка автомобильного сканера

Доработкой называется последовательность мероприятий, требуемых для достижения полноценного соединения между прибором и машиной. Так, к примеру, невзирая на наличие в перечне диагностируемых автомобилей марки BMW, с определенными моделями бывают проблемы. Устройство с легкостью устанавливает соединение с автомобильной электроникой, но считывания данных не происходит.

Для устранения проблемы нужно провести доработку конструкции и интерфейса сканера-одноплатника Автоком Delphi. Следует заменить 2 диода, указанных на плате в виде D701, D703. На их место нужно установить элементы, промаркированные 1N4148. Кроме того, для повышения качества работы необходимо скачивание софта соответствующей модели машины, к примеру, Scanmaster Bmw e60.

Обновление

Прошивку автомобильного сканера необходимо обязательно обновлять. Если этого не делать, устройство через некоторое время перестанет выявлять неисправности, а еще позже полностью утратит свою функциональность.

Перед обновлением программного обеспечения на оригинальный Delphi либо сканер для диагностики машин производства КНР до новейшей версии (для Автокома это обновление 2017 г.) нужно:

  1. Узнать, поддерживает ли настоящая версия гаджета новую программу.
  2. Вероятно, установить вместо нее версию-аналог (WOW) для таких же типов оборудования.
  3. Получить эти сведения в автомастерской либо (что быстрее) на форуме автомобилистов.
  4. Имея папку с отметкой “new vci release 2017”, необходимо выполнить копирование инсталляционных файлов на устройство приема.
  5. Выполняемые действия не зависят от того, как ведется работа (на компьютере либо мобильном гаджете).
  6. Обычно все программы функционируют с одним и тем же эффектом, как приложение на смартфон Андроид и как софт. Для их успешной установки на Windows 7, 8, 10 нужно выполнять правила инсталляции.

Установка програмного обеспечения

Автомобильный сканер комплектуется установочным диском (с программами). Для его правильной установки нужно:

— ознакомиться с руководством по работе с прилагаемыми файлами;

— открыть, выполнить копирование необходимой папки (Cars либо Trucks на ПК);

— в папке найти приложение Main;

— в подсвеченном окошке 2 раза кликнуть на стрелочку “Далее”, потом “Старт”;

— выполнить сохранение файла на ПК;

— запустить KEYGEN.EXE;

— в подсвеченном окошке кликнуть “Открытие и активация”;

— отыскать активирующий файл (FileActivation.xml) в папке Делфи, выполнить запуск и тут же кликнуть “Старт” в окошке приложения Main.

Как работает устройство

Работа предполагает обработку информации на входе и выходе. Подключив автомобильный сканер к сети машины через разъем, можно установить соединение с электронным блоком управления. После этого происходит обмен данными по имеющимся протоколам.

Программа проверяет состояние всех элементов и записывает информацию. При обнаружении неисправности соответствующее уведомление выводится в форме сложного кода, состоящего из пяти знаков (1 буква и 4 цифры).

После этого приложение, скачанное на устройство приема, дешифрует информацию на выходе из узла. Первый символ в шифре (буквенное обозначение) показывает, в каком месте была выявлена ошибка. Стандартный список буквенных обозначений:

— P – двигатель, трансмиссия;

— B – системы салона, электронная техника кузова (обогреватели, кондиционеры, подушки и ремни безопасности и т.д.);

— С – шасси;

— U – сетевая коммуникация.

Две цифры в начале указывают на уточненные координаты неисправности. Последние 2 символа дают описание характера ошибки. После прохождения через программу диагностики коды принимают доступное описание.

Как пользоваться сканером

Руководство по использованию автосканера отличается простотой. Оно описывает то, как использовать автосканер Делфи DS150e. Вот перечень необходимых действий:

  1. После установки на планшет (нетбук, ноутбук, мобильное устройство) и установления связи между приборами нужно выбрать параметры машины.
  2. Подсоединить кабель автомобильного сканера через OBD разъем (силовая установка не должна работать) к сети.
  3. Произвести запуск двигателя (на корпусной части загорится индикация).
  4. Выбрать тип одной диагностируемой системы (либо режим комплексной диагностики).
  5. Запустить проверку.
  6. Вывод итогов в отчет на устройство приема.

Если потребуется, тут же можно произвести сброс обнаруженных неисправностей. Если необходимо провести тестирование либо адаптацию, нужный пункт можно выбрать во вкладке “Структурная регулировка”.

Запрещается запуск приложения при наличии соединения с сетью, поскольку может возникнуть сбой “VCI не найдено”. Из-за этого нужно будет удалять программы и еще раз их устанавливать.

Пример проведения диагностики и использования автосканера на практике

Автомобиль: Mazda 6

Год выпуска: 2013

Устройство для диагностики: Делфи DS150e 2016 г.

ПО: Делфи 2014 Release 2 (2.14.2.7)

  1. Через ISS (интеллектуальное сканирование автомобильных систем) выявлены четыре неисправности, обусловленные недостаточностью напряжения. Все неисправности были удалены, проблема исчерпана.

  2. В этом случае можно откалибровать (отрегулировать) датчики.
  3. Активация разных автомобильных элементов.


  4. Огромный список проверок, доступных к проведению в режиме онлайн.
  5. Считывание и просмотр нужных показателей.

Вернуться к списку публикаций

Понравилась статья? Поделить с друзьями:

А вот и еще интересные новости по теме:

  • Биовит для телят инструкция по применению цена отзывы
  • Редми бадс 3 лайт инструкция по применению
  • Сиофор 1000 инструкция по применению цена купить
  • Руководство для весты
  • Эксплуатационная документация руководства пользователя

  • 0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
