Всем здравствуйте. Давно ничего не писал, не потому, что не было о чем писать, а потому что нагло отдыхал в Карпатских горах). А за время моего отсутствия накопилось немного посылок, о некоторых из них я и напишу обзоры. Сегодня будет небольшой обзор термостата для теплого пола от компании Floureon, а почему небольшой, так как устройство еще не введено в эксплуатацию, а только планируется.
В общем, мой товарищ делает у себя капитальный ремонт в квартире сам, и решил сделать в паре комнат теплый пол, сам пол купил у нас, а регулятор решили заказать на aliexpress, все равно пока до пола дойдет дело глядишь и регулятор приедет. Так как в офлайне цены за такие регуляторы у нас раза в 2 больше. Но регулятор уже у меня, а пол так еще никто и не начинал). Ну да ладно.
Приехала посылка быстро, и, несмотря на картонную коробочку, было внутри набита пупыркой. Продавец позаботился о сохранности, за что ему респект. Давайте посмотрим на внешний вид и перейдем к техническим характеристикам прибора.
Технические данные:
-Питание: AC200-240V, 50/60 Гц
-Ток нагрузки: 12A/16A (электрическое отопление)
-set-точка Температура диапазон: 5 °C-35 °C
-limit Температура диапазон: 5-99 ℃
-Внутренний датчик Диапазон измерения:-10-60 ℃
-Внешний датчик диапазон измерения:-10-60 ℃
-Точность: ± 5 °C
-блок установки: 0.5 °с
-Расход: <0.3 Вт
-Внутренний Сенсор: NTC
-Внешний Сенсор: 10 К сопротивление, Длина = 3 м (необязательно)
-Материал: огнестойкие ПК ABS
-Размеры: 86*86*14 мм (В * Ш * Г)
-Дисплей Размер: 63 мм * 48 мм
-Вес: 176 г
Что лежало внутри.
Данный терморегулятор программируемый, можно задавать дни недели, в какое время включать. Внутри установлена батарейка, чтобы при обесточивании не сбрасывались настройки. Также присутствует достаточно большой сенсорный дисплей с подсветкой. Кроме внутреннего датчика, в комплекте шел выносной датчик температуры. Возможно отслеживать температуру, как по внутреннему, так и по внешнему датчику.
Как видим терморегулятор предназначен для установки в наши подрозетники.
Положил под спойлер инструкцию.
инструкция
Немного о внутренностях. На фото силовой части видно релюшку на 16А. На плате контроллера батарейка. Хотел снять плату кнопок, но не смог вытащить, а ломать не стал.
Масштабного тестирования на реальном полу провести не могу, но попробую сымитировать нагрузку.
Подключил к терморегулятору 220В, внешний датчик и лампочку накаливания в качестве нагрузки. Включение или отключение нагрева происходит при достижении определенной разницы температур. Эту разницу можно установить в меню настроек.
Включаем и видим экран с голубой подсветкой. На фото мое реле и спер картинку у продавца с обозначением иконок.
Далее вставляю видео, чтобы показать работу терморегулятора.
В целом достойная покупка, дешевле наших магазинов, не всем, правда, по душе сенсорные кнопки, но это уже дело вкуса. Экран яркий, хорошо читаемый. Программирование дней недели и времени, а также батарейку тоже отнесу к плюсам. По надежности, если верить отзывам в интернете, тоже все нормально. В общем, такой вот небольшой обзор, надеюсь, кому-то будет полезен. Всем спасибо и до новых встреч.

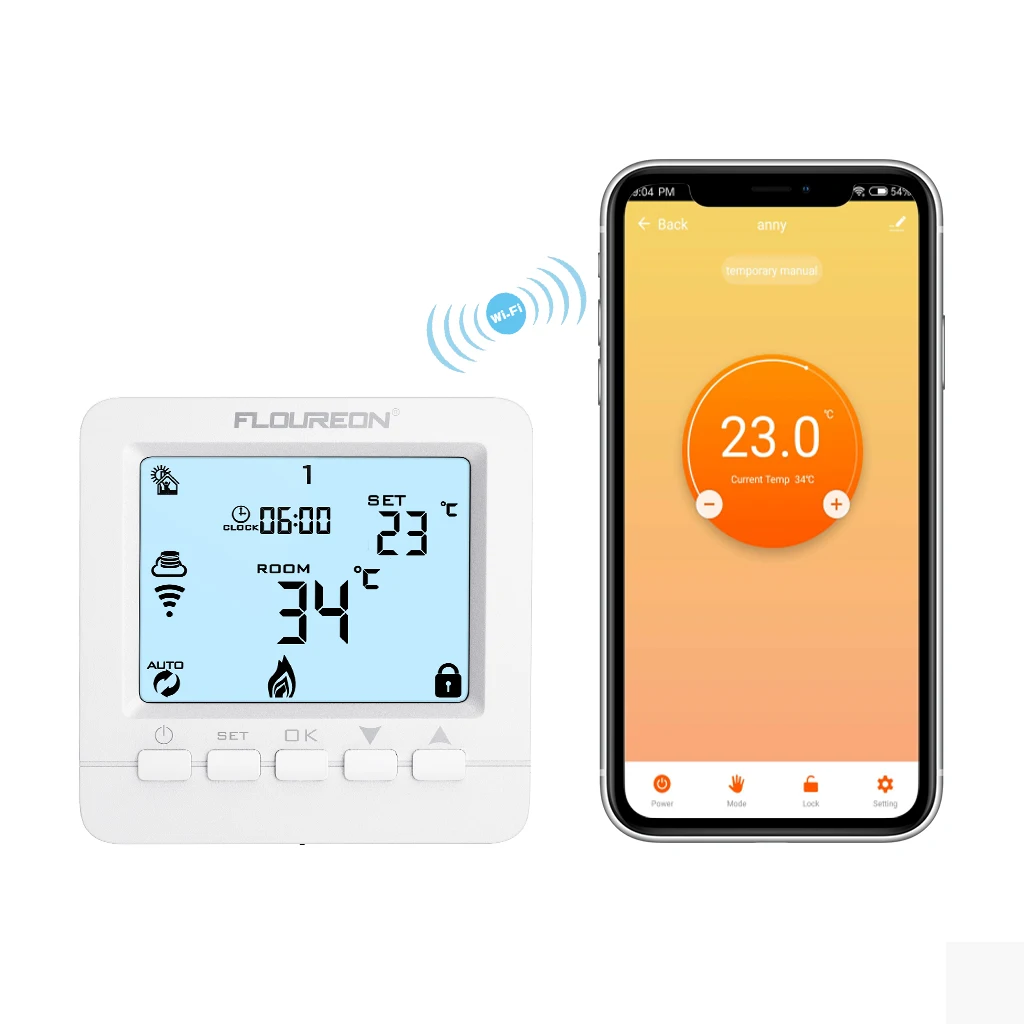

Floureon HY03WE-4-Wifi с Wi-Fi позволяет управлять системой «теплый пол» через приложение в смартфоне. Преимуществом этого термостата — возможность дистанционного управления теплым полом и любыми другими нагревательными приборами. Например, вы можете включить заранее теплый пол на даче, находясь дома, в Москве. К вашему приезду помещение будет уже прогретым. Удобное решение для тех, кто ценит комфорт, экономит энергию и умеет рационально распоряжаться своим временем.
Большой жидкокристаллический дисплей позволит любому пользователю без труда управлять всеми функциями. Программное обеспечение позволяет запрограммировать регулятор на дневной или недельный цикл.
Система электронного терморегулятора оснащена многоступенчатой системой защиты и само диагностики.
Приложение в смартфоне доступно для android и iphone (приложение называется Room Heat)
Характеристики
• Напряжение питания: 220 В ±15%, 50/60 Гц
• Максимальная нагрузка 3,5 квт, максимальный ток 16 ампер
• Сенсорные кнопки
• Наличие встроенного источника питания — сохранение настроек при отключении электричества
• Функция: Вкл./Выкл., цифровой дисплей, недельное программирование
• Контроль температуры по встроенному датчику воздуха и выносному датчику пола.
• Максимальный коммутируемый ток: 16 А
• Диапазон температуры: от 5 до 40°C
• Температура окружающей среды: от 0 до 40°C
• Термодатчик пола длина провода: 3м
• Материал: огнестойкие ПК ABS
• Размеры: 86*86*14 мм (В * Ш * Г)
• Дисплей Размер: 63 мм * 48 мм
• Вес: 276 г
Видео обзор как он работает
Видео соединение с телефоном
Выбирая для себя терморегулятор с дистанционным управлением по Wi-Fi пересмотрел множество моделей с облачным сервисом и мобильным приложением.
В итоге выбрал и в выборе не разочаровался.
Но попадались и другие интересные модели, поэтому собранную информацию оформил в виде обзора.
Предмет обзора.
Чем терморегуляторы с просто управлением по Wi-Fi отличаются от терморегуляторов с управлением по Wi-Fi через облачный сервис рассматривал в специальной вводной статье Что такое терморегуляторы с Wi-Fi.
Здесь рассмотрим только терморегуляторы с Wi-Fi и облачным сервисом в придачу. То-есть у всех их есть мобильное приложение, ссылка на которое тоже будет приведена.
Наличие облачного сервиса не у всех протестирована, о чем будет указание.
Можно оценить терморегулятор и облачный сервис, посмотрев только на его мобильное приложение и отзывы.
У некоторых облачных сервисов есть WEB-интерфейс. Это хороший знак.
В этом обзоре не буду рассматривать устройства, которые больше чем терморегуляторы и не имеют панели управления. Это термоконтроллеры и теплоинформаторы для управления отоплением по Wi-Fi через облачный сервис. Может быть стоит сделать отдельный обзор таких устройств.
Не буду (почти) рассматривать и терморегуляторы с AliExpress, потому что не понятно: что именно лукавые продавцы называют «управлением по Wi-Fi» — часто там нет облачного сервиса.
Может возникнуть вопрос почему на некоторые Wi-Fi терморегуляторы разница 500р, хоть они и выглядят одинаково.
В основном потому, что в более дорогих моделях есть второй выносной датчик.
Будьте внимательны, если вам надо измерять температуру пола.
Terneo SX.
Стоит 4670р.
Этот терморегулятор я установил себе. Здесь не буду заострять на нем внимание, поскольку подробно описал его в статье тестирование Terneo SX.
Мобильное приложение: Terneo.
WEB-интерфейс: my.terneo.
Добавлю несколько моментов, которые дополнительно выяснил в течении его эксплуатации.
1. С мобильного приложения при нахождении в локальной сети управление терморегулятором возможно без использования облака.
2. Производитель обещает скоро опубликовать API.
3. В планах на реализацию двухфакторная авторизация.
4. Связь с облаком очень устойчивая.
5. Управляет температурой только по одному выносному датчику и ориентирован на управление температурой пола, хотя датчик можно установить где угодно.
Теплолюкс Premium MCS 350.
Стоит 3900р. Большой разброс цен в магазинах, вероятно не спроста — возможно у дешевых какой-то ограниченный функционал.
Сенсорные кнопки на экране и не факт что это плюс.
Управление температурой возможно по двум датчикам: пола и воздуха, как одновременно, так и по отдельности (входят в комплект поставки).
Управление производится как непосредственно с сенсорного дисплея прибора, так и с помощью приложения, установленного на смартфон или WEB-интерфейса облачного сервиса.
Дистанционное управление осуществляется по сети Wi-Fi напрямую со смартфона с установленным приложением, по локальной сети, или через интернет при помощи облачного сервиса. Можно включить в домашнюю сеть до 32-х терморегуляторов Теплолюкс Premium.
Но нельзя одновременно активировать оба этих способа дистанционного управления.
Вот что по этому поводу написано:
Используется облачный сервис ССТ (специальные системы и технологии).
WEB-интерфейс: SST-cloud. Столкнулся с тем что не всегда доступен.
Открытое API.
Паспорт MCS 350.
Мобильное приложение: SST-cloud. В отзывах тоже есть сообщения о том что облачный сервис бывает недоступен.
Кроме двух моделей терморегуляторов (с дисплеем и кнопками и без) в облачный сервис можно подключать систему контроля и управления водой Neptun ProW+WiFi.
Скриншоты личного кабинета WEB-интерфейса.
Непонятно — есть ли в терморегуляторе возможность программировать недельное расписание. В облачном сервисе можно — но сохраняется ли оно в терморегуляторе при потере связи.
Equation wi-fi.
Стоит 4700р.
Паспорт Equation wi-fi.
Тоже работает с SST-cloud, как и предыдущий терморегулятор. Видимо сказывается наличие открытого API.
Подключение к сети Wi-Fi возможно двумя способами:
Smart Config – упрощенный протокол подключения;
Access Point – подключение в режиме точки доступа, сформированной терморегулятором.
Терморегулятор имеет два датчика температуры: датчик температуры пола – выносной, поставляется в комплекте с терморегулятором; и датчик температуры воздуха – встроенный в корпус прибора.
На дисплее отображается температура пола (текущая и заданная) или температура воздуха.
Никаких интересных функций нет. Непонятно — есть ли в терморегуляторе возможность программировать недельное расписание.
WiFi терморегулятор OKE-20.
Стоит 5786р.
Тоже работает с SST-cloud, как и предыдущие терморегуляторы.
Паспорт OKE-20.
Из интересных возможностей отметим следующее.
1. Оригинальный дизайн и цветной дисплей. Возможно объединять с другими электроустановочными изделиями OKE.
2. Имеет возможность запоминать любимую температуру и ее активировать, нажатием на сердечко.
3. Сценарии работы подсветки.
Непонятно — есть ли в терморегуляторе возможность программировать недельное расписание и использовать без облачного сервиса.
Grand Meyer Mondial Series W330 с функцией Wi-Fi.
Стоимость 3680р. Есть дешевле — возможно без функции Wi-Fi.
Паспорт и инструкция подключения.
Среди положительных моментов надо отметить такие:
1. Имеет колесико, которое можно вращать, вместо нажатия кнопок + и —.
2. Имеет возможность настраивать недельное расписание с панели терморегулятора, а не только с интерфейса облачного сервиса.
3. Есть индикация времени.
4. Встроенный датчик воздуха и выносной пола.
Мобильное приложение Chiyun совсем убогое и не установилось.
Нет статистики значений температуры в облачном сервисе.
Devi Smart.
Стоит 8500р.
Паспорт Devi Smart.
Термостатом нельзя пользоваться без смартфона и Wi-Fi — это необычное решение производителя.
Скорее всего нет и облачного сервиса: если так — пусть терморегулятор будет примером.
Просто — красивый терморегулятор.
Вообще ничего нет интересного в мобильном приложении Devi Smart.
Разве что пошаговая настройка при подключении терморегулятора в сеть:
Тип регулирования: «Пол» – для систем поддержания комфортной температуры поверхности пола. «Воздух + пол» — для отопления помещения при помощи нагрева пола. «Главный» – датчик воздуха + контроль темп. пола для ограничения максимальной и/или поддержания минимальной температуры. «Воздух» – для отопления помещения другим источником. (Например, электроконвектором).
Тип покрытия пола, установленного над нагревательной системой — автоматически установить рекомендованные ограничение температуры пола.
Тип помещения — автоматически установить рекомендованную температуру воздуха. Мощность нагревательной системы — позволит рассчитывать потребление энергии электрическим нагревателем.
И т. п.
Ну еще можно выделить многопользовательский режим доступа к терморегулятору при помощи «Передать дом» и «Принять дом».
Termolife ET61W.
Стоит 5200-6500р.
Инструкция для терморегулятора на русском thermolife.pdf.
Приложение Warmme.
Сайт производителя.
Raychem SENZ WiFi.
Стоит 10500р.
Паспорт Raychem-Senz-Senz-Wifi-Manual-EN.pdf.
Многоцветный сенсорный экран.
Режимы управления: по температуре пола, по температуре воздуха, по температуре воздуха с ограничением температуры пола, без датчика.
Адаптивность: определяет наиболее подходящий момент включения обогрева для достижения заданной температуры. Устройство приспосабливается к условиям окружающей среды и особенностям конструкции пола.
Функция обнаружения открытого окна: Если температура в помещении стремительно падает, например, из-за проветривания, терморегулятор не включает обогрев пола на протяжении этого ограниченного периода времени.
Контроль энергопотребления: показывает потребление электроэнергии за последнюю неделю, месяц и год.
Как это ни странно но тоже нет ничего интересного и в приложении SENZ-WIFI. Разве что необычный черный дизайн.
Не уверен в том что на самом деле имеется облачный сервис. Если так — неужели статистика температур хранится в самом терморегуляторе?
Интернет-термостат Salus IT500.
Стоит 20790р.
Инструкция Salus IT500.
В комплекте интернет-шлюз, подключаемый проводом к роутеру, терморегулятор на батарейках и радиореле, которым и управляет терморегулятор.
Облегченная версия предыдущего комплекта — RT310i без возможности радиоуправления стоит 14350р.
Доступ к web-интерфейсу облачного сервиса получить не удалось — ссылка на заблокированный IP-адрес.
Приложение iT500 ничего интересного не имеет, судя по отзывам. И оно какое-то мутное — не удалось в нем полазить.
Непонятно зачем это все нужно за такую цену.
OWEN.
ТРМ500-WiFi совсем не комнатный регулятор.
Зато это промышленный терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud.
Стоит всего 3600р.
Зато функционал обширный, как и положено для промышленного устройства.
Приложение OwenDeviceControl.
Облачный сервис имеет WEB-интерфейс с DEMO входом.
Существует и другой вариант применения устройств промышленной автоматизации OWEN в качестве терморегулятора с Wi-Fi.
Это связка ТРМ200 и ПВ210, стоимостью 3900 + 3900=7800р.
ТРМ200 — двухканальный измеритель с универсальным входом, RS-485 и бытовым дизайном настенного исполнения.
ПВ210 — сетевой шлюз для доступа к сервису OwenCloud RS-485 <-> Wi-Fi.
Но это уже автоматизация совсем другого уровня.
ИПРО.
Авансом включу в этот обзор GSM МОДУЛЬ КОТЕЛОК С БЕСПРОВОДНЫМ ТЕРМОДАТЧИКОМ, поскольку производитель обещает облачный сервер в следующем году. Более того — это самое удачное изделие для GSM контроля отопления и единственный комнатный термостат с GSM.
Стоит такой набор 4000р.
Но без облачного сервиса и Wi-Fi.
LYTKO.
Термостат на основе Wi-Fi модуля ESP.
Имеет сенсорный TFT экран 2,4 дюйма, размер внешней части 8х8см.
Управляется через приложение, веб-страницу, MQTT.
Но, к сожалению, еще не производится.
Зато можно следить за рождением и узнать о начале производства или обсудить функционал терморегулятора с будущим производителем. Здесь информация что его цена 4000р.
Облачный сервис еще не планируется, но планируется возможность интеграции с существующими.
Термостат SASWELL SAS921WHL-7-WIFI.
Стоит 2620р на AliExpress.
Русскоязычное описание на сайте производителя.
Уже отмечалось, что термостаты с AliExpress не рассматриваются здесь. Хотя многие из них анонсированы, как WiFi, с управлением через приложение — но не факт что это так.
Здесь сделаю исключение.
Это очень красивый терморегулятор с полноцветным сенсорным дисплеем.
Во вторых, имеет два выхода подключения.
В третьих, есть страница на русском на сайте производителя.
Вот и все что известно. Не ясно что с облачным сервисом, уж простите.
Приложение Saswell Thermostat имеет очень плохие отзывы.
Беспроводной термостат POER PTC10/PTR10 c WiFi шлюзом.
Стоит комплект 5300р на AliExpress.
Есть в российских интернет-магазинах за 5600р — поэтому участвует в обзоре.
Термостат состоит из программируемого передающего устройства (PTC10), принимающего исполнительного реле (PTR10) и подключаемого в сеть 220V шлюза Poer WiFi. Между собой связь осуществляется по радиоканалу 433/868 МГц, а шлюз с роутером по WiFi.
К одному шлюзу можно подключить несколько термостатов.
Приложение Poer Smart home получило много оценок — им реально пользуются. Много низких, но это детали — где вы видели положительные оценки в GooglePlay?
Есть вход в демо-аккаунт облачного сервиса.
К слову сказать, в официальном магазине POER на AliExpress есть single-изделие — термостат POER PTC20 без радио и шлюза. Подробное описание этого термостата рекомендую читать тут «POER термостат (thermostat, терморегулятор) с управлением через интернет — честный обзор» и тут «Термостат комнатный POER — Ужасное по качеству со сплошным браком изделие с Алиэкспресс».
Статьи сразу же отбивают охоту купить облачный терморегулятор с Wi-Fi на AliExpress.
Отмечу только наличие двух каналов управления:
Stem Energy SET 25 WIFI.
Стоит 6436р.
Инструкция SET 25 WIFI.pdf
Настройка WIFI.pdf
Приложение Room heat.
Сенсорные кнопки на экране.
Недельное расписание можно устанавливать с панели терморегулятора.
Так и не понял — есть облачный сервис или нет.
Близнец Floureon HY03WE-4-Wifi стоит в российских магазинах 4000р.
На AliExpress такой стоит 2170р в магазине I-Shine Life, в котором я покупал терморегулятор однажды.
Не забудьте к этому терморегулятору купить большую квадратную установочную коробку.
Beok.
В качестве примера приведу еще оборудование Beok магазина Shanghai Beok Controls Co.
Есть несколько интересных моделей термостатов с Wi-Fi.
Стоимость 2300р — 2750р.
Например, есть близнец Stem Energy и Floureon HY03WE-4-Wifi.
Есть мобильное приложение Beok Home.
Из комментариев можно, например, выяснить: «Разница между включением и выключателем обогревателя (гистерезис) в 2,5 °С — это игрушка а не терморегулятор«. Это я к тому что много интересного можно выяснить, читая отзывы к приложению.
Непонятно что с облачным сервисом.
Всегда можно ожидать, что под интернет-управлением продавец лукаво имеет ввиду просто Wi-Fi или Google Home:
На форумах можно найти утверждения как о том, что облачный сервис работает, так и о том, что был и перестал работать. Это понятно — вряд ли кто-то будет задавать вопросы на форуме если с работоспособностью все в порядке.
Тут этот терморегулятор подключают к MajorDoMo.
Со страницы товара есть ссылка на инструкцию, что редкость для AliExpress.
Плюс к карме этого терморегулятора то, что контроллер теплых полов Beok CCT-10, который я установил недавно, отличного качества.
Ну и еще есть сайт бренда Beok.
В ближайшую дату 11.11 цена на терморегулятор Beok BOT-313WIFI будет 1600р.
BEOK Programmable Gas Boiler Heating Temperature Regulator APP Controls WIFI Thermostat & Hand Control Thermostat with Kid Lock
Из схемы соединений видно, что у терморегулятора два выхода: для головок актуаторов коллектора теплого пола и логического входа котла отопления.
Elitech RCW-800.
Облачный промышленный термометр и гигрометр за 600р.
Функции регулирования нет, но включаю в обзор,как интересный прибор.
Elitech Temperature and Humidity Wifi Data Logger, Temp and Humidity Wireless Remote Thermometer Recorder for Refrigerator
У облачного сервиса есть Web-интерфейс i-elitech.com.
Мобильное приложение Elitech iCold.
Сенсорный термостат для Chiyun.
Выше уже были рассмотрены некоторые терморегуляторы с AliExpress, для которых производитель создал свои облачные сервисы.
Большинство же терморегуляторов с облачным сервисом с AliExpress работают с приложением Chiyun.
Некоторые стоят внимания.
Например этот терморегулятор продавца Yueqing.
Несмотря на то, что в заголовке товара заявлена бесплатная доставка, доставка стоит почти 2000р. Нехорошо, когда уже в первых двух словах обман.
Да и сам терморегулятор стоит 6500р.
Итого 8500р.
Дешевле планшет на стену повесить.
Moes.
Раз уж пошла речь о терморегуляторах с Aliexpress — затронем еще несколько интересных моделей.
Красивый терморегулятор MoesHouse BHT-3000 WiFi.
В будущую черную пятницу обещают цену 2500р — неплохо, с бесплатной доставкой.
Работает с приложениями Smart Life и Tuya.
HESSWAY.
Несколько Wi-Fi терморегуляторов продается под этим брендом.
И под многими другими брендами тоже кстати.
Самая интересная модель в 11.11. будет стоить 2000р.
HESSWAY 2p 4p cooling/heating digital wireless wifi thermostat room temperature control for Central air conditioning
Работают с приложением My BecaSmart.
Бывают двух модификаций по функциональности? в которых есть кое-что интересное в схемах подключения:
В другом магазине бренда есть тоже интересная модель 603WW-3A-Linkage, стоимостью сейчас 1650р, но без отзывов.
HESSWAY TUYA 3A boiler radiator valve wifi thermostat for 2 in 1 Linkage controller
На экране кроме значка Wi-Fi есть значок Cloud подключения к облаку — признак работы с облачным сервисом.
Два выхода: для управления актуатором коллектора теплого пола и для управления котлом.
В описании заявлена работа с другим приложением — Smart Heating.
Много продавцов продает терморегуляторы под этим брендом.
Вот такой терморегулятор стоит 2000р.
C17GH3 WIFI Thermostat App Control LCD Touch Screen Temperature Controller Programmable Thermostat Floor Heating Electric Heater
Работает с приложением WeBack.
Acmelec
Красивый белый терморегулятор с сенсорным экраном Acmelec AE-XB-D стоит 2500р.
AE-XB-D Touch Screen LED Temperature Regulator Electric Heating, Water Heating WIFI Thermostat APP Control Temperature
Есть другие модели в магазине.
Работает с приложением Smart Life.
SML-5000 HW.
По страницам магазинов гуляет вот такая модель сенсорного терморегулятора по цене 3600-4200р.
Но не понял с помощью какого приложения с ним работать и нормального продавца не нашел.
Самый распространенный:
Wifi color touch screen thermostat for water heating with English//Polish/Czech/Italian/Spain by android IOS phone
MC-6.
С виду это близнец предыдущего терморегулятора другого продавца.
Wifi touch thermostat for water heating/radiator valve control by smart phone
Но у этой версии товара MC-6 очень хороший перевод паспорта на русский.
Кроме того, предлагается 14 модификаций, отличающимися схемами соединения, а значит и назначением.
И почти все возможные функции искусственного интеллекта в комнатных терморегуляторах.
Правда что с облачным сервисом так опять и не понял.
Самый дешевый Wi-Fi терморегулятор.
Самый дешевый терморегулятор с Wi-Fi на AliExpress не в черную пятницу и день холостяка стоит 1600р. А со скидкой бывает и чуть дешевле.
Покупок 1, отзывов 0 — я бы не рисковал его покупать.
Лучше купить на 30-50 рублей дороже Beok или HESSWAY, ссылки на которые давались выше.
Другие терморегуляторы с AliExpress.
Почему нет?
Ведь можно же купить и рассмотренные в этом обзоре в самом начале терморегуляторы terneo sx и Teplolux MCS 350 на этой площадке.
Может есть и другие нормальные терморегуляторы?
Были рассмотрены несколько моделей разных производителей терморегуляторов с AliExpress с целью охватить все идентифицированные (мной) приложения с которыми работают AliExpress-терморегуляторы.
Описанные (и еще многие другие) модели терморегуляторов встречаются под множеством брендов в различных вариациях исполнения и применяемого приложения (приложений) из перечисленных.
Любую (по внешнему виду) модель можно встретить под любым брендом.
Если походить по этим приложениям и почитать отзывы — можно совсем отчаяться и все-таки купить Wi-Fi терморегулятор с облачным сервисом за 4000+р не на AliExpress. А можно рискнуть.
С большинством терморегуляторов с AliExpress следует сразу покупать большую квадратную установочную коробку.
Даже некоторые терморегуляторы местных магазинов с трудом влазят в обычные коробки.
Мне пришлось докупать потом дополнительно такие коробки за 130р:
Coswall 1 Gang Dry Lining Box For Gypsum Board Plasterboad 47mm Depth Wall Switch BOX Wall Socket Cassette
Приложения для терморегуляторов с AliExpress.
Вот список всех приложений с которыми и работают эти терморегуляторы: My BecaSmart, Smart Life, Tuya, Chiyun, Beok Home, Room heat, Poer Smart home, WeBack,Smart Heating.
Еще магазины терморегуляторов на AliExpress.
Вот еще стоящие магазины, специализирующиеся на терморегуляторах (помимо тех, ссылки на которые уже давались): Somgoms Store, LIFE TUYA Store, Smart Home World Store, Warm Floor/Heat Trace Store, Side-To-Side, Guangdong Store.
Выводы.
Дополнительно состряпал сводную таблицу из этого обзора терморегуляторов с Wi-Fi, мобильным приложением и облачным сервисом.
На самом то деле оказалось, что облачные сервисы для терморегуляторов можно посчитать по пальцам.
Если же заняться только обзором мобильных приложений для управления терморегуляторами, то дела обстоят еще хуже (приложения для терморегуляторов рассмотрим позже более подробно: «Мобильные приложения для Wi-Fi терморегуляторов»).
Часть так и не запустилась. Demo аккаунт есть, кажись, всего в трех из них. Два из приложений — это одно и тоже приложение.
Обзор моделей терморегуляторов с WiFi и облачным сервисом.
Выбирая для себя терморегулятор с дистанционным управлением по Wi-Fi пересмотрел множество моделей с облачным сервисом и мобильным приложением.
В итоге выбрал и в выборе не разочаровался.
Но попадались и другие интересные модели, поэтому собранную информацию оформил в виде обзора.
Предмет обзора.
Чем терморегуляторы с просто управлением по Wi-Fi отличаются от терморегуляторов с управлением по Wi-Fi через облачный сервис рассматривал в специальной вводной статье Что такое терморегуляторы с Wi-Fi.
Здесь рассмотрим только терморегуляторы с Wi-Fi и облачным сервисом в придачу. То-есть у всех их есть мобильное приложение, ссылка на которое тоже будет приведена.
Наличие облачного сервиса не у всех протестирована, о чем будет указание.
Можно оценить терморегулятор и облачный сервис, посмотрев только на его мобильное приложение и отзывы.
У некоторых облачных сервисов есть WEB-интерфейс. Это хороший знак.
В этом обзоре не буду рассматривать устройства, которые больше чем терморегуляторы и не имеют панели управления. Это термоконтроллеры и теплоинформаторы для управления отоплением по Wi-Fi через облачный сервис. Может быть стоит сделать отдельный обзор таких устройств.
Не буду (почти) рассматривать и терморегуляторы с AliExpress, потому что не понятно: что именно лукавые продавцы называют «управлением по Wi-Fi» — часто там нет облачного сервиса.
Может возникнуть вопрос почему на некоторые Wi-Fi терморегуляторы разница 500р, хоть они и выглядят одинаково.
В основном потому, что в более дорогих моделях есть второй выносной датчик.
Будьте внимательны, если вам надо измерять температуру пола.
Terneo SX.
Стоит 4670р.
Этот терморегулятор я установил себе. Здесь не буду заострять на нем внимание, поскольку подробно описал его в статье тестирование Terneo SX.
Добавлю несколько моментов, которые дополнительно выяснил в течении его эксплуатации.
1. С мобильного приложения при нахождении в локальной сети управление терморегулятором возможно без использования облака.
2. Производитель обещает скоро опубликовать API.
3. В планах на реализацию двухфакторная авторизация.
4. Связь с облаком очень устойчивая.
5. Управляет температурой только по одному выносному датчику и ориентирован на управление температурой пола, хотя датчик можно установить где угодно.
Теплолюкс Premium MCS 350.
Стоит 3900р. Большой разброс цен в магазинах, вероятно не спроста — возможно у дешевых какой-то ограниченный функционал.
Сенсорные кнопки на экране и не факт что это плюс.
Управление температурой возможно по двум датчикам: пола и воздуха, как одновременно, так и по отдельности (входят в комплект поставки).
Управление производится как непосредственно с сенсорного дисплея прибора, так и с помощью приложения, установленного на смартфон или WEB-интерфейса облачного сервиса.
Дистанционное управление осуществляется по сети Wi-Fi напрямую со смартфона с установленным приложением, по локальной сети, или через интернет при помощи облачного сервиса. Можно включить в домашнюю сеть до 32-х терморегуляторов Теплолюкс Premium.
Но нельзя одновременно активировать оба этих способа дистанционного управления.
Вот что по этому поводу написано:
Используется облачный сервис ССТ (специальные системы и технологии).
WEB-интерфейс: SST-cloud. Столкнулся с тем что не всегда доступен.
Мобильное приложение: SST-cloud. В отзывах тоже есть сообщения о том что облачный сервис бывает недоступен.
Кроме двух моделей терморегуляторов (с дисплеем и кнопками и без) в облачный сервис можно подключать систему контроля и управления водой Neptun ProW+WiFi.
Скриншоты личного кабинета WEB-интерфейса.
Непонятно — есть ли в терморегуляторе возможность программировать недельное расписание. В облачном сервисе можно — но сохраняется ли оно в терморегуляторе при потере связи.
Equation wi-fi.
Стоит 4700р.
Тоже работает с SST-cloud, как и предыдущий терморегулятор. Видимо сказывается наличие открытого API.
Подключение к сети Wi-Fi возможно двумя способами:
Smart Config – упрощенный протокол подключения;
Access Point – подключение в режиме точки доступа, сформированной терморегулятором.
Терморегулятор имеет два датчика температуры: датчик температуры пола – выносной, поставляется в комплекте с терморегулятором; и датчик температуры воздуха – встроенный в корпус прибора.
На дисплее отображается температура пола (текущая и заданная) или температура воздуха.
Никаких интересных функций нет. Непонятно — есть ли в терморегуляторе возможность программировать недельное расписание.
WiFi терморегулятор OKE-20.
Стоит 5786р.
Тоже работает с SST-cloud, как и предыдущие терморегуляторы.
Из интересных возможностей отметим следующее.
1. Оригинальный дизайн и цветной дисплей. Возможно объединять с другими электроустановочными изделиями OKE.
2. Имеет возможность запоминать любимую температуру и ее активировать, нажатием на сердечко.
3. Сценарии работы подсветки.
Непонятно — есть ли в терморегуляторе возможность программировать недельное расписание и использовать без облачного сервиса.
Grand Meyer Mondial Series W330 с функцией Wi-Fi.
Стоимость 3680р. Есть дешевле — возможно без функции Wi-Fi.
Среди положительных моментов надо отметить такие:
1. Имеет колесико, которое можно вращать, вместо нажатия кнопок + и —.
2. Имеет возможность настраивать недельное расписание с панели терморегулятора, а не только с интерфейса облачного сервиса.
4. Встроенный датчик воздуха и выносной пола.
Мобильное приложение Chiyun совсем убогое и не установилось.
Нет статистики значений температуры в облачном сервисе.
Devi Smart.
Стоит 8500р.
Термостатом нельзя пользоваться без смартфона и Wi-Fi — это необычное решение производителя.
Скорее всего нет и облачного сервиса: если так — пусть терморегулятор будет примером.
Просто — красивый терморегулятор.
Вообще ничего нет интересного в мобильном приложении Devi Smart.
Разве что пошаговая настройка при подключении терморегулятора в сеть:
Тип регулирования: «Пол» – для систем поддержания комфортной температуры поверхности пола. «Воздух + пол» — для отопления помещения при помощи нагрева пола. «Главный» – датчик воздуха + контроль темп. пола для ограничения максимальной и/или поддержания минимальной температуры. «Воздух» – для отопления помещения другим источником. (Например, электроконвектором).
Тип покрытия пола, установленного над нагревательной системой — автоматически установить рекомендованные ограничение температуры пола.
Тип помещения — автоматически установить рекомендованную температуру воздуха. Мощность нагревательной системы — позволит рассчитывать потребление энергии электрическим нагревателем.
Ну еще можно выделить многопользовательский режим доступа к терморегулятору при помощи «Передать дом» и «Принять дом».
Termolife ET61W.
Инструкция для терморегулятора на русском thermolife.pdf.
Raychem SENZ WiFi.
Многоцветный сенсорный экран.
Режимы управления: по температуре пола, по температуре воздуха, по температуре воздуха с ограничением температуры пола, без датчика.
Адаптивность: определяет наиболее подходящий момент включения обогрева для достижения заданной температуры. Устройство приспосабливается к условиям окружающей среды и особенностям конструкции пола.
Функция обнаружения открытого окна: Если температура в помещении стремительно падает, например, из-за проветривания, терморегулятор не включает обогрев пола на протяжении этого ограниченного периода времени.
Контроль энергопотребления: показывает потребление электроэнергии за последнюю неделю, месяц и год.
Как это ни странно но тоже нет ничего интересного и в приложении SENZ-WIFI. Разве что необычный черный дизайн.
Не уверен в том что на самом деле имеется облачный сервис. Если так — неужели статистика температур хранится в самом терморегуляторе?
Интернет-термостат Salus IT500.
Стоит 20790р.
В комплекте интернет-шлюз, подключаемый проводом к роутеру, терморегулятор на батарейках и радиореле, которым и управляет терморегулятор.
Облегченная версия предыдущего комплекта — RT310i без возможности радиоуправления стоит 14350р.
Доступ к web-интерфейсу облачного сервиса получить не удалось — ссылка на заблокированный IP-адрес.
Приложение iT500 ничего интересного не имеет, судя по отзывам. И оно какое-то мутное — не удалось в нем полазить.
Непонятно зачем это все нужно за такую цену.
ТРМ500-WiFi совсем не комнатный регулятор.
Зато это промышленный терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud.
Стоит всего 3600р.
Зато функционал обширный, как и положено для промышленного устройства.
Облачный сервис имеет WEB-интерфейс с DEMO входом.
Существует и другой вариант применения устройств промышленной автоматизации OWEN в качестве терморегулятора с Wi-Fi.
Это связка ТРМ200 и ПВ210, стоимостью 3900 + 3900=7800р.
ТРМ200 — двухканальный измеритель с универсальным входом, RS-485 и бытовым дизайном настенного исполнения.
ПВ210 — сетевой шлюз для доступа к сервису OwenCloud RS-485 Wi-Fi.
Авансом включу в этот обзор GSM МОДУЛЬ КОТЕЛОК С БЕСПРОВОДНЫМ ТЕРМОДАТЧИКОМ, поскольку производитель обещает облачный сервер в следующем году. Более того — это самое удачное изделие для GSM контроля отопления и единственный комнатный термостат с GSM.
Стоит такой набор 4000р.
Но без облачного сервиса и Wi-Fi.
LYTKO.
Термостат на основе Wi-Fi модуля ESP.
Имеет сенсорный TFT экран 2,4 дюйма, размер внешней части 8х8см.
Управляется через приложение, веб-страницу, MQTT.
Но, к сожалению, еще не производится.
Облачный сервис еще не планируется, но планируется возможность интеграции с существующими.
Термостат SASWELL SAS921WHL-7-WIFI.
Стоит 2620р на AliExpress.
Уже отмечалось, что термостаты с AliExpress не рассматриваются здесь. Хотя многие из них анонсированы, как WiFi, с управлением через приложение — но не факт что это так.
Это очень красивый терморегулятор с полноцветным сенсорным дисплеем.
Во вторых, имеет два выхода подключения.
В третьих, есть страница на русском на сайте производителя.
Вот и все что известно. Не ясно что с облачным сервисом, уж простите.
Приложение Saswell Thermostat имеет очень плохие отзывы.
Беспроводной термостат POER PTC10/PTR10 c WiFi шлюзом.
Стоит комплект 5300р на AliExpress.
Есть в российских интернет-магазинах за 5600р — поэтому участвует в обзоре.
Термостат состоит из программируемого передающего устройства (PTC10), принимающего исполнительного реле (PTR10) и подключаемого в сеть 220V шлюза Poer WiFi. Между собой связь осуществляется по радиоканалу 433/868 МГц, а шлюз с роутером по WiFi.
К одному шлюзу можно подключить несколько термостатов.
Приложение Poer Smart home получило много оценок — им реально пользуются. Много низких, но это детали — где вы видели положительные оценки в GooglePlay?
Есть вход в демо-аккаунт облачного сервиса.
К слову сказать, в официальном магазине POER на AliExpress есть single-изделие — термостат POER PTC20 без радио и шлюза. Подробное описание этого термостата рекомендую читать тут «POER термостат (thermostat, терморегулятор) с управлением через интернет — честный обзор» и тут «Термостат комнатный POER — Ужасное по качеству со сплошным браком изделие с Алиэкспресс».
Статьи сразу же отбивают охоту купить облачный терморегулятор с Wi-Fi на AliExpress.
Отмечу только наличие двух каналов управления:
Stem Energy SET 25 WIFI.
Стоит 6436р.
Сенсорные кнопки на экране.
Недельное расписание можно устанавливать с панели терморегулятора.
Так и не понял — есть облачный сервис или нет.
Близнец Floureon HY03WE-4-Wifi стоит в российских магазинах 4000р.
На AliExpress такой стоит 2170р в магазине I-Shine Life, в котором я покупал терморегулятор однажды.
Не забудьте к этому терморегулятору купить большую квадратную установочную коробку.
В качестве примера приведу еще оборудование Beok магазина Shanghai Beok Controls Co.
Есть несколько интересных моделей термостатов с Wi-Fi.
Стоимость 2300р — 2750р.
Например, есть близнец Stem Energy и Floureon HY03WE-4-Wifi.
Есть мобильное приложение Beok Home.
Из комментариев можно, например, выяснить: «Разница между включением и выключателем обогревателя (гистерезис) в 2,5 °С — это игрушка а не терморегулятор«. Это я к тому что много интересного можно выяснить, читая отзывы к приложению.
Непонятно что с облачным сервисом.
Всегда можно ожидать, что под интернет-управлением продавец лукаво имеет ввиду просто Wi-Fi или Google Home:
На форумах можно найти утверждения как о том, что облачный сервис работает, так и о том, что был и перестал работать. Это понятно — вряд ли кто-то будет задавать вопросы на форуме если с работоспособностью все в порядке.
Тут этот терморегулятор подключают к MajorDoMo.
Со страницы товара есть ссылка на инструкцию, что редкость для AliExpress.
Плюс к карме этого терморегулятора то, что контроллер теплых полов Beok CCT-10, который я установил недавно, отличного качества.
В ближайшую дату 11.11 цена на терморегулятор Beok BOT-313WIFI будет 1600р.
Из схемы соединений видно, что у терморегулятора два выхода: для головок актуаторов коллектора теплого пола и логического входа котла отопления.
Elitech RCW-800.
Облачный промышленный термометр и гигрометр за 600р.
Функции регулирования нет, но включаю в обзор,как интересный прибор.
У облачного сервиса есть Web-интерфейс i-elitech.com.
Сенсорный термостат для Chiyun.
Выше уже были рассмотрены некоторые терморегуляторы с AliExpress, для которых производитель создал свои облачные сервисы.
Большинство же терморегуляторов с облачным сервисом с AliExpress работают с приложением Chiyun.
Несмотря на то, что в заголовке товара заявлена бесплатная доставка, доставка стоит почти 2000р. Нехорошо, когда уже в первых двух словах обман.
Да и сам терморегулятор стоит 6500р.
Итого 8500р.
Дешевле планшет на стену повесить.
Раз уж пошла речь о терморегуляторах с Aliexpress — затронем еще несколько интересных моделей.
В будущую черную пятницу обещают цену 2500р — неплохо, с бесплатной доставкой.
Работает с приложениями Smart Life и Tuya.
HESSWAY.
Несколько Wi-Fi терморегуляторов продается под этим брендом.
И под многими другими брендами тоже кстати.
Самая интересная модель в 11.11. будет стоить 2000р.
Бывают двух модификаций по функциональности? в которых есть кое-что интересное в схемах подключения:
В другом магазине бренда есть тоже интересная модель 603WW-3A-Linkage, стоимостью сейчас 1650р, но без отзывов.
На экране кроме значка Wi-Fi есть значок Cloud подключения к облаку — признак работы с облачным сервисом.
Два выхода: для управления актуатором коллектора теплого пола и для управления котлом.
В описании заявлена работа с другим приложением — Smart Heating.
Floureon.
Много продавцов продает терморегуляторы под этим брендом.
Вот такой терморегулятор стоит 2000р.
Acmelec
Красивый белый терморегулятор с сенсорным экраном Acmelec AE-XB-D стоит 2500р.
Есть другие модели в магазине.
SML-5000 HW.
По страницам магазинов гуляет вот такая модель сенсорного терморегулятора по цене 3600-4200р.
Но не понял с помощью какого приложения с ним работать и нормального продавца не нашел.
С виду это близнец предыдущего терморегулятора другого продавца.
Но у этой версии товара MC-6 очень хороший перевод паспорта на русский.
Кроме того, предлагается 14 модификаций, отличающимися схемами соединения, а значит и назначением.
Правда что с облачным сервисом так опять и не понял.
Самый дешевый Wi-Fi терморегулятор.
Самый дешевый терморегулятор с Wi-Fi на AliExpress не в черную пятницу и день холостяка стоит 1600р. А со скидкой бывает и чуть дешевле.
Покупок 1, отзывов 0 — я бы не рисковал его покупать.
Лучше купить на 30-50 рублей дороже Beok или HESSWAY, ссылки на которые давались выше.
Другие терморегуляторы с AliExpress.
Ведь можно же купить и рассмотренные в этом обзоре в самом начале терморегуляторы terneo sx и Teplolux MCS 350 на этой площадке.
Может есть и другие нормальные терморегуляторы?
Были рассмотрены несколько моделей разных производителей терморегуляторов с AliExpress с целью охватить все идентифицированные (мной) приложения с которыми работают AliExpress-терморегуляторы.
Описанные (и еще многие другие) модели терморегуляторов встречаются под множеством брендов в различных вариациях исполнения и применяемого приложения (приложений) из перечисленных.
Любую (по внешнему виду) модель можно встретить под любым брендом.
Если походить по этим приложениям и почитать отзывы — можно совсем отчаяться и все-таки купить Wi-Fi терморегулятор с облачным сервисом за 4000+р не на AliExpress. А можно рискнуть.
С большинством терморегуляторов с AliExpress следует сразу покупать большую квадратную установочную коробку.
Даже некоторые терморегуляторы местных магазинов с трудом влазят в обычные коробки.
Мне пришлось докупать потом дополнительно такие коробки за 130р:
Приложения для терморегуляторов с AliExpress.
Еще магазины терморегуляторов на AliExpress.
Вот еще стоящие магазины, специализирующиеся на терморегуляторах (помимо тех, ссылки на которые уже давались): Somgoms Store, LIFE TUYA Store, Smart Home World Store, Warm Floor/Heat Trace Store, Side-To-Side, Guangdong Store.
Выводы.
Дополнительно состряпал сводную таблицу из этого обзора терморегуляторов с Wi-Fi, мобильным приложением и облачным сервисом.
На самом то деле оказалось, что облачные сервисы для терморегуляторов можно посчитать по пальцам.
Если же заняться только обзором мобильных приложений для управления терморегуляторами, то дела обстоят еще хуже (приложения для терморегуляторов рассмотрим позже более подробно: «Мобильные приложения для Wi-Fi терморегуляторов»).
Часть так и не запустилась. Demo аккаунт есть, кажись, всего в трех из них. Два из приложений — это одно и тоже приложение.
Источник
FLOUREON Wi-Fi терморегулятор5 + 2/6 + 1/7 программный подогревающий легко Применение
Цифровой точный Температура контроллер
С помощью мобильного приложенияСовместимость с amazon Alexa и Google Home
Программируемый Wi-Fi терморегулятор
Умный WiFi термостат для дома и офиса оснащен полностью программируемым и автоматическим дизайном. Это относится к вам в течение 7-подогревающий режимы работы вместе с шестью ежедневного расписания этапов. Наш умный домашний WiFi термостат может быть запрограммирован таким образом, что он удовлетворит все ваши нагревательные потребности. Термостат можно использовать даже с Amazon Echo и Google Home. С этим умным WiFi термостатом на вашей стороне, никогда не было легче нагревать ваш дом.
APP поддержки, работающий от батареи наружные беспроводные
Этот современный WiFi термостат поддерживает управление мобильным приложением. Благодаря этому Вы сможете легко контролировать температуру в помещении через смартфон. Это означает, что вы сможете нагревать свою комнату независимо от того, где вы находитесь. Никогда не прибыть домой позже в холодной комнате снова. С помощью этого программируемого термостата вы всегда будете наслаждаться идеальной комнатной температурой.
Экономия энергии
Используйте программируемый режим нашего smart WiFi термостата, чтобы полностью оптимизировать ваш домашний график отопления. Программируя свой еженедельный график нагрева, вы можете быть уверены, что вы никогда не будете терять деньги на ненужные Отопление снова. Благодаря умному термостату Wi-Fi вы можете наслаждаться комфортной домашней температурой воздуха каждый час дня, не потрачивая лишних денег.
Технические характеристики изделия:
Мощность питания: 90 ~ 240 В переменного тока, 50/60 Гц
Токовая нагрузка: 16А/250 В (Мы)
Точность: ±0. 5℃
Датчик зонда: NTC (10 k) 1%
Комплект temp. Диапазон: 5-35 ℃
Дисплей temp. Диапазон: 0-40 ℃
Температура рабочей среды: 0 ~ 70 °C
Потребляемая мощность: <1,5 Вт
Ошибка синхронизации: <1%
Запуск программы: установка в течение 1 недели в качестве цикла
Материал корпуса: поликарбонат + АБС (огнеупорный)
Установочная коробка: 86*86 мм квадратная или европейская 60 мм круглая коробка
Посылка содержание:
1x термометр хост
1x внешний temp. Датчик
2x крепежный винт
1x Руководство пользователя
I recently bought a Floureon thermostat for my electrical floor heating. and. took it apart. for your appreciation.
Later edit: a lot of the users are complaining about the clock advancing a few minutes per day. You need to decide if you can live with that or ask the seller to provide details. I couldn’t test this, as my unit runs from an intermittent supply.
Edit 2: see a hand-drawn schematic at the end to help you with wiring.
The thermostat can switch both heating and cooling loads, but the product page does not list any instructions. Fortunately, I have a cell photo of those:
Outside
In the box, the thermostat comes with the leaflet above, the unit, two drywall(?) screws and an external sensor.

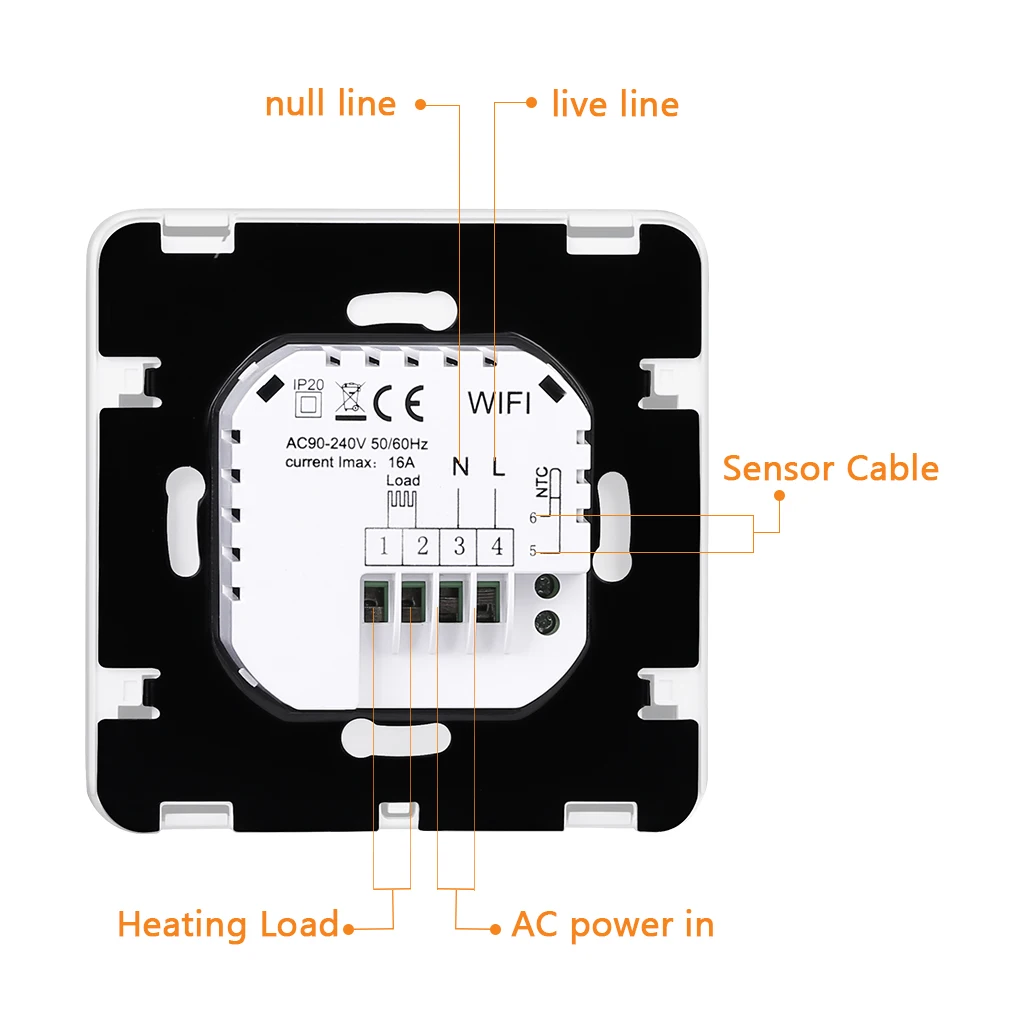

The pinout is listed on the back and this is where you should pay attention:
In the box, the thermostat comes with the leaflet above, the unit, two drywall(?) screws and an external sensor.
The pinout is listed on the back and this is where you should pay attention:
While usually the thermostat just closes a relay, in this case it acts a bit differently. There relay actually bridges L1 to L (line) and N1 to N (neutral). In my case, the heating relay requires a high signal, so the «remote» wire gets connected to L1. Do not try to bridge L to L1 or N to N1 or you might trip the fuse. It’s not required, but also not documented.
The manual states that the «LCD polycarbonate bezel should be removed» but this is false. Instead, the rear mounting frame should be removed. This is done by pressing the plastic clip above and sliding the metal frame down.
The display has the thermal sensor in the bottom-left corner, as pictured above. It’s a 10k NTC thermistor. Same specs for the outside sensor.
Inside
The unit separates into two parts: low voltage and high voltage, connected through a pin header:
The display has the thermal sensor in the bottom-left corner, as pictured above. It’s a 10k NTC thermistor. Same specs for the outside sensor.
Inside
The unit separates into two parts: low voltage and high voltage, connected through a pin header:
The high voltage parts consists of a ~12V supply and the relay.
It does look tame at first sight, but underneath the yellow transformer an SMD is hidden, pictured below bottom-center:
It does look tame at first sight, but underneath the yellow transformer an SMD is hidden, pictured below bottom-center:
I have not taken it apart further than this, it’s probably your basic SMPS USB charger controller. The capacitors are rated at 105C, if that matters. Over-current and over-voltage protection is decent.
The low-voltage part is a bit more interesting.
It features a G80F915U MCU which is an 8051 derivative with 32k Flash, 1280 bytes RAM, LCD controller, 12-bit ADC running at 16MHz.
Next to the chip there is a buzzer, driven by a transistor (PWM) from the 12V supply.
The chip at 10-o’clock is a 1117 voltage regulator supplying 3.3V.
Above it is a CHMC D1302F real-time clock that’s keeping the time.
At 8-o’clock the chip 16 SOIC chip is marked 8M7S16. I couldn’t find any datasheet but I assume it’s a buffer/isolator/darlington, since it ties the MCU to the high-voltage board and the pin header.
At 6-o’clock is the flat flex header for the backlit display.
It features a G80F915U MCU which is an 8051 derivative with 32k Flash, 1280 bytes RAM, LCD controller, 12-bit ADC running at 16MHz.
Next to the chip there is a buzzer, driven by a transistor (PWM) from the 12V supply.
The chip at 10-o’clock is a 1117 voltage regulator supplying 3.3V.
Above it is a CHMC D1302F real-time clock that’s keeping the time.
At 8-o’clock the chip 16 SOIC chip is marked 8M7S16. I couldn’t find any datasheet but I assume it’s a buffer/isolator/darlington, since it ties the MCU to the high-voltage board and the pin header.
At 6-o’clock is the flat flex header for the backlit display.
My guess is that a lot of parts were soldered by hand. The resistors have random orientations, the parts are not aligned, there are large blobs of solder. It looks like a school project…
A better example would be the RTC chip and crystal below:
A better example would be the RTC chip and crystal below:
A lot of experienced EEs would jump around with a wick and resolder those parts, but I know better: sometimes the «mistakes» are actual reworks done at the factory. For example, with C9 above the bridge might be intentional because there was a mistake with the PCB layout.
I doubt that, but, nevertheless, I only remove the loose solder balls on the PCB, and leave the solder joints intact, unless there is something obviously wrong or a cold joint.
The LCD is marked HzC14041 — no point in showing any pictures on that. It’s controlled by 7 lines (including backlight) so I assume it’s SPI. However, the controller is integrated and drives 2×13 signals.
Live
Temporary installation:
The picture is taken intentionally in a dark environment to highlight the backlight (how ironic).
Not mounted permanently since the wall does not have a standard electrical box hole.
It does the job fine, but there’s no way to set PID parameters (how long till the room heats up); however, you can set the hysteresis, from 0.5C to 5C.
I’ve set the hysteresis to 0.5C since it overshoots 1C. That is, with a set temperature of 19C, the thermostat will stay on until 19.5, residual heat will work until 20.5C, the thermostat will turn on once temperature drops below 18.5C.
Future
I intend to document the UART port (if possible) and the control signals, but waiting for the 30-days return warranty to expire.
The manual hints to a WiFi icon, so I assume the WiFi module mounts to the pins next to UART (bottom of board). The same company makes a similar unit with WiFi functionality.
The picture is taken intentionally in a dark environment to highlight the backlight (how ironic).
Not mounted permanently since the wall does not have a standard electrical box hole.
It does the job fine, but there’s no way to set PID parameters (how long till the room heats up); however, you can set the hysteresis, from 0.5C to 5C.
I’ve set the hysteresis to 0.5C since it overshoots 1C. That is, with a set temperature of 19C, the thermostat will stay on until 19.5, residual heat will work until 20.5C, the thermostat will turn on once temperature drops below 18.5C.
Future
I intend to document the UART port (if possible) and the control signals, but waiting for the 30-days return warranty to expire.
The manual hints to a WiFi icon, so I assume the WiFi module mounts to the pins next to UART (bottom of board). The same company makes a similar unit with WiFi functionality.
My choice was between buying the WiFi unit (has bad reviews), making my own (expensive and error-prone) or hacking this one. So you know what to expect next…
In the meantime, if you do want the WiFi version: EDIT it has been taken down from Amazon.
I paid 20€ for this version (Lightning deals), the WiFi one costs about 60€.
Wire at your own risk and double-check the voltages! Basic electrical knowledge required, at least how to use a voltage pen and a multimeter!
Internal relay wiring diagram:
Explanation: inside the red rectangle is the self-contained unit. The DPST relay has the following connections: L to A1, N to A2, L1 to B1 (N/O), N1 to B2 (N/O). N/O means they are normally open. When the thermostat switches the load on, L will get connected to L1 and N to N1.
See the small schematic at the right of the picture, where a typical 3-wire thermostat is drawn. Usually these have 3 connections, corresponding to L, L1 and N. Double-check the existing wiring!
Replacing a 2-wire thermostat will not work. In this case, you only have L and L1 available, you need to bring N from outside. This is not a rule, you could have N and N1 instead.
If your heating requires 12 or 24V to work, this thermostat will not work. You could try to remove the internal connections between L to A1 and N to A2. Then you can use your modified B1 (L1) and B2 (N1) terminals and connect them to the 2 wires going to the heater signal.
