MS2109A
AC / DC Clamp Метр Руководство пользователя

Информация по технике безопасности

Предупреждение
Обратите особое внимание на то, что ненадлежащее использование может вызвать поражение электрическим током или повреждение глюкометра. При использовании глюкометра соблюдайте общие процедуры безопасности и полностью соблюдайте меры безопасности, изложенные в данном руководстве по эксплуатации. Чтобы в полной мере использовать функции измерителя и обеспечить безопасную работу, внимательно прочтите и соблюдайте процедуры, приведенные в руководстве по эксплуатации.

Этот счетчик разработан и изготовлен в соответствии с требованиями безопасности EN 61010-1, EN 61010-2-032, EN 61010-2-033, касающимися электронных измерительных приборов с измерением CAT III 600 В и степенью загрязнения 2, а также требованиями безопасности для портативных устройств. clamps для электрических измерений и испытаний. При правильном использовании и уходе этот цифровой мультиметр прослужит вам годы безупречной службы.

Приготовление

1.1.1 При использовании счетчика пользователь должен соблюдать стандартные правила безопасности:
— Общая защита от ударов
— Предотвратить неправильное использование глюкометра
1.1.2 После получения счетчика проверьте, нет ли повреждений, которые могли возникнуть во время транспортировки.
1.1.3 Если счетчик хранится и транспортируется в тяжелых условиях, убедитесь, что счетчик не поврежден.
1.1.4 Зонд должен быть в хорошем состоянии. Перед использованием проверьте, не повреждена ли изоляция зонда, не оголен ли металлический провод. 1.1.5 Для обеспечения безопасности используйте таблицу датчиков, поставляемую с измерителем. При необходимости замените датчик другим идентичным датчиком или датчиком с такой же спецификацией.

Применение

1.2.1 При использовании измерителя выберите правильную функцию и диапазон измерения.
1.2.2 Не выполняйте измерения при превышении максимального значения в каждом диапазоне измерения.
1.2.3 При измерении цепи с подключенным счетчиком. не касайтесь наконечника зонда (металлической части).
1.2.4 При измерении, если объемtagИзмеряемое напряжение превышает 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение), всегда держите пальцы за устройством защиты пальцев.
1.2.5 Не измерять объемtage больше, чем 600 В.
1.2.6 В ручном диапазоне измерения, когда измеряемое значение неизвестно заранее, выберите для начала самый высокий диапазон измерения, а затем постепенно выберите более низкие диапазоны, пока не будет определен правильный диапазон. 1.2.7 Перед поворотом переключателя преобразования для изменения функции измерения удалите зонд из цепи, которую необходимо измерить.
1.2.8 Не измеряйте резисторы, конденсаторы, диоды и цепи, находящиеся под напряжением.
1.2.9 Во время проверки тока, резисторов, конденсаторов, диодов и соединений цепи не позволяйте измерителю подключаться к источнику напряжения.tagЭлектронный источник.
1.2.10 Не измеряйте емкость, если конденсатор не разряжен полностью.
1.2.11 Не используйте глюкометр во взрывоопасных газах, парах или пыльных средах.
1.2.12 Если вы обнаружите какое-либо ненормальное состояние или неисправность в измерителе, прекратите его использование и обратитесь к квалифицированному специалисту для ремонта.
1.2.13 Не используйте прибор, если нижняя часть счетчика и крышка батарейного отсека не закреплены на своих исходных местах полностью.
1.2.14 Не храните и не используйте глюкометр под прямыми солнечными лучами, при высокой температуре или высокой влажности.

1.3 Название детали

	Примечание. Важная информация по безопасности, см. Руководство по эксплуатации.
	Допускается нанесение и снятие с НЕИЗОЛИРОВАННЫХ проводов, находящихся под опасным напряжением.
	Осторожно, возможность поражения электрическим током
	Оборудование защищено двойной или усиленной изоляцией.
	Соответствует UL STD. 61010-1, 61010-2-032, 61010-2-033; Сертифицирован CSA STD C22.2 NO. 61010-1, IEC 61010-2-032,61010-2-033
	Соответствует европейским (ЕС) стандартам безопасности
	Земля (заземление) ТЕРМИНАЛ
	Постоянный ток
	Переменный ток

CAT III: КАТЕГОРИЯ ИЗМЕРЕНИЙ III применяется для тестирования и измерения цепей, подключенных к распределительной части низковольтного здания.tage СЕТЬ установка.

Обслуживание

1.4.1 Не пытайтесь открыть нижнюю часть корпуса счетчика для регулировки или ремонта. Такие операции могут выполняться только квалифицированными специалистами, которые полностью понимают опасность поражения электрическим током и счетчика.
1.4.2 Перед тем, как открыть нижнюю часть корпуса измерителя или крышку батарейного отсека, удалите зонд из цепи, которую необходимо измерить.
1.4.3 Во избежание неправильных показаний и возможного поражения электрическим током, когда на дисплее счетчика появляется «», немедленно замените батарею.
1.4.4 Очистите счетчик рекламойamp ткань и мягкое моющее средство. Не используйте абразивные материалы или растворители.
1.4.5 Выключайте прибор, когда он не используется. Переведите переключатель передачи в положение ВЫКЛ.
1.4.6 Если счетчик не используется в течение длительного времени, извлеките батарею, чтобы не повредить счетчик.

Описание

— Измеритель представляет собой портативный профессиональный измерительный прибор с ЖК-дисплеем и подсветкой для удобства пользователей. Переключатель диапазона измерения управляется одной рукой для облегчения работы. Счетчик имеет защиту от перегрузки и индикатор разряда батареи. Это идеальный многофункциональный счетчик для профессионалов, фабрик, школ, любителей и семейного использования.
— Измеритель используется для измерения переменного тока, постоянного тока, об.tagе, постоянный ток об.tage, частота, скважность, сопротивление, емкость, схемы подключения, диоды, бесконтактное напряжениеtages и температуры.
— Измеритель имеет функцию автоматического измерения диапазона.
— Счетчик имеет функцию удержания показаний.
— Счетчик имеет макс. функция измерения.
— Счетчик имеет мин. функция измерения.
— Счетчик имеет кл.amp функция измерения частоты напора.
— Счетчик имеет функцию автоматического отключения питания.
— Счетчик имеет функцию относительного измерения.

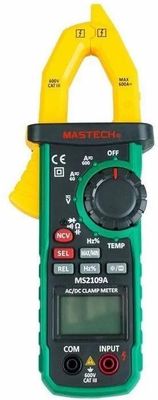

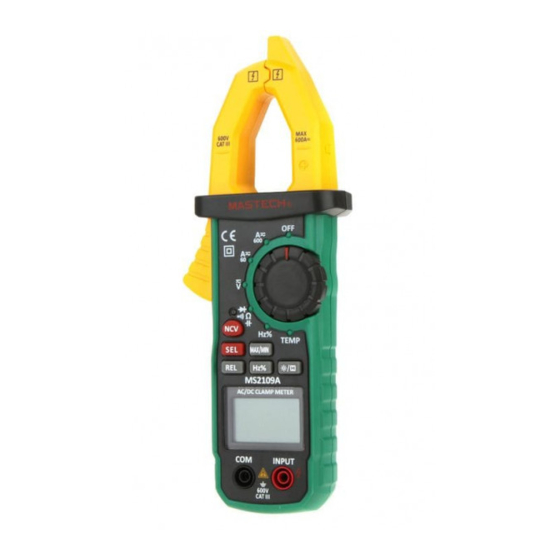

Наименование

(1) Текущий классamp головка: используется для измерения тока.
(2) Индикатор NCV
(3) Клавиша (4) ЖК-дисплей
(5) Общий торцевой домкрат
(6) Сопротивление, емкость, об.tage, входной разъем частоты, диода, целостности цепи и температуры
(7) ручка
(8) Клamp центральное положение головы
(9) Положение датчика NCV

2.2 Описание переключателя, кнопки и входного разъема
BL / HOLD кнопка: используется для удержания чтения или управления подсветкой
MAX / MIN Кнопка: используется для переключения функции измерения максимума / минимума.
SEL Кнопка: используется для переключения функций измерения.
NCV кнопка: Бесконтактный объемtagЭлектронный переключатель обнаружения.
REL кнопка: используется для входа в состояние относительного измерения.
Кнопка Hz /%: используется для переключателя функций измерения частоты и продолжительности включения.
OFF положение: используется для отключения питания.
ВХОД Джек: об.tage, сопротивление, частота, скважность, емкость, диод, подключение цепи, клемма подключения провода входа измерения температуры. COM-разъем: громкостьtage, сопротивление, частота, скважность, емкость, диод, подключение цепи, клемма подключения общего провода измерения температуры. Передаточный переключатель: используется для выбора функции и диапазона измерения.

ЖК дисплей

	Переменный ток / постоянный ток
	Диод, непрерывность
AUTO	Автоматический режим измерения диапазона
MAX	Максимальное состояние измерения
MIN	Минимальное состояние измерения
REL	Режим относительного измерения
	Состояние автоматического отключения питания
	НИЗКАЯ БАТАРЕЯ
H	Состояние задержки чтения
%	Проценtage (коэффициент заполнения)
мВ, В	Милливольт, Вольт (об.tage)
A	Amperes (Текущий)
нФ, мкФ	Нанофарад, Микрофарад
Ом, кОм, МОм	Ом, Килом, Мегаом (сопротивление)
Гц, кГц, МГц	Герцы, килогерцы, мегагерцы (частота)
° C, ° F	Градус Цельсия, градус Фаренгейта (температура)

Характеристики

Не реже одного раза в год следует проводить повторную калибровку счетчика при температуре 18–28 ° C и относительной влажности менее 75%.
Генеральный 3.1
Автоматический диапазон измерения. Защита от перегрузки полного диапазона измерения. Максимально допустимый объемtage между концом измерения и землей: 600 В постоянного или 600 В переменного тока Рабочая высота: максимум 2000 м Дисплей: ЖК-дисплей Максимальное отображаемое значение: 5999 цифр. Индикация полярности: автоматическая индикация, «-» означает отрицательную полярность. Индикация выхода за пределы диапазона измерения: «OL» или «-OL». Sampскорость: около 3 раз / с, полоса моделирования 30 раз / с. Дисплей агрегата: имеет дисплей функции и мощности. Время автоматического выключения: 15 мин. Источник питания: 3 батарейки AAA 1.5 В Батарея Пониженное напряжениеtagИндикация e: ЖК-дисплей отображает символ C. Температурный коэффициент: менее 0.1 x точность ° C Рабочая температура: 18 ° C-28 ° C. Температура хранения: -10 ° C-50 ° C Размеры: 218x78x35 мм Вес: 239 г

3.2 Технические индикаторы
Температура окружающей среды: 23 ± 5 ° C, относительная влажность (RH): <75%

3.2.1 Переменный ток

• Максимальный входной ток: 600 А переменного тока
• Диапазон воспроизводимых частот: 40-400Hz

• Максимальный входной ток: 600 А постоянного тока

2.3 Объем постоянного токаtage

• Входное сопротивление: 10 МОм
• Максимальный входной объемtage: 600 В переменного тока (RMS) или 600 В постоянного тока

Примечание:

В малом томеtagВ диапазоне измерения зонд не подключен к проверяемой цепи, и показания измерителя могут быть нестабильными. Это нормально и вызвано высокой чувствительностью глюкометра. Это не влияет на фактические результаты измерений.

3.2.4 Напряжение переменного токаtage

Входное сопротивление: 10 мД
Максимальный входной объемtage: 600 В переменного тока (RMS) или 600 В постоянного тока Диапазон частот: 40 — 400 Гц

Частота 3.2.5

3.2.5.1Clamp частота измерения напора (через класс А):

— Диапазон измерения: 40 Гц — 1 кГц
— Диапазон входного сигнала: 3 6AAC (RMS) (входной ток будет увеличиваться при увеличении измеряемой частоты)
— Максимальный входной ток: AC 600A (RMS)

3.2.5.2 Сквозная ступень V:

— Диапазон измерения: 40 Гц — 10 кГц
— Входной объемtagДиапазон e: 3 мВ переменного тока (среднеквадратичное значение) (входнаяtage будет увеличиваться при увеличении измеряемой частоты)
— Входное сопротивление: 10 мД
— Максимальный входной объемtage: 600 В переменного тока (среднеквадратичное значение)

3.2.5.3 Сквозной класс HZ / DUTY:

— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)
— Входной объемtagДиапазон e: 3 2 В (входная громкостьtage будет увеличиваться при увеличении измеряемой частоты)

3.2.6 Коэффициент нагрузки

3.2.6.1 Через проход А (от п.amp голова): Частотный диапазон: 40-1 кГц
Диапазон входного тока: 06AAC (RMS) Максимальный входной ток: AC 600A 3.2.6.2 Через пятую ступень:
— Частотная характеристика: 40-10 кГц — Входная громкостьtagДиапазон e: ”600 мВ переменного тока — Входное сопротивление: 10M0
— Максимальный входной объемtage: 600 В переменного тока (среднеквадратичное значение) 3.2.6.2 Сквозная ступень HZ / DUTY:
— Частотный диапазон: 1-10 МГц
— Входной объемtagДиапазон e:.> 2 В переменного тока (среднеквадратичное значение) (входнаяtage будет увеличиваться при увеличении измеряемой частоты)
— Максимальный входной объемtage: 250 В переменного тока (среднеквадратичное значение)

3.2.7 Сопротивление

— Обрыв цепи voltagе: около 0.4 В
— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

3.2.8 Проверка целостности цепи

Диапазон измерения	Постановления	Функция
	0.1Ω	Если сопротивление измеряемой цепи меньше 500, может звучать встроенный зуммер измерителя.

— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

3.2.9 Емкость

— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

3.2.10 Проверка диодов

— Прямой постоянный ток составляет около 1 мА
— Обратный постоянный ток voltagе составляет около 2.7 В
— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

— Индикатор температуры не включает ошибку термопары.
— Защита от перегрузки: 250 В постоянного или переменного тока (RMS)

Руководство по эксплуатации

4.1 Удержание чтения
1) В процессе измерения, если требуется удержание показаний, нажмите кнопку «HOLD / BL». Отображаемое значение на дисплее будет заблокировано. Нажмите кнопку «HOLD / BL» еще раз, чтобы снять блокировку показаний.
4.2 Ключ NCV
Клавиша NCV используется для бесконтактной регулировки громкости.tagе обнаружение. Нажмите эту кнопку и удерживайте. Поместите зону датчика NCV рядом с обнаруживаемым проводником. Если объемtage больше 90 В переменного тока, индикатор NCV будет мигать, и зуммер будет звучать через равные промежутки времени.
4.3 Переключатель соотношения частота / нагрузка
1) Когда счетчик находится в переменном токеtage, текущее положение переменного тока, если нажать кнопку «Hz / To», измеритель будет измерять напряжение переменного тока.tagе и частота сигнала переменного тока. Снова нажмите кнопку «Гц /%», и измеритель будет измерять объемtage и коэффициент заполнения текущего сигнала. Если он находится в положении HZ / DUTY, нажатие кнопки HZ% переключает между HZ и DUTY.
2) Если снова нажать кнопку «Hz /%», счетчик вернется к Vol.tage, текущее состояние измерения.
Примечание: Когда измеритель находится в состоянии измерения максимального / минимального значения, его нельзя переключить на частоту. режим измерения скважности.
4.4 Выбор максимального / минимального измерения
1) Нажмите кнопку «MAX / MIN», чтобы войти в режим MAX, и всегда сохраняйте максимальное значение измерения. Снова нажмите кнопку «MAX / MIN», и измеритель войдет в состояние измерения минимального значения. Нажмите кнопку «MAX / MIN» в третий раз, и измеритель покажет разницу между максимальным и минимальным значениями. Нажмите кнопку «MAX / MIN», чтобы просмотреть указанные выше операции.
2) После входа в режим MAX или MIN, измеритель автоматически сохранит измеренное максимальное или минимальное значение.
3) Если пользователь нажимает кнопку «MAX / MIN» более 2 секунд, измеритель вернется к нормальному диапазону измерения.
Примечание:
1) Когда измеритель находится в состоянии измерения максимального / минимального значения, это ручной режим измерения диапазона.
2) Когда измеритель находится в состоянии измерения частоты и продолжительности включения, его нельзя переключить в режим измерения максимального / минимального значения.
3) Когда счетчик находится в состоянии измерения максимального / минимального значения, кнопки SEL, REL не работают.
4.5 Переключатель функций
1) В режиме сопротивления нажатие кнопки «SEC» переключает определение сопротивления, диода, целостности цепи и емкости.
2) В томtage и текущий режим, нажатие кнопки «SEC» переключает между переменным и постоянным током.
3) В температурном режиме нажатие кнопки «SEL» переключает градусы Цельсия на градусы Фаренгейта.
4.6 Измерение REL
1) Клавиша REL — это кнопка измерения относительного значения. Когда пользователь нажимает эту кнопку, он переходит в режим измерения относительных значений. Текущее отображаемое значение может быть сохранено в памяти как контрольное значение. Когда пользователь измеряет позже, отображаемое значение представляет собой разницу для входного значения минус контрольное значение. т.е. RELA (текущее значение) Входное значение — эталонное значение.
2) Измерение относительного значения может быть выполнено только в ручном режиме измерения.
4.7 Подсветка и Clamp Передняя фара
1) В процессе измерения, если окружающий свет слишком темный для чтения, нажмите кнопку «BL / HOLD» более 2 секунд, чтобы включить подсветку. Подсветка автоматически выключится примерно через 10 секунд.
2) В течение этого периода нажатие кнопки «BL / HOLD» более двух секунд выключит подсветку.
3) В текущем режиме измерения счетчик включит подсветку. В то же время он включит clamp фара. Люминофоры с подсветкой — это светодиодные с большим потреблением тока. Частое использование подсветки сократит срок службы батареи. Поэтому используйте подсветку только при необходимости.
Примечание:
Когда аккумулятор voltage составляет 43.6 В, на ЖК-дисплее отображается значок «»(Ундерволtagд) символ. Но когда пользователь использует подсветку, когда аккумулятор vol.tagе частота составляет) 3.6 В, аккумулятор об.tage падает из-за высокого рабочего тока, «Может отображаться символ ». (Когда «Отображается символ », он не гарантирует точности измерения). В это время не заменяйте батарею. Используйте глюкометр без подсветки и дождитесь замены батареи, когда отобразится символ «I = 1».
4.8 Автоматическое отключение питания
1) Если в течение 15 минут после включения машины не выполняется никаких действий, счетчик автоматически отключится для экономии электроэнергии. В течение 1 минуты до выключения зуммер прозвучит пять раз. Непосредственно перед выключением зуммер издает длинный звук.
2) После автоматического отключения питания нажмите любую кнопку, чтобы вернуть счетчик в состояние готовности.
3) Удерживание кнопки «SEL» при включении отменяет функцию автоматического отключения питания.
4.9 Подготовка к измерениям
1) Поверните переключатель передачи, чтобы включить питание. Когда аккумулятор voltage низкий (около <3.6 В), на ЖК-дисплее отображается «», Заменяющий батарею.
2) «Символ ”означает, что входной объемtage или ток не должен быть больше, чем значение инструкции, чтобы защитить внутреннюю линию от повреждения.
3) Установите безобрывный переключатель на требуемую функцию измерения и диапазон.
4) При подключении линии, пожалуйста, сначала подключите общую тестовую линию, а затем подключите заряженную тестовую линию. При удалении линии сначала удалите заряженную тестовую линию.

4.10 Измерение тока
Предупреждение
Опасность поражения электрическим током.
Снимите зонд с измерителя перед измерением с током cl.amp.
1) Когда переключатель измерения находится в положении A. измеритель находится в состоянии измерения переменного тока. Выберите подходящий диапазон измерения. Если вы не можете определить величину проверяемого тока, выберите максимальный диапазон измерения, затем выберите более низкие диапазоны, пока не отобразится правильный диапазон. Если вы хотите измерить постоянный ток, нажмите кнопку SEL, чтобы войти в состояние измерения постоянного тока.
2) Удерживая спусковой крючок, откройте зажимamp головку и закрепите один провод тестируемой измерительной цепи в зажиме.amp.
3) Считайте значение коэффициента заполнения на ЖК-дисплее.
Примечание:
1) Клampодновременное тестирование двух или более выводов цепей даст неверные показания.
2) Чтобы получить точные показания, поместите тестируемый провод в центр зажима.amp глава.
3) «”Означает, что максимальный входной переменный ток составляет 600 А.
4) Для повышения точности измерения в состоянии измерения постоянного тока, поскольку земля и другие магнитные поля влияют на точность измерения постоянного тока, если ЖК-дисплей не равен нулю, поместите clamp Головка должна быть вертикальна относительно измеряемого проводника, затем снова нажмите REL, чтобы установить нулевое значение, затем выполните измерения.

Voltage Измерение

Предупреждение
Опасность поражения электрическим током.
Обратите особое внимание, чтобы избежать ударов при измерении высокого напряжения.tagе. Не вводить объемtage более 600 В переменного тока RMS.
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT, выберите соответствующий диапазон измерения.
2) Поместите переключатель в об.tage позиция V = В это время счетчик находится в постоянном токе.tagСостояние измерения. Для измерения переменного напряженияtagе, нажмите кнопку SEL, чтобы ввести переменный ток.tagСостояние измерения.
3) Подключите зонд к vol.tagИсточник или оба конца нагрузки параллельно.
4) Прочтите томtage на ЖК-дисплее.
Примечание:
1. В малом томеtagВ диапазоне измерения зонд не подключен к проверяемой цепи, и показания измерителя могут быть нестабильными. Это нормально и вызвано высокой чувствительностью глюкометра. Когда счетчик подключен к проверяемой цепи, вы получите фактическое измеренное значение.
2. « ZiY указывает, что максимальная входная громкостьtage — 600 В переменного тока или 600 В постоянного тока.
3. Если показания, измеренные измерителем, превышают 750 В переменного тока или 1000 В постоянного тока, он издаст звуковой сигнал.
4.12 Измерение частоты и коэффициента заполнения
1) Клamp частота измерения напора (сквозной ток): его
Предупреждение
Опасность поражения электрическим током.
Снимите зонд с измерителя перед измерением с током cl.amp.
(1) Установите переключатель измерения в положение A. Выберите соответствующий диапазон измерения.
(2) Удерживайте спусковой крючок, откройте clamp головку, закрепите один провод измерительной цепи, которая будет проверена в clamp.
(3) Нажмите кнопку «Hz /%», чтобы перейти в режим измерения частоты.
(4) Считайте текущее значение на ЖК-дисплее.
(5) Повторное нажатие «Hz /%» может войти в режим измерения продолжительности включения.
(6) Считайте текущее значение на ЖК-дисплее.
Примечание:
(1) Клampодновременное тестирование двух или более выводов цепи приведет к неверным показаниям.
(2) Диапазон измерения частоты составляет 40 Гц — 1 кГц. Если проверяемая частота меньше 40 Гц, измерение частоты выше 10 кГц возможно, но точность не гарантируется.
(3) Диапазон измерения продолжительности включения 10-95%.
(4)”Означает, что максимальный входной ток составляет 600 А переменного тока (среднеквадратичное значение).
2) Сквозной об.tage:
Предупреждение
Опасность поражения электрическим током.
Обратите особое внимание, чтобы избежать ударов при измерении высокого напряжения.tagе. Не вводить объемtage более 600 В переменного тока RMS.
(1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
(2) Установите переключатель передачи в положение года, нажмите SEL, чтобы ввести переменный ток.tagСостояние измерения.
(3) Нажмите кнопку «Hz /%», чтобы перейти в режим измерения частоты.
(4) Подключите зонд с сигналом или оба конца нагрузки параллельно.
(5) Прочтите на ЖК-дисплее. (6) Повторное нажатие «Hz /%» для входа в режим измерения продолжительности включения и считывания данных на ЖК-дисплее.
Примечание:
(1) Диапазон измерения частоты составляет 10 Гц — 1 кГц. Если проверяемая частота меньше 10 Гц, ЖК-дисплей покажет -00.0 — частота измерения выше 10 кГц возможна, но ее точность не гарантируется.
(2) Диапазон измерения продолжительности включения составляет 10 — 95%.
(3)”Означает, что максимальная входная громкостьtage — 600 В переменного тока (среднеквадратичное значение).
3) Сквозной класс HZ / DUTY:
Предупреждение
Опасность поражения электрическим током.
Обратите особое внимание, чтобы избежать ударов при измерении высокого напряжения.tagе. Не вводить объемtage более 250 В переменного тока RMS.
(1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
(2) Установите переключатель в положение HZ.
(3) Подключите зонд с сигналом или оба конца нагрузки параллельно.
(4) Прочтите на ЖК-дисплее.
(5) Снова нажмите «Hz /%», чтобы войти в режим измерения продолжительности включения.
Внимание:
Диапазон измерения частоты от 1 Гц до 10 МГц. Если измеряемая частота меньше 1 Гц, на ЖК-дисплее отобразится «00.0». 4.13 Испытание на сопротивление
Предупреждение
Опасность поражения электрическим током.
При измерении полного сопротивления цепи убедитесь, что источник питания отключен, а конденсатор в цепи полностью разряжен.
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Поместите переключатель диапазона измерения позиция. Время от времени счетчик находится в состоянии измерения.
3) Подключите зонд к обоим концам резистора или цепи, которую нужно проверить.
4) ЖК-дисплей покажет показания.
Примечание:
1) Когда входной конец открыт, на ЖК-дисплее отображается «Или состояние выхода за пределы диапазона.
2) Когда сопротивление, которое нужно проверить, составляет> 1 МОм, показания измерителя стабилизируются через несколько секунд, что является нормальным для показаний высокого сопротивления.
4.14 Проверка диодов
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Поместите измерительный переключатель в-или положении.
3) Нажмите кнопку «SEL», чтобы переключиться на состояние измерения.
4) Подключите красный зонд к аноду диода и подключите черный зонд к катоду диода, чтобы провести тест.
5) Показания будут отображаться на ЖК-дисплее.
Примечание:
1) Измеритель показывает приблизительное значение прямого напряжения диода.tagе падение.
2) Если датчик имеет обратное соединение или датчик открыт, на ЖК-дисплее отображается -OL ”.
4.15 Проверка целостности цепи
Предупреждение
Опасность поражения электрическим током.
При измерении целостности цепи убедитесь, что питание отключено и конденсатор в цепи полностью разряжен.
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Измерительный переключатель находится в позиции.
3) Нажмите кнопку «SEL», чтобы переключить инструмент)) состояние измерения непрерывности цепи.
4) Подключите зонд к обоим концам тестируемой цепи.
5) Если сопротивление измеряемой цепи меньше 700, может прозвучать встроенный зуммер измерителя.
6) Считайте значение сопротивления цепи на ЖК-дисплее.
Примечание: Если зонд разомкнут или сопротивление проверяемой цепи превышает 6000, на дисплее отображается «OL».
4.16 Измерение емкости
Предупреждение
Опасность поражения электрическим током.
Во избежание поражения электрическим током перед измерением емкости полностью разрядите емкость.
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Измерительный переключатель находится в должность
3) Трижды нажмите кнопку «SEL», чтобы перейти в режим измерения емкости.
3) После полной разрядки емкости подключите зонд к обоим концам конденсатора, который нужно проверить для измерения. 4) Считайте емкость на ЖК-дисплее.
Примечание:
1) При измерении конденсаторов большой емкости показания стабилизируются через несколько секунд (400 и 4000 пФ).
2) Чтобы повысить точность измерения ниже 40 нФ, вычтите распределенную емкость измерителя и кабеля.
4.17 Измерение NCV
1) Нажмите кнопку NCV.
2) Поместите зону датчика NCV ближе к проводнику. Когда тестовый объемtage больше, чем 110 В переменного тока (среднеквадратичное значение), когда счетчик находится близко к проводнику, индукция счетчика vol.tagЗагорится индикатор e и раздастся звуковой сигнал.
Примечание:
1: Даже нет индикации, объемtagе может еще существовать. Не используйте бесконтактный vol.tagдетектор, чтобы судить, есть ли объемtagе в проводе. На операцию обнаружения могут влиять конструкция розетки, толщина изоляции, тип и другие факторы.
2: При вводе громкостиtage на входной клемме счетчика из-за наличия наведенного напряженияtagе, объемtagИндикатор индукции также может гореть.
3: источники помех от внешней среды (например, фонарик, двигатель и т. Д.) Могут вызвать недопустимую бесконтактную громкость.tagе обнаружение.
4.18 Измерение температуры
1) Вставьте черный щуп в гнездо COM, вставьте красный щуп в гнездо INPUT.
2) Установите переключатель в положение «-TEMP». Нормальная температура будет отображаться на ЖК-дисплее одновременно.
3) Вставьте термопару типа K во входное гнездо измерителя, соблюдая полярность (вставьте красную термопару в гнездо INPUT, а черную — в гнездо COM).
4) Измерьте внутреннюю и внешнюю поверхности проверяемого объекта измерительным концом термопары.
5) Считайте измеренное значение на ЖК-дисплее.

Обслуживание

5.1 Замена батареи
ПРЕДУПРЕЖДЕНИЕ
Во избежание поражения электрическим током убедитесь, что измерительные провода четко отводятся от измеряемой цепи, прежде чем открывать крышку батарейного отсека измерителя.
ПРЕДУПРЕЖДЕНИЕ
Не смешивайте старые и новые батареи. Не используйте вместе щелочные, стандартные (угольно-цинковые) или аккумуляторные (Ni-Cad, Ni-Me и т. Д.) Батареи. 5.1.1 Если знак «”, Это означает, что батареи необходимо заменить.
5.1.2 Ослабьте крепежный винт крышки аккумуляторного отсека и снимите ее.
5.1.3 Замените разряженные батареи новыми.
5.1.4 Установите на место крышку аккумуляторного отсека и снова зафиксируйте ее в первоначальном виде.
Примечание:
Не меняйте полярность батарей.
5.2 Замена тестовых проводов
Замените измерительные провода, если они повреждены или изношены.
ПРЕДУПРЕЖДЕНИЕ Использование соответствует стандарту EN 61010-031 с номиналом CAr Ill 600 В или более качественными измерительными проводами.
ПРЕДУПРЕЖДЕНИЕ Во избежание поражения электрическим током перед снятием задней крышки убедитесь, что датчики отключены от измеряемой цепи. Перед использованием прибора убедитесь, что задняя крышка плотно закручена.

Аксессуары

Документы / Ресурсы
