Наркозно дыхательный аппарат Fabius Tiro предназначен для использования в операционных, предоперационных и послеоперационных палатах.

В установке могут использоваться O2, N2O и Воздух, поступающие по системе трубопроводов для медицинских газов или от установленных вне ее газовых баллонов.

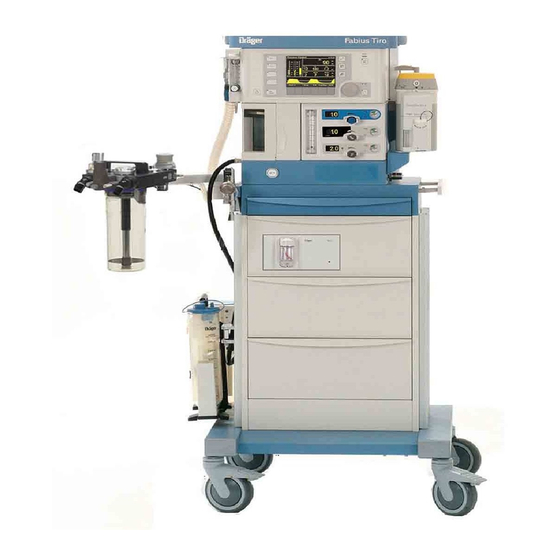

Fabius Tiro

Наркозно дыхательный аппарат Fabius Tiro может быть оборудован компактной дыхательной системой, обеспечивающей отсекание потока свежего газа, ПДКВ и ограничение давления.

Можно использовать следующие режимы вентиляции:

  • Вентиляция с управлением по объему (IPPV);
  • Вентиляция с управлением по давлению (IPPV) (дополнительно);
  • Ручная вентиляция (MAN);
  • Спонтанное дыхание (SPONT).

Наркозный аппарат Fabius Tiro снабжен аппаратом ИВЛ с электроприводом и электронным управлением, контролирующим давление в дыхательных путях пациента (P), дыхательный объем (V) и концентрацию вдыхаемого кислорода (FiO2).

Производитель Drager Fabius Tiro

Производитель наркозно дыхательного аппарата Drager Fabius Tiro компания Drager Medical AG & Co. KGaA, страна производитель Германия.

Технические характеристики Drager Fabius Tiro

Ниже указаны технические характеристики наркозно дыхательного аппарата Drager Fabius Tiro. Полный перечень технических характеристик можно найти в инструкции. Скачать инструкцию на наркозно дыхательный аппарат Drager Fabius Tiro можно в конце статьи.

Технические характеристики Fabius Tiro

Аккумуляторные батареи Drager Fabius Tiro

  • Характеристики: 24 В, 3,5 А/час.
  • Тип: герметичные, гелевые кислотно-свинцовые.
  • Время перезарядки: 16 часов при подключении к электросети или во время работы.
  • Продолжительность работы от полностью заряженных батарей: не менее 45 минут.

Компоненты Drager Fabius Tiro

Вид спереди

вид спереди
  1. Датчик O2 на клапане вдоха;
  2. Клапан вдоха;
  3. Испаритель анестетика Drager Vapour;
  4. Кнопка увеличенной подачи кислорода;
  5. Измеритель полного потока свежего газа;
  6. Аппарат ИВЛ;
  7. Панель управления аппарата ИВЛ (настройка параметров вентиляции и мониторинг дыхательных путей);
  8. Шланг аппарата ИВЛ.

Компактная дыхательная система (вид сверху)

дыхательная система
  1. Переключатель режимов РУЧН и СПОНТ на APL клапане;
  2. Порт соединения байпасного APL клапана;
  3. Порт соединения клапана ПДКВ/РMAX;
  4. Клапан вдоха;
  5. Клапан выдоха;
  6. Порт вдоха;
  7. Разъем для мешка для ручной вентиляции;
  8. Порт возврата проб газа;
  9. Порт выдоха;
  10. Манометр давления воздуха (поставляется по отдельному заказу).

Типовые конфигурации Drager Fabius Tiro

Установка ингаляционной анестезии Dräger Fabius Tiro – это модульная система, которая состоит из базового модуля подачи газа и множества дополнительных элементов, позволяющих осуществлять различные варианты компоновки в зависимости от необходимого вида анестезии.

наркозный аппарат Fabius Tiro
  • Подача 2-х газов (О2 и воздух);
  • Подача 3-х газов (О2, N2O и воздух);
  • Скобы с фиксаторами для баллонов и манометров;
  • Штуцеры для баллонов европейского стандарта.

Испаритель Vapor

Испарители анестетика Drager Vapor (1 на рисунке ниже) используются для насыщения свежего газа точно отмеренным количеством пара используемого жидкого анестетика, такого как изофлюран, галотан, энфлюран, севофлюран.

Испарители Drager Fabius Tiro

Адаптер полуоткрытого типа

Полуоткрытая компактная дыхательная система комплектуется адаптером полуоткрытого типа (1 на рисунке ниже) и работает как полуоткрытая система, в которой отсутствует возвратное-дыхание.

Адаптер полуоткрытого типа

Эта система используется так же, как и компактная дыхательная система, за исключением того, что в данном случае не требуется абсорбент CO2. Скорость подачи свежего газа должна быть установлена на уровне, превышающем минутный объем дыхания пациента.

Испаритель Selectatec

Испарители Selectatec имеют встроенную систему блокировки. Когда используется один испаритель, второй блокируется при помощи фиксаторов, выступающих с обеих сторон задействованного испарителя. Selectatec является зарегистрированным товарным знаком фирмы Datex-Ohmeda.

Вспомогательный измеритель потока кислорода

Для подачи измеренного потока чистого кислорода (например, для подачи кислорода через носовую канюлю) на левой стороне измерителя потока можно установить вспомогательный измеритель потока кислорода (1 на рисунке ниже). Этот измеритель потока можно использовать, когда наркозные аппараты выключены. Остановка в значении ноль (zero stop) предотвращает повреждение седла клапана для управления потоком газа.

Вспомогательный измеритель потока кислорода

Органы управления Drager Fabius Tiro

управление Drager Fabius Tiro

1 Кнопка главного экрана Home

Эта кнопка вызывает переход на главный экран из любого экрана системы.

2 Индикатор основного питания

Если этот индикатор светится, то аппарат подключен к основному источнику питания.

3 Выбор и подтверждение

Переключатель используется для выбора и подтверждения функций.

4 Кнопка подсветки

Эта кнопка включает подсветку.

Компенсация растяжения в аппарате ИВЛ

Компенсация растяжения в аппарате ИВЛ постоянно используется во время управления по объему, для того чтобы дыхательный объем, поступающий к пациенту, соответствовал установленному для него значению. По объему компенсация определяется во время проверки на герметичность и податливость, проводимой в режиме ожидания. Для точной работы компенсации по объему важно, чтобы шланги пациента, используемые во время проверки на герметичность/податливость соответствовали шлангам, используемым во время процедуры.

Если настройки аппарата ИВЛ для управления по объему приводят к тому, что аппарат работает на пределе мощности, установка Drager Fabius Tiro не может применить компенсацию по объему. Если достигнут предел мощности аппарата ИВЛ, увеличить значение настройки дыхательного объема в окне настроек управления по объему нельзя.

Выбор настроек аппарата ИВЛ

Выбранные настройки аппарата ИВЛ для нового режима работы автоматически получаются из настроек и характеристик последнего подтвержденного режима автоматической вентиляции. Настройки, изменившиеся в новом режиме, выделяются (1 на рисунке ниже).

Выбор настроек аппарата ИВЛ

Настройки для Частоты, Твд: Настройки Tвыд и ПДКВ берутся прямо из настроек для предыдущего режима, если применимо.

При переходе от управления по объему к управлению по давлению для параметра «Рвдх» устанавливается значение ПЛАТО, установленное во время управления по объему.

При переходе от управления по объему к управлению по давлению предлагаемое значение для потока воздуха равно последнему использовавшемуся значению или значению по умолчанию.

В случае перехода от управления по давлению к управлению по объему дыхательный объем устанавливается делением объема, поступившего за последнюю минуту, на частоту дыхания.

При переходе от управления по давлению к управлению по объему предлагаемое значение для Тпв: Твд равно последнему использовавшемуся значению или значению по умолчанию.

При переходе от управления по давлению к управлению по объему для максимального давления (PMAX) устанавливается значение на 10 мбар выше, чем для давления плато, установленного во время управления по давлению.

APL клапан

APL клапан Fabius Tiro

APL клапан (1) имеет две функции. Он ограничивает максимальное давление во время ручной вентиляции. Также он выпускает излишний газ в поглотительную систему во время ручной и спонтанной вентиляции.

APL клапан подсоединяется к дыхательной системе пациента через аппарат ИВЛ. Он работает только в режиме ручной/спонтанной вентиляции или в ситуации отключения аппарата ИВЛ.

APL клапан имеет переключатель (2) для выбора режима ручной или спонтанной вентиляции и соответствующих настроек давления.

Если полностью повернуть переключатель APL клапана против часовой стрелки, давление для спонтанной вентиляции сбросится. Спонтанная вентиляция автоматически отключает сопротивление выдоху пациента и делает ненужной перенастройку противодавления.

В режиме ручной вентиляции переключатель APL клапана можно повернуть, чтобы изменить порог давления, при котором газ будет проходить через клапан в систему удаления отработанного газа. Вращение переключателя по часовой стрелке увеличивает порог давления, а против часовой стрелки – снижает его. Приподняв тумблер APL клапана, вы временно ослабите давление.

При выборе режима автоматической вентиляции APL клапан автоматически исключается из дыхательного контура.

Активация батареи Dräger Fabius Tiro

Установка для анестезии Dräger Fabius Tiro поставляется вместе с предохранителем батареи, который отсоединен, чтобы батарея не разрядилась раньше времени при перевозке и хранении.

  1. Выньте предохранитель из верхнего выдвижного ящичка установки Fabius Tiro.
  2. Распакуйте предохранитель.
  3. Вставьте предохранитель батареи в соответствующий держатель (1 на рисунке ниже) (поверните предохранитель на четверть оборота по часовой стрелке, пока он не встанет на место).
Активация батареи Fabius Tiro

Подготовка Drager Fabius Tiro к работе

Используйте только дезинфицированные или стерилизованные компоненты.

  1. Откройте дверцу аппарата ИВЛ (1).
  2. Открутите три винта (2) и снимите крышку (3).
  3. Вставьте диафрагму (4).
  4. Верните на место крышку (3) и закрутите винты.
  5. Подсоедините линию датчика давления вентиляционной камеры (5) к соответствующему штуцеру (6).
  6. Верните дверцу аппарата ИВЛ на место (1).
Подготовка Drager Fabius Tiro к работе

Возможности безопасности Drager Fabius Tiro

  • Предохранительный клапан высокого давления (A);
  • Предохранительный клапан отрицательного давления (В);
  • Датчик давления в вентиляционной камере.

Установка абсорбера CO2

  1. Снимите контейнер с абсорбентом.
  2. Заполните абсорбер свежим абсорбентом CO2 до линии заполнения. Фирма Drager рекомендует использовать абсорбент Dragersorb 800 Plus или Dragersorb FREE.
  3. Убедитесь, что абсорбент CO2 не осел в виде пыли или отдельных частиц между прокладками и уплотняемыми поверхностями. Пыль и частицы могут привести к утечкам в системе.
  4. Плотно установите абсорбер в компактную дыхательную систему, поворачивая его вправо.
абсорбер Drager Fabius Tiro

Установка клапана вдоха

  1. Установите диск клапана в седло (1).
  2. Наденьте прокладку (2) на диск клапана сверху.
  3. Установите смотровую крышку, снабженную штуцером (3).
  4. Надежно затяните крепежную гайку (4).
Установка клапана Fabius Tiro

Установка клапана выдоха

  1. Установите диск клапана в седло (5).
  2. Наденьте прокладку (6) на диск клапана сверху.
  3. Установите смотровую крышку (7).
  4. Надежно затяните крепежную гайку (8).

Установка регулируемого клапана ограничения давления (APL)

Установите на место и надежно затяните крепежной гайкой клапан APL (9).

Установка клапана APL Fabius Tiro

Установка датчика потока

  1. Выверните и снимите выпускной штуцер выдоха (1).
  2. Вставьте датчик потока (2).
  3. Верните выпускной штуцер выдоха (1) на место.
Установка датчика потока Fabius Tiro

Установка выпускного штуцера отработанного газа

Смотрите рисунок выше. Вверните снизу выпускной штуцер отработанного газа в компактную дыхательную систему (3).

Присоединение компактной дыхательной системы

Установка дыхательной системы Fabius Tiro
  1. Выдвиньте поршень компактной дыхательной системы (1) на всю длину и удерживайте его в таком положении.
  2. Вставьте компактную дыхательную систему в соответствующее крепление (2).
  3. Отпустите поршень (1) и поворачивайте компактную дыхательную систему, пока он плотно не встанет на место.
  4. Привинтите шланг подачи свежего газа установки Fabius Tiro (3) к компактной дыхательной системе (4).
  5. Привинтите шланг вентиляции (5) к аппарату ИВЛ и подсоедините его к вентиляционному штуцеру с коническим разъемом на компактной дыхательной системе (6).
Присоединение шлангов Fabius Tiro

Присоединение дыхательных шлангов

  1. Наденьте дыхательные шланги пациента (1) на оба штуцера (вдоха и выдоха) или на бактериальные фильтры.
  2. Присоедините оба дыхательных шланга к тройнику — (2).
  3. Присоедините мешок (3) (или мешок со шлангом) к коленообразному штуцеру компактной дыхательной системы.
дыхательный контур Fabius Tiro

Установка новой капсулы датчика O2

  1. Отвинтите крышку (1) корпуса датчика.
  2. Выньте из упаковки капсулу нового датчика или используйте дезинфицированную капсулу датчика.
  3. Вставьте капсулу (2) в корпус так, чтобы кольцеобразные проводники соприкасались с контактами внутри корпуса.
  4. Прочно завинтите крышку (1) рукой.
Установка датчика О2 Fabius Tiro

Соединения системы удаления отработанного газа для полуоткрытой компактной дыхательной системы

Оба выпускных штуцера (один на адаптере полуоткрытого типа (1), другой на корпусе компактной дыхательной системы (2) должны быть присоединены к устройству для удаления отработанного газа AGS. При необходимости удалите имеющиеся в устройстве заглушки.

компактная дыхательная система Fabius Tiro

Установка адаптера полуоткрытого типа

Отсоединение компактной дыхательной системы
  1. Отключите установку Fabius Tiro от электросети.
  2. Отключите установку Fabius Tiro от системы трубопроводов подачи газа.
  3. Перекройте все газовые баллоны (если есть).
  4. Отсоедините все шланги, датчики и управляющие линии от компактной дыхательной системы.
  5. Снимите APL клапан (1).
  6. Снимите контейнер с абсорбентом (2) и храните его в соответствии с инструкциями.
  7. Вытяните поршень (3) на всю длину.
Снятие монтажного диска
  1. Аккуратно поднимите дыхательную систему и, перевернув ее, поставьте на устойчивую поверхность. Чтобы не повредить блок, рекомендуется устанавливать его на мягкую поверхность, например на полотенце.
  2. Снимите три крепежных болта М5х16мм (4) и прокладки, с помощью которых держатель контейнера крепится к корпусу компактной дыхательной системы.
  3. Убедитесь, что все кольцевые уплотнения (5) сняты вместе с держателем контейнера. Храните крепежный узел, крепежные детали и кольцевые уплотнения вместе с контейнером для абсорбента.
Установка адаптера полуоткрытого типа
  1. Подготовьте адаптер полуоткрытого типа и убедитесь, что кольцевые уплотнения (6) установлены правильно. Эти кольцевые уплотнения поставляются вместе с адаптером. Не используйте кольцевые уплотнения держателя контейнера компактной дыхательной системы, поскольку эти два типа уплотнений не взаимозаменяемы.
  2. Закрепите адаптер на блоке компактной дыхательной системы с помощью трех болтов М5х80мм (7), поставляемых вместе с адаптером. Каждый из этих болтов комплектуется одной плоской прокладкой (9) и четырьмя шайбами Гровера (8). Сначала на болт надеваются шайбы Гровера, затем плоская прокладка. Обратите внимание, что шайбы Гровера – это пружинные шайбы и должны устанавливаться противоположными концами друг к другу. Не перетягивайте эти болты слишком сильно.
  3. Вытяните поршень (10) на всю длину и осторожно поднимите компактную дыхательную систему.
  4. Установите компактную дыхательную систему в держатель компактной дыхательной системы.
  5. Освободите поршень и поворачивайте компактную дыхательную систему, пока поршень не встанет на место.
  6. Присоедините все шланги, датчики и управляющие линии.
  7. Установите APL клапан.
  8. Подключите установку Fabius Tiro к основному источнику питания и к системе трубопроводов подачи газа.

Снятие адаптера полуоткрытого типа и установка абсорбера CO2

снятие адаптера полуоткрытого типа
  1. Отключите установку Fabius Tiro от электросети. Отключите установку Fabius Tiro от системы трубопроводов подачи газа. Перекройте все газовые баллоны (если есть).
  2. Отсоедините все шланги, датчики и управляющие линии от компактной дыхательной системы.
  3. Снимите APL клапан.
  4. Вытяните поршень (1) на всю длину.
  5. Аккуратно поднимите дыхательную систему и, перевернув ее, поставьте на устойчивую поверхность. Чтобы не повредить блок, рекомендуется устанавливать его на мягкую поверхность, например на полотенце.
  6. Снимите три крепежных болта М5х80мм (2) и прокладки, с помощью которых адаптер полуоткрытой дыхательной системы крепится к корпусу компактной дыхательной системы.
Установка монтажного диска
  1. Убедитесь, что все кольцевые уплотнения (1) находятся на своих местах на держателе контейнера.
  2. Закрепите держатель контейнера на корпусе компактной дыхательной системы с помощью трех болтов М5х16мм (2) и прокладок. На каждый крепежный болт надеваются 3 шайбы Гровера (4) и одна плоская прокладка (5). Обратите внимание, что шайбы Гровера – это пружинные шайбы и должны устанавливаться противоположными концами друг к другу. Плоская прокладка надевается последней. Не перетягивайте эти болты слишком сильно.
  3. Вытяните поршень (5) на всю длину и осторожно поднимите компактную дыхательную систему.
  4. Установите компактную дыхательную систему в держатель компактной дыхательной системы.
  5. Освободите поршень и поворачивайте компактную дыхательную систему, пока поршень не встанет на место.
  6. Присоедините все шланги, датчики и управляющие линии.
  7. Установите APL клапан.
  8. Подключите установку Fabius Tiro к основному источнику питания и к системе трубопроводов подачи газа.
  9. Установите контейнер с абсорбентом. Убедитесь, что он заполнен свежим абсорбентом CO2.

Ежедневная проверка перед началом работы

Перед началом эксплуатации установки Fabius Tiro необходимо выполнить следующие процедуры, чтобы проверить готовность устройства к работе.

Если результат любой из проверок оказался неудовлетворительным, использование установки запрещается. Обратитесь в сервис-центр DragerService.

Непременные условия

  • Соблюдается периодичность текущих проверок установки и принадлежностей.
  • Установка полностью собрана.
  • Мониторы (O2, давление, объем, CO2, анестетики) включены, и самотестирование прошло успешно.
  • Диагностика системы установки Fabius Tiro проведена.
  • Линия забора пробы газа для мониторинга присоединена к замку Льюера на-тройнике, выбран необходимый анестетик.
  • Испаритель дезфлюрана подключен к источнику питания.

Проверка резервного источника питания Fabius Tiro

  • Убедитесь, что батарея полностью заряжена. (Если батарея заряжена не полностью, нет гарантии, что она обеспечит работу в течение 45 минут).

Проверка соединений в системе трубопроводов для медицинских газов

  • Осмотрите всю систему подачи газа от системы трубопроводов и баллонов, чтобы убедиться в надежности и правильности соединения.
  • Убедитесь, что давление во всех трубопроводах системы для медицинских газов соответствует нормам.
  • Откройте резервные баллоны с газом (если используются).
  • Давление O2 выше 1000 psi (70 бар).
  • N2O давление выше 600 psi (43 бар), если используется.
  • Давление воздуха выше 1000 psi (70 бар), если используется.
  • Закройте резервные баллоны с газом.

Функция увеличенной подачи O2

  • Нажмите кнопку увеличенной подачи О2. Из штуцера линии пациента должен выходить сильный поток газа.
  • Отпустите кнопку увеличенной подачи О2: поток газа из штуцера линии пациента прекратится.

Проверка системы управления/измерения потока

  • Активизация режима ручной/спонтанной вентиляции.
  • Полностью откройте дозирующий клапан для подачи O2. Поток O2 должен быть не менее 10 л/мин.
  • Полностью откройте дозирующий клапан для подачи N2O. Поток N2O должен быть не менее 10 л/мин.
  • Отключите подачу O2. Отсоедините разъем O2 и закройте вентиль баллона с O2. Мигает индикатор тревоги низкой подачи O2. N2O не поступает.
  • Восстановите подачу O2. N2O поступает.
  • С помощью дозирующего клапана установите подачу O2 на 1,5 л/мин Подача N2O = 3 — 5 л/мин.
  • Закройте дозирующий клапан подачи O2. Поток N2O отсутствует.
  • Откройте клапан управления расходом воздуха. Поток воздуха должен быть не менее 10 л/мин.
  • Закройте все дозирующие клапаны.

Калибровка датчика Fabius Tiro

  • Удалите корпус датчика O2 с кожуха клапана вдоха.
  • Калибровка датчика O2.
  • Откалибруйте датчик потока.
  • Замените датчик O2.

Проверка типа газа

  • С помощью дозирующего клапана установите подачу O2 на 3 л/мин.
  • Проверьте, что индикатор концентрации О2 показывает примерно 100 объемных процентов.
  • Закройте дозирующий клапан подачи О2.

Устройство Vapour

  • Крепление. Надежно защелкнуть и установить вертикально.
  • Маховичок. Находится в нулевом положении и зафиксирован.
  • Уровень заполнения находится между минимумом и максимумом.
  • Блокируемая система заправки. Фиксирующий штифт или шплинт установлен на место и плотно закреплен. Отверстие для заправки закрыто.

Испаритель дезфлюрана

  • Крепление. Надежно защелкнуть и установить вертикально.
  • Маховичок. Находится в нулевом положении и зафиксирован.
  • Уровень заполнения находится между минимумом и максимумом.
  • Индикатор питания светится.

Selectatec

  • Крепление. Надежно защелкнуть и установить вертикально.
  • Маховичок. Находится в нулевом положении и зафиксирован.
  • Уровень заполнения находится между минимумом и максимумом.

Проверка состояния абсорбента CO2

  • Цвет изменился в меньшей части контейнера абсорбента CO2.

Проверка на герметичность компактной дыхательной системы с адаптером полуоткрытого типа

  • Перейдите в режим ожидания и нажмите программируемую кнопку «Тест утечек».
  • Отсоедините шланг подачи свежего газа.
  • Наденьте тестовый адаптер на шланг подачи свежего газа и присоедините его к тройнику пациента.
  • Закройте выпускной штуцер полуоткрытого адаптера.
  • Установите клапан APL на 70 мбар.
  • Установите дозирующий клапан подачи O2 на 0,25 л/мин.
  • С помощью увеличенной подачи O2 установите давление 60 мбар.
  • Давление в дыхательных путях должно подняться или остаться на прежнем уровне.

Если система работает неправильно, следует выявить и устранить любую утечку, выполнив проверку на герметичность компактной дыхательной системы и затем повторив ее. При необходимости обратитесь в сервис-центр DragerService.

Проверка на герметичность контура подачи свежего газа

  • Один раз проверьте без испарителя и по одному разу с каждым испарителем Drager Vapor (маховичок должен находиться в нулевом положении).

Клапаны вдоха и выдоха

Нажмите кнопку «Ручная/Спонт». Установите APL клапан в положение MAN и настройте давление на 30 мбар. Нажмите кнопку увеличенной подачи О2.

  • Дыхательный мешок для ручной вентиляции легких наполнится.
  • Если дыхательный мешок сжимать и отпускать, диски клапанов вдоха и выдоха двигаются свободно.

APL клапан

  • Установите APL клапан в положение MAN и настройте давление на 30 мбар. Установите поток свежего газа на 20 л/мин.
  • Нажмите кнопку «Ручная/Спонт».
  • Если кривая давления в окне кривой давления стабилизируется (например, нерезонансная линия), чтобы сбросить давление, переключите APL клапан в положение SPONT.
  • Пиковое давление на мониторе составит от 24 до 36 смН2O.

Проверка работы аппарата ИВЛ

  • Присоедините к тройнику дыхательный мешок. Он будет выполнять роль имитатора легких.
  • Нажмите кнопку «Управление по давлению» и подтвердите выбор.
  • Проверьте, что параметры вентиляции выводятся на экран.
  • Проверьте, ходит ли поршень аппарата ИВЛ.
  • Мониторинг работы дисков клапанов вдоха и выдоха.
  • Проверьте, вентилируется ли дыхательный мешок (имитатор легких), присоединенный к тройнику.
  • Нажмите кнопку «Ожидание» и подтвердите выбор.

Мониторы

Работу сигнализации тревог можно проверить, установив такие пределы тревог, при которых она обязательно должна сработать.

Проверьте настройки предела тревоги. При включении электропитания пределы тревог автоматически устанавливаются в стандартные значения. Проверьте эти настройки и, при необходимости, измените их. Пределы тревоги можно изменить как в начале процедуры, так и во время ее. Также убедитесь, что все внешние мониторы (если есть) правильно подсоединены.

Проверьте функцию тревоги для всех мониторов. Имитируйте условия тревоги и проверьте соответствие сигналов тревоги.

  • Протестируйте мониторинг O2 и модуль тревоги.
  • Протестируйте мониторинг объема и модуль тревоги.
  • Проверьте мониторинг давления и модуль тревоги.
  • Нажмите кнопку «Ожидание» и подтвердите выбор.

Дополнительные мониторы

  • Проверьте монитор CO2 и модуль тревоги.
  • Проверьте монитор анестетика и модуль тревоги.

Система удаления отработанного анестетика

  • Проверьте соединения шлангов.
  • Настройте регулятор потока так, чтобы поплавок находился между отметками «Минимум» и «Максимум».
  • Нажмите и удерживайте кнопку усиленной подачи О2 и убедитесь, что давление в дыхательных путях при перекрытом тройнике составляет < 10 мбар 2-O.
  • Закройте на приборе все клапаны управления потоком, перекрыв тройник, и убедитесь, что давление в воздушных путях > -0,5 мбар.

Дыхательный мешок для аварийной ручной вентиляции легких

  • Проверьте, правильно ли работает мешок, накачивая его вручную.
  • При сжатии мешка должно быть слышно и заметно, как воздух выходит из под конуса маски. При отпускании мешка должна быстро восстанавливаться первоначальная форма.
  • Закройте разъем маски (конус) подушечкой большого пальца руки. В этом случае мешок лишь слегка поддается сжатию.

Перед подключением системы к пациенту

Убедитесь, что:

  • все испарители отключены (маховички установлены в нулевое положение);
  • APL клапан установлен как надо;
  • все измерители потока показывают 0;
  • дыхательные пути пациента санированы адекватно;
  • дыхательная система готова к использованию ( мешок вставлен и все шланги правильно подсоединены).

Режимы работы Drager Fabius Tiro

В этом видео указаны режимы работы аппарата Drager Fabius Tiro. Возможность подключения аппарата к центральному газоснабжению или работа от баллонов.

Самодиагностика Drager Fabius Tiro

Если тумблер SYSTEM POWER переключается в положение ON, установка Fabius Tiro проводит полную проверку встроенного оборудования. По мере проведения диагностики данные о каждой проверке и ее результатах появляются на экране. Результаты Прошел или Сбой показывают статус проверенного компонента.

Самодиагностика Drager Fabius Tiro

После завершения диагностики на экран будет выведен один из трех возможных результатов проверки.

Работоспособна

Все компоненты системы контроля в хорошем рабочем состоянии. Через некоторое время появляется экран ожидания.

Условно работоспособна

Обнаружена ошибка, не угрожающая работе всей системы. Установку Fabius Tiro можно использовать, но обратитесь в сервис-центр DragerService. Чтобы продолжить работу, нажмите на переключатель.

Не работоспособна

Обнаружена серьезная ошибка, и эксплуатация монитора и аппарата ИВЛ запрещена. Не пользуйтесь устройством. Немедленно обратитесь в сервис-центр DragerService, чтобы устранить проблему.

Батарея Drager Fabius Tiro

При отключении питания от установки Fabius Tiro внутренний резервный аккумулятор Drager Fabius Tiro обеспечивает полную работу вентилятора и внутренних мониторов в течение двух часов с момента отключения питания. Скорость разрядки батареи зависит от настроек вентилятора и состояния батареи (износа и уровня заряда), но в любом случае полностью заряженная батарея обеспечит полную функциональность в течение не менее 45 минут.

Источник бесперебойного питания (ИБП) не обеспечивает питание в розетках для дополнительного оборудования в случае отключения электричества.

Переход на питание от аккумулятора не прервет работу установки. При переходе на питание от батареи и при разрядке батареи отображается следующая информация:

  • В строке состояния появится символ батареи и отключится индикатор основного питания.
  • В окне тревоги появится уведомление «СБОЙ ПИТАНИЯ».
  • Когда резервное питание уменьшается до 20 %, в окне тревоги появляется уведомление «БАТАРЕЯ РАЗРЯЖЕНА!».
  • В случае, когда резервное питание снижается до 10 %, в окне тревоги появляется предостережение «БАТАРЕЯ РАЗРЯЖЕНА!!».
  • Когда батарея почти полностью разряжена, вентилятор останавливается и в окне тревоги появляется предупреждение «СБОЙ ВЕНТИЛЯТОРА!!!». Если нет ручной вентиляции, в окне тревоги появляются предостережения «ДАВЛЕНИЕ АПНОЭ!!!», «ПОТОК АПНОЭ!!!» и предупреждение «НИЗКИЙ МИНУТНЫЙ ОБЪЕМ!!».
  • Внутренние мониторы продолжают работать, пока батарея не будет полностью разряжена и вся электроника не отключится.

После первого появления предостережения «БАТАРЕЯ РАЗРЯЖЕНА!!» вентилятор будет работать еще около 10 минут. Затем автоматическая вентиляция будет невозможна до восстановления питания от электрической сети.

Нельзя допускать полной разрядки батареи! Если батарея все же полностью разрядилась, немедленно зарядите ее. Когда батарея полностью разряжена, все пневматические функции установки Fabius Tiro остаются доступными (APL клапан, манометр для измерения давления дыхания, манометры баллонов и трубопровода, подача свежего газа и анестетика, регулятор S-ORC и общий измеритель потока). Можно провести ручную или спонтанную вентиляцию.

Сбой в работе аппарата ИВЛ Fabius Tiro

Если установка Fabius Tiro обнаруживает сбой в работе системы, аппарат ИВЛ автоматически переключается на ручную/спонтанную вентиляцию. Об этом оператору сообщат предупреждение «СБОЙ ВЕНТИЛЯТОРА» и звуковой сигнал.

Теперь аппарат ИВЛ работает в режиме ручной/спонтанной вентиляции.

  1. Установите APL клапан в позицию MAN.
  2. Настройте предельное APL давление по нужному давлению вдоха.
  3. Нажимайте кнопку увеличенной подачи O2 столько раз, сколько потребуется, чтобы надуть дыхательный мешок.
  4. Выполняйте ручную вентиляцию, сжимая дыхательный мешок.

При сбое в работе аппарата ИВЛ поршень вентилятора может оказаться незаблокированным. Это может привести к тому, что давление в дыхательных путях изначально переместит поршень до упора назад, увеличивая объем дыхательного мешка. Чтобы повторно надуть мешок, может потребоваться снова нажать кнопку увеличенной подачи O2.

Блокирование аппарата ИВЛ Fabius Tiro

Если все же произошел сбой, при котором работа аппарата ИВЛ Fabius Tiro не восстановилась и пользователь не может перейти на режим ручной вентиляции с помощью кнопки «Ручная/Спонт» и переключателя, ручная вентиляция, тем не менее, возможна.

  1. Найдите на задней панели переключатель питания системы.
  2. Передвиньте переключатель системы питания в положение Off.
  3. Верните переключатель питания системы в положение On. Теперь аппарат ИВЛ Fabius Tiro работает как в режиме ручной/спонтанной вентиляции.
  4. Установите APL клапан в позицию MAN.
  5. Настройте предельное APL давление по нужному давлению вдоха.
  6. Нажимайте кнопку увеличенной подачи O2 на установке Fabius Tiro столько раз, сколько потребуется, чтобы надуть дыхательный мешок.
  7. Выполняйте ручную вентиляцию, сжимая дыхательный мешок.

После переключения переключателя основного питания установка Fabius Tiro выполняет диагностические проверки. Во время проведения диагностики возможна ручная вентиляция. Если результатом диагностики будет «РАБОТОСПОСОБНА» и будет обнаружен поток свежего газа, установка Fabius Tiro автоматически переключится в режим ручной/спонтанной вентиляции. На установке Fabius Tiro станет доступна возможность мониторинга дыхания. Если результатом диагностики будет «НЕ РАБОТОСПОСОБНА», ручная вентиляция все еще будет возможна, но установка Fabius Tiro не сможет выполнять мониторинг дыхания.

В ситуации отключения аппарата ИВЛ поршень вентилятора может оказаться незаблокированным, в отличие от режима ручной/спонтанной вентиляции. Это может привести к тому, что давление в дыхательных путях изначально переместит поршень до упора назад, увеличивая объем дыхательного мешка. Чтобы повторно надуть мешок, может потребоваться снова нажать кнопку увеличенной подачи O2.

Калибровка датчика кислорода Fabius Tiro

Чтобы правильно откалибровать датчик кислорода, в течение всего периода калибровки в него должен поступать только комнатный воздух. Калибровка датчика кислорода является частью ежедневных подготовительных настроек этой анестезиологической установки.

  1. Нажмите кнопку установки Setup. Появляется экран установки.
  2. Нажмите программируемую кнопку, помеченную «Калибровка датчика О2».

После калибровки и нажатия переключателя текущее значение O2 меняется на «КЛБ».

После успешного завершения калибровки восстановится измерение концентрации O2.

Если в конце периода калибровки в окне тревоги появляется уведомление СБОЙ ДАТЧИКА О2!, калибровка не была выполнена.

Сбой калибровки – причины и решения

При калибровке в датчик поступала смесь со слишком большим или слишком малым содержанием кислорода.

Во время калибровки в датчик должен поступать только комнатный воздух.

Датчик калибровался при постоянно изменяющейся смеси.

Во время калибровки в датчик должен поступать только комнатный воздух.

Калибровка датчика началась не вовремя.

Если капсула была удалена из датчика, перед началом калибровки необходимо подождать столько времени, сколько капсула находилась вне датчика. Перед калибровкой нового датчика надо подождать 15 минут.

Датчик израсходован.

Если срок службы датчика кислорода истек, замените датчик на новый и подождите нужное время.

Датчик отсоединен.

Если датчик не подсоединен или в корпусе датчика нет ячеек, экран будет пуст, и в окне тревог появится сообщение «СБОЙ ДАТЧИКА О2 !». В этом случае проверьте, правильно ли собран датчик, и откалибруйте его.

Последствия неправильной калибровки датчика кислорода

Неправильная калибровка датчика кислорода может вызвать неточные измерения. Если в смеси калибровочного газа слишком много или слишком мало кислорода, установка Fabius Tiro не пытается выполнить калибровку. Однако если калибровочный газ богат или беден кислородом, но в определенных пределах, калибровка производится. В результате при выводе результатов измерений установка Tiro показывает процент кислорода выше или ниже реального. Поэтому во время калибровки в датчик должен поступать только комнатный воздух.

Тревоги дыхательного объема Fabius Tiro

Следующий список содержит все предупреждения, предостережения и уведомления, касающиеся мониторинга дыхательного объема.

ПОТОК АПНОЭ

Установка Fabius Tiro постоянно отслеживает поток выдоха в дыхательной системе пациента. По форме кривой потока монитор может определить, действительно ли есть дыхание. Действительное дыхание имеет дыхательный объем 20 мл и более.

УТЕЧКА В ПОРТЕ ВЫДОХА

Объем выдоха во время вдоха больше 15 мл.

ВЫСОКИЙ МИНУТНЫЙ ОБЪЕМ

Каждый раз, когда установка Fabius Tiro получает минутный объем выше верхнего предела тревоги минутного объема, в окне тревоги появляется предостережение ВЫСОКИЙ МИНУТНЫЙ ОБЪЕМ !! и звучит прерывистый сигнал.

НИЗКИЙ МИНУТНЫЙ ОБЪЕМ

Каждый раз, когда установка Fabius Tiro получает минутный объем меньше нижнего предела тревоги минутного объема, в окне тревоги появляется предостережение НИЗКИЙ МИНУТНЫЙ ОБЪЕМ !! и звучит прерывистый сигнал.

ТРЕБУЕТСЯ КАЛИБРОВКА ДАТЧИКА ПОТОКА

Это уведомление появляется в окне тревог, если последняя калибровка датчика потока проводилась более 18 часов назад.

СБОЙ ДАТЧИКА ПОТОКА

Уведомление СБОЙ ДАТЧИКА ПОТОКА ! появляется в окне тревог, если кабель датчика не подсоединен к панели аппарата или если внутренний датчик неисправен.

ТРЕВОГИ ОБЪЕМА ВЫКЛЮЧЕНЫ

Тревоги объема отключаются оператором при работе в режиме ручной/спонтанной вентиляции.

Решение проблем мониторинга дыхательного объема

Решение проблем мониторинга дыхательного объема

Проверка на герметичность / податливость Fabius Tiro

  1. Нажмите программируемую кнопку Проверка на герметичность / податливость. Вместо экрана ожидания появится сообщение о подготовке аппарата ИВЛ к тесту на герметичность / податливость, за которым появится экран с инструкциями по выполнению этого теста.
  2. Выполните инструкции на этом экране.

Когда все инструкции будут выполнены, появится окно с результатами теста на герметичность / податливость.

Конфигурация Drager Fabius Tiro

Выберите и подтвердите параметр «Конфигурация». Будет выделен столбец «Конфигурация». Если выбрана и подтверждена стрелка возврата, выделение со столбца «Конфигурация» снимается, и выделяется параметр «Конфигурация».

Элементы столбца «Конфигурация»:

  • Установка времени;
  • Формат времени;
  • Установка даты;
  • Формат даты;
  • Язык;
  • Единица давления;
  • Звуковое подтверждение;
  • Тон звука тревоги;
  • Окно графика.

Ежедневное обслуживание Drager Fabius Tiro

Повседневное обслуживание необходимо выполнять регулярно, чтобы обеспечить безопасность и работоспособность. Регулярно проверяйте состояние абсорбента и общее состояние аппарата, кабеля питания, шлангов и дыхательного мешка.

Дезинфекция, очистка и обработка в автоклаве

Очищайте и обрабатывайте в автоклаве установку анестезии Fabius Tiro и ее части в соответствии с нижеуказанными инструкциями. Следуйте инструкциям в отношении особых методов и веществ для очистки и стерилизации. Определение необходимости и частоты стерилизации любых компонентов зависит от внутренней политики учреждения пользователя.

Обработка в автоклаве должна выполняться в соответствии с процедурой, принятой в учреждении пользователя, и инструкциями изготовителя стерилизующего оборудования и используемых веществ. Такие правила, процедуры и инструкции должны в конечном счете соответствовать установленным принципам клинической микробиологии и контроля за распространением инфекций.

Во избежание повреждения рекомендуется использовать только моющие средства и дезинфицирующие вещества, которые совместимы с устройством, например поверхностные дезинфицирующие вещества на основе альдегидов, спиртов или органического аммония.

Всегда следуйте инструкциям на этикетках, особенно в отношении предписываемых концентраций и необходимого времени воздействия.

Кроме основных активных компонентов дезинфицирующие вещества часто содержат добавки, которые могут также повредить материалам. Если есть сомнение, обращайтесь к поставщику/изготовителю дезинфицирующего или очищающего вещества.

Установка Fabius Tiro и ее компоненты не должны очищаться с помощью паров формальдегида или этиленоксида!

Техническое обслуживание Drager Fabius Tiro

При необходимости

  • Замените датчик O2, если невозможно выполнить его калибровку.
  • Замените датчик потока, если невозможно выполнить его калибровку.
  • Смените линию измерения давления (силиконовый резиновый шланг и рукав).
  • Замените APL байпас, силиконовый резиновый шланг Рмакс и ПДКВ.
  • Замените фильтр – AGS.

Каждые 6 месяцев

Квалифицированный технический специалист проводит проверку и обслуживание перечисленного ниже оборудования.

  • Установка Fabius Tiro;
  • Дыхательные системы;
  • Испарители;
  • Датчики.

Ежегодное обслуживание Fabius Tiro

  • Замена фильтра на линии измерения давления;
  • Смена диафрагмы в аппарате ИВЛ (пациент);
  • Замена кольцевых уплотнений испарителя.

Каждые 3 года

Квалифицированный технический специалист заменяет:

  • Свинцовую аккумуляторную батарею резервного питания.
  • Кольцевые уплотнения и диафрагму аппарата ИВЛ.
  • Контейнер компактной дыхательной системы и соответствующие уплотняющие прокладки.

Fabius Tiro Drager вход в сервис

В этом видео показано, как войти в сервисный режим на аппарате Drager Fabius Tiro.

Неисправности Drager Fabius Tiro

Ниже указаны тревоги, ошибки, неисправности и способы их устранения для наркозно дыхательного аппарата Drager Fabius Tiro.

Fabius Tiro ошибки
Fabius Tiro тревоги
Fabius Tiro неисправности

Инструкция на Drager Fabius Tiro

Скачать инструкцию и другую документацию на наркозно дыхательный аппарат Drager Fabius Tiro можно здесь.

Руководство пользователя ( user manual ) на русском языке Drager Fabius Tiro скачать.

Сервисная инструкция ( service manual ) на английском языке Drager Fabius Tiro скачать.

Регистрационное удостоверение Drager Fabius Tiro скачать.

Так же смотрите Fabius plus Drager, ИВЛ Evita XL Drager, Babylog 8000 plus Drager аппарат ИВЛ.

(Ocr-Read Summary of Contents of some pages of the Dräger Fabius Tiro Document (Main Content), UPD: 14 April 2023)

  • 216, Annex 216 Instructions for use Fabius Tiro SW 3.n Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for pre-use checkout Name Date Signature for …

  • 188, Technical data 188 Instructions for use Fabius Tiro SW 3.n IEC 60601-2-13 Medical electrical equipment Part 2-13: Particular requirements for the safety of anaesthetic systems ISO 8835-2 Systems for inhalational anaesthesia Part 2: Anaesthetic breathing systems ISO 8835-3 Systems for inhalational anesthesia Part 3: Transfer and receiving systems of active anesthetic gas scavenging systems ISO 8835-4 Systems for inhalational anesthes…

  • 101, Instructions for use Fabius Tiro SW 3.n 101 Operation Ventilation mode SIMV/PS (optional) The ventilation mode SIMV (synchronized intermittent mandatory ventilation) is a mixture of ventilation and spontaneous breathing. In ventilation SIMV mode, the patient can breathe spontaneously. The ventilation is done synchronously to the inspiratory effort of the patient. The mandatory breaths are defined based on the following parameters: – VT – Freq – TINSP �…

  • 160, Dräger Fabius Tiro Troubleshooting 160 Instructions for use Fabius Tiro SW 3.n (7) POWER FAIL ! Fabius not connected to mains power. General power failure. Plug in the mains plug. (1) PRES APNOEA ALARM OFF ! Pressure alarm messages are deactivated in mode ManSpont. Activate the pressure alarm messages. (2) PRES THRESHOLD LOW ! The ventilation parameters are modified without chang- ing the alarm settings (see chapter »Changing the alarm limits» on page 134). Press AutoSet softk…

  • 67, Instructions for use Fabius Tiro SW 3.n 67 Assembly and preparation 4 Connect the fresh-gas hose (C) to the corresponding connection of the compact breathing system. 5 Connect the ventilator hose to the corresponding connector (D) on the anesthesia workstation. 6 Connect the other end of the ventilator hose to the ventilator connector (E) of the compact breathing system. If Fabius has a screw connection, the sealing rings of this screw connection must be undamaged and clean. Only han…

  • 209, Instructions for use Fabius Tiro SW 3.n 209 Annex Annex Form for daily checkout and pre-use checkout………………………………………………… 210 Checklist…………………………………………………. 211

  • 18, Application 18 Instructions for use Fabius Tiro SW 3.n Do not use Fabius in the following environments: – Outside of massive buildings – In intensive care units – During patient transport – In vehicles, airplanes, or helicopters The MEDIBUS and Vitalink protocols MEDIBUS and Vitalink are software protocols for the transfer of data between Fabius and an external medical or non-medical product (e.g., hemodynamic monitors, data management systems, or W…

  • 30, Overview 30 Instructions for use Fabius Tiro SW 3.n Supplemental O2 delivery (optional) The supplemental O2 delivery supplies pure oxygen with an exact metered flow, e.g., for O 2 insufflation using a face mask during a regional anesthesia. The supplemental O 2 delivery is not only possible in standby mode and during operation, but also if Fabius is switched off. The supplemental O 2 delivery can supply additional inspiratory oxygen for the patie…

  • 221, Instructions for use Fabius Tiro SW 3.n 221 Index Index Default settings Volume control . . . . . . . . . . . . . . . . . . . . . . 133 A Abbreviations . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 Adopting ventilation settings during mode change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103 Airway pressure monitoring . . . . . . . . . . . . . . .122 Alarm logbook. . . . . . . . . . . . . . . . . . . . . . . . . . 130 Accessing . . . . . . …

  • 149, Instructions for use Fabius Tiro SW 3.n 149 Troubleshooting When the battery is completely empty, Fabius switches off and generates an acoustic alarm signal (continuous tone for approx. 30 seconds). All customized settings, including the alarm limits, that deviate from the default settings are lost. The following ventilation modes are still possible: – Manual ventilation – Spontaneous breathing All pneumatic functions of Fabius are still available: – APL valve – Pressure gauge fo…

  • 152, Troubleshooting 152 Instructions for use Fabius Tiro SW 3.n Alarm – Cause – Remedy Alarm messages are displayed in hierarchical form in the alarm message field of the main screen, see chapter »Screen display» on page 45. The priority of the alarm messages is marked by exclamation points. The alarm messages are only displayed on colored background if the option «Color display» is activate…

  • 166, Cleaning, disinfection and sterilization 166 Instructions for use Fabius Tiro SW 3.n Removing the endotracheal suction system  Remove the suction regulator and suction bottle, see the associated instructions for use. Reprocessing procedures Classification of medical devices For reprocessing, the medical devices and their components are classified according to their type of application and the resulting risks: – Non-critical medical devices: Surfaces acces…

  • 130, Dräger Fabius Tiro Configuration 130 Instructions for use Fabius Tiro SW 3.n Troubleshooting with failed test of the overpressure safety valve  Repeat leakage test. If the test of the overpressure safety valve continues to fail, contact DrägerService or the authorized local service partner. Accessing the alarm logbook The alarm logbook lists all alarm messages with the respective date and time. Up to a maxim…

  • 87, Instructions for use Fabius Tiro SW 3.n 87 Operation Standby page after start-up In Standby mode, different instructions (A) and information (B) are displayed on the screen. A To start operation press one of the keyslocated to the left of the display B Last system test, last leakage/compliance test, system leakage, ventilator leakage, compliance Setting the fresh-gas flow The fresh-gas settings can be changed before a ventilation…

  • 83, Dräger Fabius Tiro Instructions for use Fabius Tiro SW 3.n 83 Getting started Daily checkout and pre-use checkout After preparing the medical device, the daily checkout and the pre-use checkout must be performed according to the appendix to these instructions for use. This ensures that the medical device is ready for operation. Switching on Prerequisite: The device is prepared (see chapter »Cleaning, disinfection and sterilization» on page 161) and assembled ready …

  • 47, Instructions for use Fabius Tiro SW 3.n 47 Operating concept Selecting and setting the ventilation parameters Example: Changing the parameter VT in Volume Control mode Prerequisite: Fabius is in Volume Control mode 1 Press the VT softkey (B). – The pressure waveform (A) is replaced by a dialog window with ventilation settings (C). – The key (D) is highlighted. 2 Select new value and confirm. – The…

  • 23, Instructions for use Fabius Tiro SW 3.n 23 Overview Power supply unit for COSY heating (rear view) A Power inlet B LED indicator for power supply C Cable clamp 21015 A B C

Dräger Medical Fabius Tiro Technical & Service Manual

  • Contents

  • Table of Contents

  • Troubleshooting

  • Bookmarks

Quick Links

Technical Service Manual

Fabius Tiro ®

Anesthesia System

Emergency Care • OR/ Anesthesia • Critical Care • Home Care

RETURN TO THIS MANUAL’S TABLE OF CONTENTS

RETURN TO CD-ROM TABLE OF CONTENTS

Revision B

5/25/04

6020.002

4118302-002

Because you care

loading

Related Manuals for Dräger Medical Fabius Tiro

Summary of Contents for Dräger Medical Fabius Tiro

  • Page 1
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Technical Service Manual Fabius Tiro ® Anesthesia System Revision B 5/25/04 6020.002 4118302-002 Because you care Emergency Care • OR/ Anesthesia • Critical Care • Home Care…
  • Page 2
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Copyright by Dräger Medical AG & Co. KGaA, Lübeck, Germany. No reproduction allowed for commercial purposes. Read and understand the Instructions for Use/Operator’s Manual. This Technical Documentation does not replace the Instructions for Use/Operator’s Manual.
  • Page 3: Table Of Contents

    General Troubleshooting Guidelines………………3 Copyright……………………..6 Trademark Notices………………….. 6 Disclaimer ……………………..6 Function Description ……………………7 General Information about the Fabius Tiro …………….9 Fabius Tiro Function Diagram……………….. 14 Battery Backup……………………16 Fabius Tiro Piping Diagram………………..17 Function Description of Gas Box………………19 SORC (Sensitive Oxygen Ratio Controller) ……………

  • Page 4
    Guidance and manufacturer’s declaration-electromagnetic immunity ……. 54 Guidance and manufacturer’s declaration-electromagnetic immunity ……. 55 Recommended separation distances between portable and mobile RF communications equipment and the Fabius Tiro……………… 57 TROUBLESHOOTING GUIDE ………………..61 Troubleshooting ……………………. 63 Power Supply and Voltage Distribution …………….63 Battery……………………..
  • Page 5
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO CONTENTS (continued) DESCRIPTION PAGE Alarms ……………………..123 No Fresh Gas……………………124 Fresh Gas Low Alarm …………………. 125 Threshold Low Alarm ………………….. 126 Pressure……………………… 127 Ambient Pressure ………………….128 Plateau-Mean Display Screen………………
  • Page 6
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS CONTENTS (continued) FABIUS TIRO DESCRIPTION PAGE Oxygen Sensor Calibration ………………..214 Pressure Calibration………………….216 Fresh Gas Flow Calibration………………..217 PEEP Valve Calibration………………..218 Vacuum Adjustment ………………….219 Vacuum Pressure Pump Assembly (Software Version 2.N)……….
  • Page 7: General

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS General…

  • Page 8
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 9: Recommendations

    America. For service in Europe, call 49 (451) 882-4222. For service in other countries, call (215) 721-5402. Draeger Medical, Inc. recommends that the Fabius Tiro be serviced at six month intervals. Periodic Manufacturer’s Certification agreements are avail- able for equipment manufactured by Draeger Medical, Inc. Please contact us for further information concerning these agreements.

  • Page 10
    RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro General There are two possible mounting configurations for the Fabius Tiro, a wall mounted unit and a trolley mounted unit. A general arrangement of both mounting configurations of the Fabius Tiro anesthesia system are shown in…
  • Page 11
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS General Fabius Tiro Figure 2 Fabius Tiro — Trolley Mount Configuration Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 12: Copyright

    Trademark Notices Datagrip, DrägerService, ORM, Quality Service For Life, Respitone, Narko- med, Vigilance Audit, Vitalert, Vitalink, Narkomed GS, Fabius, Fabius Tiro, and Fabius GS are registered trademarks of Draeger Medical, Inc. All other products or name brands are trademarks of their respective owners.

  • Page 13: Function Description

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description…

  • Page 14
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 15: General Information About The Fabius Tiro

    – Breathing system – Pneumatic Assembly – Ventilator – Anesthetic Vaporizer(s) – Trolley Mount and Wall Mount Figure 1 Front View of Fabius Tiro Anesthesia System — Wall Mount Configuration Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…

  • Page 16
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 2 Front View of Fabius Tiro Anesthesia System — Trolley Mount Configuration Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 17
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 3 Back View — Interface Panel and Power Entry Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 18
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 4 Side View — Gas Pipeline Inlets and Tethered Yoke — Wall Mount Configuration Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 19
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 5 Back/Side View — Gas Pipeline and Cylinder Hose Connections — Trolley Mount Configuration Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 20: Fabius Tiro Function Diagram

    RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Fabius Tiro Function Diagram Figure 6 Functional Diagram of Fabius Tiro — Typical for Breathing System P/N 4116398 or 4117529 Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…

  • Page 21
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 7 Function Diagram of Fabius Tiro — Typical for Breathing System P/N 4118378 or 4118379 Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 22: Battery Backup

    Function Description Battery Backup Fabius Tiro backup power is provided by two series-connected 12 V rechargeable batteries. These batteries remain on charge as long as the machine is plugged into an active AC outlet. Should power to the main con-…

  • Page 23: Fabius Tiro Piping Diagram

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Fabius Tiro Piping Diagram Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…

  • Page 24
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 9 Fabius Tiro 3-Gas Piping Diagram Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 25: Function Description Of Gas Box

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Function Descrip- The supply gases flow through the filters and non-return valves in the gas tion of Gas Box inlet assembly. Pipeline supply pressures are indicated on gauges located on the flowmeter assembly.

  • Page 26: Sorc (Sensitive Oxygen Ratio Controller)

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 11 Gas Box Functional Diagram (Part 2 of 2) SORC (Sensitive The SORC is a control element that functions like an N2O shut-off device and Oxygen Ratio Con- ensures a vital O2 concentration in the fresh gas.

  • Page 27
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 12 SORC Functional Diagram (Part 1 of 2) The flow control valves are used to adjust the O2 and N2O flows. Restrictors located at the outlets of the SORC generate back-pressures.
  • Page 28: Compact Breathing System, Cosy Ii

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 13SORC Functional Diagram (Part 2 of 2) Compact Breathing The Cosy II compact breathing system allows various modes of patient venti- System, Cosy II lation: manual and spontaneous breathing, volume controlled, and pressure controlled.

  • Page 29
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 14 Compact Breathing System, Cosy II — Typical for P/N 4116398 or 4117529 Table 1 Key, Figure 14 PEEP/Pmax valve Flow sensor (Spirolog)
  • Page 30
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 15 Compact Breathing System, Cosy II — Typical for P/N 4118378 or 4118379 Table 2 Key, Figure 15 PEEP/Pmax valve Flow sensor (Spirolog)
  • Page 31: Manual Ventilation

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Manual Ventilation Manual Ventilation: General During manual ventilation, the APL valve is set to the «MAN» position. The patient system safety valve is activated. The piston of the ventilator is in the upper end position in order to reduce the volume of the ventilator.

  • Page 32
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 17 Manual Ventilation (Inspiration) — Typical for Breathing System P/N 4118378 or 4118379 Manual Ventilation: Expiration — Typical for Breathing System P/N 4116398 or…
  • Page 33
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 18 Manual Ventilation (Expiration) — Typical for Breathing System P/N 4116398 or 4117529 Manual Ventilation: Expiration — Typical for Breathing System P/N 4118378 or…
  • Page 34: Spontaneous Breathing

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 19 Manual Ventilation (Expiration) — Typical for Breathing System P/N 4118378 or 4118379 Spontaneous Spontaneous Breathing: General Breathing A prerequisite for spontaneous breathing is that the patient is supplied with a sufficient amount of fresh gas.

  • Page 35
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro The patient inhales the gas mixture (expiratory gas and fresh gas) from the breathing bag. The gas mixture flows through the fresh-gas decoupling valve, the inspiratory valve, the O2 sensor, the inspiratory hose, and through the Y- piece into the lung.
  • Page 36
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 21 Spontaneous Breathing (Inspiration) — Typical for Breathing System P/N 4118378 or 4118379 Spontaneous Breathing: Expiration — Typical for Breathing System P/N…
  • Page 37
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro When the breathing bag is full, any excess gas mixture flows through the non-return valve into the anesthetic gas scavenging system. Figure 22 Spontaneous Breathing (Expiration) — Typical for Breathing System P/N 4116398 or 4117529 The CO2 is scrubbed from the expiratory gas by the soda lime contained in the absorber.
  • Page 38: Volume/Pressure Mode Ventilation

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description The expiratory gas flows from the lung through the expiratory hose, the flow sensor, the PEEP control valve, the expiratory valve, the breathing bag, and through the absorber.

  • Page 39
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro The safety valve of the patient system makes sure that no pressures greater than 75 cmH2O build up in the system. During ventilation, the pressure limit (Pmax) can be adjusted on the control box.
  • Page 40
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 24 Volume Control Ventilation (Inspiration) — Typical for Breathing System P/N 4116398 or 4117529 Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 41
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 25 Volume Control Ventilation (Inspiration) — Typical for Breathing System P/N 4118378 or 4118379 Volume/Pressure Control Mode: Expiration During expiration, the inspiratory valve remains closed thus preventing rebreathing into the inspiratory branch.
  • Page 42
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Any excess fresh-gas flows through the APL bypass valve, and through the non-return valve into the anesthetic gas scavenging system. Figure 26 Volume Control Ventilation (Expiration) — Typical for Breathing System P/N 4116398 or 4117529 Dräger Medical AG &…
  • Page 43: Cosy Ii Absorber

    The ventilator is located in a swing-out compartment at the left side of the Fabius Tiro. A hose terminal is provided on the left side of the compartment for connection to the breathing system. Fresh gas is delivered to the patient by a piston that is driven by a motor and ball-screw arrangement.

  • Page 44
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Two diaphragms (upper and lower) comprise a bag-type rolling seal that sur- rounds the piston. Vacuum from the pneumatic assembly (described in a later paragraph) is provided between the outside of the seal and the cylinder, to ensure proper operation of the seal during piston movement.
  • Page 45: High Pressure Safety Valve

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 28 Ventilator (piston shown in down position) The top of the ventilator assembly (patient system) contains two valves: High Pressure If the pressure limit control fails, the patient system high pressure safety valve Safety Valve limits the gas pressure.

  • Page 46: Negative Pressure Relief Valve

    The negative pressure relief valve allows the patient to spontaneously Relief Valve breathe ambient air should the medical gas supply and/or Fabius Tiro fail. The opening pressure of this valve is -8 mbar. Figure 30 Sectional View of the Negative Pressure Relief Valve…

  • Page 47: Peep/Pmax Valve Control

    Fabius Tiro Figure 31 Pneumatic Control System Schematic PEEP/Pmax Valve When the Fabius Tiro is operating in the automatic mode, the pump on the Control pneumatic assembly is running, and the electronic PEEP valve receives a signal from the main control PCB. The amount of current supplied to the coil…

  • Page 48
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description When the machine is operating in the Manual mode, the pump on the pneu- matic assembly (and the ventilator) is stopped, and the spring-loaded APL bypass valve in the breathing system closes, directing exhaled gas through the APL valve.
  • Page 49: Electronic Block Diagram

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Electronic Block Diagram Figure 32 Electronic Block Diagram Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…

  • Page 50: Control Pcb

    RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Control PCB The control PCB provides the following functions in the Fabius Tiro: 11.1 Flowmeter Receives flow rate data from the N2O, Air, and O2 flow sensors and provides fresh gas display information for these gases.

  • Page 51: Control Panel Assembly

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro Figure 33 Controller Functional Block Diagram Control Panel The control panel assembly consists of a 320 x 240 pixel graphical display, a Assembly table lamp with six LEDs, a membrane keypad, rotary encoder and speaker.

  • Page 52
    Figure Figure 34 Control Panel Block Diagram An illustration of the control panel is shown in Figure Figure 35 Fabius Tiro Control Panel (Main Service Screen Illustrated) Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 53: Fio2 Measurement

    Descriptions of the numbered items in Figure 35 are given in the Table Table 3 Fabius Tiro Control Panel Key for Figure 35 ITEM FUNCTION Selects volume controlled ventilation mode. Refer to Operator’s Manual Select pressure controlled ventilator mode. Refer to Operator’s Manual…

  • Page 54: Respiratory Flow Measurement

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 36 O2 Sensor The O2 to be measured diffuses through the Teflon membrane, reacts at the gold cathodes (negative polarity) and forms lead oxide and water at the lead anode (positive polarity).

  • Page 55: Gas Flow Rate Measurement

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Function Description Fabius Tiro A second platinum wire (B) in the measuring tube is used to compensate for interferences from different gases present in the respiratory gas. The heat removed from the second platinum wire is measured during inspiration when the gas flow is zero.

  • Page 56: Vaporizer

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Function Description Figure 38 Flow Sensor Details Figure 39 Flow of Gases through Sensors Vaporizer Refer to separate technical documentation of the anesthetic vaporizer. Dräger Medical AG & Co. KGaA 6020.002…

  • Page 57: Electromagnetic Testing And Compliance

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS ELECTROMAGNETIC TESTING AND COMPLIANCE…

  • Page 58
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 59: Electromagnetic Testing And Compliance

    Guidance and manu- The Fabius Tiro is intended for use in the electromagnetic environment spec- facturer’s declara- ified below. The customer or the user of the Fabius Tiro should assure that it tion-electromagnetic is used in such an environment. emissions Dräger Medical Systems, Inc.

  • Page 60: Guidance And Manufacturer’s Declaration-Electromagnetic Immunity

    Guidance and manu- The Fabius Tiro is intended for use in the electromagnetic environment spec- facturer’s declara- ified below. The customer or the user of the Fabius Tiro should assure that it tion-electromagnetic is used in such an environment. immunity…

  • Page 61: Guidance And Manufacturer’s Declaration-Electromagnetic Immunity

    Guidance and manu- The Fabius Tiro is intended for use in the electromagnetic environment spec- facturer’s declara- ified below. The customer or the user of the Fabius Tiro should assure that it tion-electromagnetic is used in such an environment. immunity…

  • Page 62
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Electromagnetic Testing and Compliance Fabius Tiro Immunity IEC 60601 Compliance Electromagnetic environ- test test level level ment-guidance Recommended separation distance Conducted 3 Vrms [V1] V d=[3.5/V1]vP Complies…
  • Page 63: Equipment And The Fabius Tiro

    To assess the electromagnetic environment due to fixed RF transmitters, an electromagnetic site survey should be considered. If the measured field strength in the location in which the Fabius Tiro is used exceeds the applicable RF compliance level above, the Fabius Tiro should be observed to verify normal operation.

  • Page 64
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Electromagnetic Testing and Compliance Fabius Tiro Equipment and the Fabius Tiro Rated maxi- Separation distance according to frequency of transmit- mum output ter (meters) power of transmitter…
  • Page 65
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Electromagnetic Testing and Compliance NOTE These guidelines may not apply in all situations. Electromagnetic propaga- tion is affected by absorption and reflection from structures, objects, and people.
  • Page 66
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Electromagnetic Testing and Compliance Fabius Tiro Dräger Medical Systems, Inc. 6020.002 Revision B Released…
  • Page 67: Troubleshooting Guide

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS TROUBLESHOOTING GUIDE…

  • Page 68
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 69: Troubleshooting

    5) are also included in this section. Power Supply and In the Fabius Tiro, the power supply delivers 28 VDC to the main controller Voltage Distribution unit PCB assembly. Some of the other voltages derived on this assembly can be measured at the connectors listed in Table 1. Fuse data is listed in Table 2.

  • Page 70
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Troubleshooting Figure 1 Fabius Tiro Block Diagram (Electrical) Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 71
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Troubleshooting Fabius Tiro Figure 2 Main Controller PCB Connector Locations (P/N 4116632) Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 72
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Troubleshooting Figure 3 Main Controller PCB Connector Locations (P/N 4118079) Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 73
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Troubleshooting Fabius Tiro Figure 4 Fabius Tiro Piping Diagram Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 74: Battery

    Table 3 lists common failure modes and symptoms (excluding simultaneous Guides multiple faults) for the monitoring and display devices in the Fabius Tiro. Each failure mode or symptom is keyed to a troubleshooting guide flow chart at the back of this section to assist the service representative in locating the cause of a problem.

  • Page 75
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Troubleshooting Fabius Tiro Table 3 Fabius Tiro Failure Mode and Symptom List Failure Mode/Symptom Corrective Action Loss of O2 Monitor Figure 6 Loss of Breathing Pressure Monitor…
  • Page 76
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Troubleshooting Figure 6 Loss of O2 Monitor Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 77
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Troubleshooting Fabius Tiro Figure 7 Loss of Breathing Pressure Monitor Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 78
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Troubleshooting Figure 8 Loss of Respiratory Volume Monitor Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 79
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Troubleshooting Fabius Tiro Figure 9 No Audio Alarms Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 80
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Troubleshooting Figure 10 Serial Port Communication Failure Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 81
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Troubleshooting Fabius Tiro Figure 11 No O2 Supply Pressure Alarms Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 82
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Troubleshooting Figure 12 Main Display Blank Upon System Power-up Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 83
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Troubleshooting Fabius Tiro Figure 13 Keypad Inoperative Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 84
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Troubleshooting Figure 14 Ventilator Inoperative Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 85
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Troubleshooting Fabius Tiro Figure 15 Fresh Gas Display Blank or Not Working Properly Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 86
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Troubleshooting Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 87: Diagnostics

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS DIAGNOSTICS…

  • Page 88
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 89: Diagnostics

    The screen illustrations contained in this section are for reference only and therefore may or may not reflect the software version currently installed. The Fabius Tiro diagnostic system monitors and records the status of its internal hardware when the machine is turned on. The status of each test is…

  • Page 90
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics SERVICE ACCESS SCREEN ENTRIES/ACTIONS Select Market Kit U.S./Non-U.S. Calibration: Fresh Gas Flow Store zero/Exit Pressure Store zero/Exit Store zero/Exit Peep Calibrate/Exit Configure: Model Type…
  • Page 91
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 1 Power-up Diagnostics Screen Figure 2 Standby Screen Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 92
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Further diagnostic functions are available through service screens that can be called up at the display panel. If no display is present upon system power-…
  • Page 93: System Service Screen

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro System Service The System Service Screen shown in Figure 3 displays system service data. Screen Press the rotary knob to go to the Main Service screen.

  • Page 94
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 95: Main Service Screen

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Main Service Screen The Main Service Screen shown in Figure 4 lists the service functions avail- able under each of the displayed categories. Turn the rotary knob to move the scroll box to the desired category, then press the knob to confirm.

  • Page 96
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 97: Service Log

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Service Log When the Service Log category is selected, the screen shown in Figure 5 will appear. Turn the rotary knob to scroll down to select the desired function, then press the knob to confirm.

  • Page 98
    Scroll to the return arrow and press the rotary knob to return to the Service Log category screen. Tables of service log entries, error codes, and their descriptions can be found Table 1 through Table Fabius Tiro Service Log Table 1 Communication Errors Entries: Code Description…
  • Page 99
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Code Description Possible Cause C009 Excessive Framing Bad processor, incorrect settings, external device incorrect operation C010 Excessive Parity Bad processor, incorrect settings, external device incorrect operation…
  • Page 100
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Code Description Possible Cause F012 Diag Battery Battery voltage on pwr up below Table 4 System Errors Code Description Possible Cause I011 L2 SW Watchdog…
  • Page 101
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Table 5 Service Log Events Code Description Possible Cause S006 Service Log Clear Log cleared by service tech, SW upgrade SS90 test message Factory test — no failure…
  • Page 102
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Code Description Possible Cause V042 Motor Voltage Error Motor voltage has dropped below minimum required for auto venti- lation while in Volume or PCV…
  • Page 103: Real Time Values

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Code Description Possible Cause V072 COMP VH Fail in Range Unusable vent hose compliance value V073 COMP VH Fail out of Unusable vent hose compliance…

  • Page 104
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 8 Real Time Values Screen Appearance with PCB 4118079 Press the knob to return to the Service Log category screen. Table 8 Real Time Values Screen Key and Acceptable Range Data…
  • Page 105
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Label Description Acceptable Range Pump Speed Pump Motor Speed in RPM No MIN/MAX, typically 2400 to 2800 RPM when running Pump Power Percentage of full power in…
  • Page 106
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Message Description Condition +28 V supply fail- <25.2 or >30.8 Volts Check AC power, fuse or 28 V supply Temp sensor fail- <.5 or >1.5 Volts PCB problem 2.5 V supply failure <2.25 or >2.75 Volts…
  • Page 107: Preventive Maintenance

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Preventive Mainte- When the Preventive Maintenance category is selected, the screen shown in nance Figure 9 will appear. Turn the rotary knob to select Activate, then press the knob to confirm. The…

  • Page 108
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 10 PMS Due Date Screen To return to the main service screen, scroll to the return arrow and press the knob. Dräger Medical AG & Co. KGaA 6020.002…
  • Page 109: General

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro General When the General category is selected, the screen shown in Figure 11 will appear. Turn the rotary knob to scroll down to select the desired function, then press the knob to confirm.

  • Page 110: Reset Hours Run

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 12 Serial Number Screen To return to the General category screen, scroll to the return arrow and press the knob. Reset Hours Run…

  • Page 111: Reset Last Service Date

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 13 Reset Hours Run Screen To return to the General category screen, scroll to the return arrow and press the knob. Reset Last Service…

  • Page 112: Select Market Kit

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 14 Reset Last Service Date Screen To return to the General category screen, scroll to the return arrow and press the knob. Select Market Kit…

  • Page 113
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 15 Select Market Kit Screen (US) Figure 16 Select Market Kit Screen (Non-US) Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 114
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics To return to the General category screen, scroll to the return arrow and press the knob. Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 115: Calibration

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Calibration When the Calibration category is selected, the screen shown in Figure 17 will appear. Turn the rotary knob to scroll down to select the desired function, then press the knob to confirm.

  • Page 116: Pressure Calibration

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 18 Fresh Gas Flow Calibration Screen Press the Exit key to return to the Calibration category screen, or the Standby key to return to the Standby screen.

  • Page 117: O2 Zero Calibration

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 19 Pressure Calibration Screen Press the Exit key to return to the Calibration category screen, or the Standby key to return to the Standby screen.

  • Page 118: Peep Valve Calibration

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 20 O2 Zero Calibration Screen Press the Exit key to return to the Calibration category screen, or the Standby key to return to the Standby screen.

  • Page 119
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 21 PEEP Calibration Screen Press the Exit key to return to the Calibration category screen, or the Standby key to return to the Standby screen.
  • Page 120
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 121: Configure

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Configure When the Configure category is selected, the screen shown in Figure 22 will appear. Turn the rotary knob to scroll down to select the desired function, then press the knob to confirm.

  • Page 122: Model Type

    To reconfigure the unit, contact DrägerService — Technical Support: Phone 1-800-4-Drager, Phone: 215-721-5402, or e-mail to techsupport@drae- germed.com and provide the following information to receive the necessary release codes: – Machine Type (Fabius GS or Fabius Tiro) – Feature Description and Part Number – Machine Serial Number –…

  • Page 123: Standard Options

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 24 Typical Model Type Screen Standard Options When the Standard Options category is selected, the screen shown in Figure will appear. Turn the rotary knob to scroll down to select the desired function, then press the knob to confirm.

  • Page 124: Flowmeter

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 25 Standard Options Screen To return to the Configure screen, scroll to the return arrow and press the knob. 7.2.1 Flowmeter When Flowmeter is selected, the screen shown in one of the following illus-…

  • Page 125: O2 Position (Virtual Flowtubes)

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 26 Flowmeter Selection Screen To return to the Standard Options category screen, scroll to the return arrow and press the knob. 7.2.1.1 O2 Position (Virtual…

  • Page 126: Gas Selection

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 27 O2 Flowmeter Position Screen (Virtual Flowtubes) To return to the Flowmeter selection screen, scroll to the return arrow and press the knob.

  • Page 127: Flowtube Resolution

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 28 Gas Selection Screen To return to the Flowmeter selection screen, scroll to the return arrow and press the knob. 7.2.1.3 Flowtube Resolution…

  • Page 128: O2 Whistle

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 29 Flowtube Resolution Screen To return to the Flowmeter selection screen, scroll to the return arrow and press the knob. 7.2.2 O2 Whistle…

  • Page 129: Alarms

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 30 O2 Whistle Selection To return to the Configure category screen, scroll to the return arrow and press the knob. 7.2.3 Alarms When Alarms is selected, the screen shown in Figure 31 will appear.

  • Page 130: No Fresh Gas

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 31 Alarms Selection Screen To return to the Configure category screen, scroll to the return arrow and press the knob. 7.2.3.1 No Fresh Gas…

  • Page 131: Fresh Gas Low Alarm

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 32 No Fresh Gas Selection Screen To return to the Alarms category screen, scroll to the return arrow and press the knob. 7.2.3.2 Fresh Gas Low Alarm…

  • Page 132: Threshold Low Alarm

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 33 Fresh Gas Alarm Selection Screen To return to the Alarms category screen, scroll to the return arrow and press the knob. 7.2.3.3 Threshold Low Alarm…

  • Page 133: Pressure

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Figure 34 Threshold Low Alarm Selection Screen To return to the Alarms category screen, scroll to the return arrow and press the knob. 7.2.4…

  • Page 134: Ambient Pressure

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics To return to the Configure category screen, scroll to the return arrow and press the knob. 7.2.4.1 Ambient Pressure When Ambient Pressure is chosen, the screen will appear as shown in Figure 36.

  • Page 135: Secure Options

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro When Plateau is chosen, the screen will appear as shown in Figure 37. Turn the rotary knob to make the desired selection, and press the knob.

  • Page 136
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 38 Secure Options — Enabled Inquiries regarding Secure Options or Ventilator Options shall be directed to: DrägerService — Technical Support, Phone: 1-800-4-Drager, Phone: 215-721- 5402, or e-mail to techsupport@draegermed.com.
  • Page 137: Serial Port

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Serial Port When the Serial Port category is selected, the screen shown in Figure 39 will appear. Turn the rotary knob to select Parameters, then press the knob to confirm.

  • Page 138
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Figure 40 Serial Port Parameters Screen Table 11 Values for Parameters Item Selections Factory Default BAUD RATE 1200, 2400, 4800, 9600 9600, 19200, 38400…
  • Page 139: Pump On/Off

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Diagnostics Fabius Tiro Pump On/Off The pump on/off softkey provides the ability to toggle the pump ON or OFF as part of the troubleshooting and diagnostics process.

  • Page 140
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Diagnostics Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 141: Replacement Procedures

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS REPLACEMENT PROCEDURES…

  • Page 142
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 143: Replacement Procedures

    Fabius Tiro Replacement Procedures This section outlines removal and replacement procedures for the field- replaceable assemblies of the Fabius Tiro Anesthesia System. These procedures are to be performed only by a qualified Technical Service Representative (TSR). The following are the only procedures authorized by DrägerService to be per- formed in the field.

  • Page 144
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Dräger Medical AG & Co. KGaA 6020.002 Revision A Released…
  • Page 145: Core Module Inversion

    The following Core Module Inversion instructions is referenced throughout sion many of the replacement procedures found within the documentation for the Fabius Tiro. Its purpose is to provide general instructions to safely invert the unit upside down to perform certain service. Core Module Inver- 1.

  • Page 146
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure 6. Reinstall the vaporizer (refer to the Vaporizers section for details). 7. Reinstall any previously removed third party monitoring devices and accessories to the unit.
  • Page 147
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Figure 2 Wall Mount Service Access Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 148
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 149: Wall Mount Service Access Procedure (If Applicable)

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Wall Mount Service 1. Remove the Vaporizer (Refer to the Vaporizers Section). Access Procedure (If 2. Make the necessary provisions to all monitoring devices, breathing sys-…

  • Page 150
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 151: Cylinder Yokes (Fixed) And Regulators

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Cylinder Yokes Replacement of a yoke, check valve, or cylinder regulator requires that the (Fixed) and Regula- yoke be removed from the anesthesia machine.

  • Page 152
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure a) Open the cylinder valve and check for a pressure indication on the corresponding cylinder pressure gauge. – O2: 1000 psi – N2O : 700 psi b) Close the cylinder valve and remove the cylinder from the yoke.
  • Page 153
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Figure 3 Cylinder Yoke and Regulator Assemblies Dräger Medical AG & Co. KGaA 6020.002 Revision B Draft…
  • Page 154
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Dräger Medical AG & Co. KGaA 6020.002 Revision B Draft…
  • Page 155: Cylinder Pressure Gauges

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Cylinder Pressure Each pressure gauge is secured by two 6-32 kep nuts, as shown in Figure Gauges Access to gauge mounting nuts and tubing connections is at the underside of the machine.

  • Page 156
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 4 Cylinder Pressure Gauges Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 157: Auxiliary Oxygen Flow Meter

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Auxiliary Oxygen The auxiliary oxygen flowmeter is attached to the outside of the ventilator Flow Meter door on the left side of the machine, by a stud and nut arrangement — accessi- ble by opening the door.

  • Page 158
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 5 Auxiliary O2 Flowmeter Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 159: Vaporizers

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Vaporizers The vaporizer mounting is shown in Figure 6. Before removing a vaporizer from the machine for shipment, it must be completely drained and dried in accordance with the procedure given below.

  • Page 160
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure 13. Inspect the O-rings on the manifold and replace them if needed. 14. Install the replacement vaporizer on the manifold and turn the locking lever to secure the vaporizer to the manifold.
  • Page 161: O2 Flush Valve

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro O2 Flush Valve The O2 flush valve is accessible from the underside of the table top. Valve removal requires disconnecting the plastic tubing and removal of the fittings.

  • Page 162
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 7 O2 Flush Valve Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 163: Caster

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Caster The casters are mounted into the frame rails on the trolley via a nut and stem arrangement. A typical arrangement is shown in Figure 8.

  • Page 164
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 8 Caster Replacement Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 165: Ventilator

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Ventilator The ventilator and door assembly are retained in the monitor housing by a hinge rod. Figure 9 Figure 10 show the hinge arrangement and the dis- connects needed to remove the ventilator from the machine.

  • Page 166
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure 16. Remove the ventilator from the door by removing Screw A (see Figure ) and sliding out the upper and lower hinge bushings.
  • Page 167
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Figure 9 Ventilator Replacement Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 168
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 10 Ventilator Assembly Details Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 169
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Ventilator Servicing: Upper 17. Release the three clamps holding the patient assembly to the upper cylin- Diaphragm (patient side) der; lift the patient assembly up and out.
  • Page 170
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 12 Lower Diaphragm Removal 26. Install the replacement diaphragm down over the piston; fold the lower lip of the diaphragm (now facing up) over the piston and reinstall the retain- ing ring in the inner groove of the diaphragm inside the piston.
  • Page 171
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Figure 13 Lower Diaphragm Installation 27. Reinstall the O-ring in the groove on the outside of the diaphragm. 28. Slightly roll the diaphragm down the piston until the diaphragm (overlaps) covers the O-ring evenly around the bottom.
  • Page 172
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 14 Lower Cylinder and Motor Assembly Details 32. While holding the cylinders together, move the band clamp into position and reinstall its bolt to join the cylinders. Make sure the band clamp is…
  • Page 173
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Motor/Ballscrew Assembly NOTE Upper and lower cylinders must be separated, and piston must be removed. 33. At the bottom of the lower cylinder, remove the ground plate, and remove the center cap.
  • Page 174
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure rod up through the table and up through the lower hinge bushing. Tilt the ventilator assembly into position and continue sliding the rod up and into the upper hole in the monitor housing until the E-ring groove on the rod is visible just above the upper hinge bushing.
  • Page 175
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro 68. Secure the three clamps holding the patient assembly to the upper cylin- der. 69. Reconnect the ventilator chamber sensor hose. 70. Reconnect the ventilator hose to the patient system.
  • Page 176
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 177: Gas Inlet Assembly (Including O2 Supply Pressure Switch)

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Gas Inlet Assembly The gas inlet assembly is attached to the side of the gas box assembly as (including O2 supply shown in Figure 15.

  • Page 178
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 15 Gas Inlet Assembly Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 179: Battery

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Battery The two 12 V rechargeable batteries are located in the vent & monitor assem- bly behind the front bezel. The batteries and their connections are accessible…

  • Page 180
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 16 Battery Replacement Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 181: Power Supply

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Power Supply The power supply is attached to the inside of the controller assembly back panel. Figure 17 shows the mounting and connection arrangement for the power supply.

  • Page 182
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 17 Power Supply Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 183: Control Pcb Assembly

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Control PCB Assem- The control PCB assembly is accessible by removing the back cover of the controller housing. Figure 18 shows the mounting arrangement and electrical connections to this assembly.

  • Page 184
    DrägerService — Technical Support: Phone 1-800-4-Drager, Phone: 215-721-5402, or e-mail to techsup- port@draegermed.com and provide the following information to receive the necessary release codes: – Machine Type (Fabius GS or Fabius Tiro) – Feature Description and Part Number – Machine Serial Number –…
  • Page 185
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro O2 Whistle Language Date Format Time Format O2 Position Alarm Pres. Sounds Units Germany Enabled German D/M/Y 24 Hour Left EN740 mbar UK/Ireland…
  • Page 186
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 18 Control PCB Assembly, P/N 4116632 Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 187
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Figure 19 Control PCB Assembly, P/N 4118079 Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 188
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 189: Pneumatic (Peep Control) Assembly

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Pneumatic (PEEP The Pneumatic assembly is accessible by removing the back cover of the Control) Assembly controller housing. Figure 20 shows the mounting, tubing and electrical con- nections for this assembly.

  • Page 190
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure 16. If Software version 2.N is installed, perform the Pump Calibration proce- dure in accordance with the Adjustment and Calibration Section. 17. Perform the PMS procedure.
  • Page 191: Flow Meter Bezel Assembly

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Flow Meter Bezel Following is the procedure for removing and replacing the flow meter bezel Assembly assembly. See Figure 21. This assembly comprises the fresh gas flow meter, flow control valves, flow sensors and filter, pipeline pressure gauges, SORC, and the fresh gas display PCB.

  • Page 192
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 21 Flowmeter Bezel Assembly Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 193: Fresh Gas Flow Meter

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Fresh Gas Flow Access to the fresh gas flow meter requires removal of the Flow Meter Bezel Meter Assembly. Figure 22 shows the tubing and mounting arrangement for the fresh gas flow tube.

  • Page 194
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 22 Fresh Gas Flow Meter Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 195: Flow Control Valves

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Flow Control Valves Flow control valves can be replaced from the front panel while the flow meter bezel assembly is in place. Figure 23 shows the hardware arrangement for a typical flow control valve.

  • Page 196
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 23 Flow Control Valves Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 197: Fresh Gas Flow Sensors And Filter Assembly

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Fresh Gas Flow Sen- Access to the flow sensors and filter assembly requires access to the Flow sors and Filter Meter Bezel Assembly.

  • Page 198
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure 13. Place the flow meter opening squarely over the O-ring and twist the flow meter side to side until it is seated onto the manifold. Do not force the flow meter over the O-ring or it will not seat properly.
  • Page 199: Pipeline Pressure Gauges

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Pipeline Pressure Access to the pipeline pressure gauges requires removal of the Flow Meter Gauges Bezel Assembly. Figure 25 shows the tubing and mounting arrangement for the gauges.

  • Page 200
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 25 Pipeline Pressure Gauges Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 201: Sorc (Sensitive Oxygen Ratio Controller)

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro SORC (Sensitive Access to the SORC requires removal of the Flow Meter Bezel Assembly. Oxygen Ratio Con- Figure 26 shows the tubing and mounting arrangement for the SORC. For troller) clarity, other sub-assemblies are not shown in the illustration.

  • Page 202
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 26 SORC Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 203: Fresh Gas Display Pcb

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Fresh Gas Display Access to the fresh gas display PCB requires removal of the Flow Meter Bezel Assembly. Figure 27 shows the cable connections and PCB mounting details.

  • Page 204
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 27 Fresh Gas Display PCB Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 205: Monitor Bezel Assembly

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Monitor Bezel The monitor bezel assembly comprises the keypad, flat panel display, rotary Assembly switch, and LED lamp PCB assembly. Access to the bezel assembly mount-…

  • Page 206
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Figure 28 Monitor Bezel Assembly Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 207: Spirolog Sensor And Cable

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Replacement Procedure Fabius Tiro Spirolog Sensor and 1. Set machine power switch to OFF and disconnect AC power from the Cable machine. 2. Remove the expiratory hose terminal from the breathing system, and slide the Spirolog sensor out of the breathing system.

  • Page 208
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Replacement Procedure Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 209: Adjustment And Calibration Procedures

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS ADJUSTMENT AND CALIBRATION PROCEDURES…

  • Page 210
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 211: Cylinder Pressure Regulator Adjustment

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Adjustment and Calibration Procedures Fabius Tiro Cylinder Pressure 1. Set the System Power switch to OFF. Regulator Adjust- ment NOTE Minimum cylinder pressures for this adjustment shall be N2O: 700 psi;…

  • Page 212
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures Figure 1 Cylinder Pressure Regulator Adjustment: O2 Connection Illustrated NOTE Cylinder pressure compensation for the N2O regulator is not required. Dräger Medical AG & Co. KGaA 6002.002…
  • Page 213: Gas Inlet Regulator Output Adjustment

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Adjustment and Calibration Procedures Fabius Tiro Cylinder Pressure (psi) Compensated Regulator Output Tolerances (-4/+2) 2000 27 — 33 (*30 — 36) 1800 28 — 34 (*31 — 37)

  • Page 214
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures a) Remove the top drawer by releasing the locking tabs located in the drawer slides (x2). b) Fully extend the writing tray to its out position.
  • Page 215: Oxygen Supply Pressure Alarm Switch Adjustment

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Adjustment and Calibration Procedures Fabius Tiro Figure 2 Setting Inlet Regulators Oxygen Supply Pressure Alarm Switch Adjustment NOTE If the Core Unit is wall mounted, refer to the…

  • Page 216
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures 4. Connect test pressure gauge (P/N 4114807) between machine’s oxygen pipeline inlet connector and the oxygen pipeline supply hose. 5. Open the O2 cylinder valve and set the System Power switch to ON.
  • Page 217: Sensitive Oxygen Ratio Controller (Sorc) Adjustment

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Adjustment and Calibration Procedures Fabius Tiro Figure 3 Oxygen Supply Pressure Alarm Switch Adjustment Sensitive Oxygen Ratio Controller (SORC) Adjustment NOTE If servicing a wall mount unit, refer to the…

  • Page 218
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures 1. Set the System Power switch to OFF. 2. Remove the two screws that secure the Service access panel near the rear of the unit.
  • Page 219
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Adjustment and Calibration Procedures Fabius Tiro 18. Slowly open the O2 flow control valve. 19. As the O2 flow increases, the N2O flow should also increase, to over 10 L/min.
  • Page 220: Oxygen Sensor Calibration

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures Figure 4 Sensitive Oxygen Ratio Controller (SORC) Adjustment Oxygen Sensor Cali- 1. Set the main power switch to ON. bration 2. Access the main service screen (ref.

  • Page 221
    NOTE If an “O2 Sensor Calibration Failed” message appears, refer to the Oxygen Monitoring section of the Fabius Tiro Operator’s Instruction Manual for fur- ther information. 11. Reinstall the O2 sensor assembly in the inspiratory valve dome.
  • Page 222: Pressure Calibration

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures Figure 6 Oxygen Monitor Service Screen Pressure Calibration 1. Set the main power switch to ON. 2. Access the main service screen (ref.

  • Page 223: Fresh Gas Flow Calibration

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Adjustment and Calibration Procedures Fabius Tiro Figure 7 Pressure Calibration Screen Fresh Gas Flow Cali- 1. Set the main power switch to ON. bration 2. Access the main service screen (ref.

  • Page 224: Peep Valve Calibration

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures Figure 8 Fresh Gas Flow Calibration PEEP Valve Calibra- tion NOTE Before performing the PEEP valve calibration, a valid pressure calibration and system leak test must be performed first.

  • Page 225: Vacuum Adjustment

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Adjustment and Calibration Procedures Fabius Tiro Figure 9 PEEP Valve Figure 10 PEEP Valve Calibration Screen Vacuum Adjustment The vacuum adjustment is located on the pneumatic assembly and is acces- sible by removing the back cover of the controller housing.

  • Page 226
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures NOTE If the Core Unit is wall mounted, refer to the Wall Mount Service Access Procedure prior to performing the following step.
  • Page 227: Vacuum Pressure Pump Assembly (Software Version 2.N)

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Adjustment and Calibration Procedures Fabius Tiro Vacuum Pressure Pump Assembly (Software Version 2.N) 10.1 Pump Calibration — If Applicable NOTE The ability to calibrate the pump is dependant upon the current PCB installed in the Core Unit.

  • Page 228
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Adjustment and Calibration Procedures Dräger Medical AG & Co. KGaA 6002.002 Revision B Released…
  • Page 229
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Periodic Manufacturer’s Certification Refer to Appendix A…
  • Page 230
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 231
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Spare and Replacement Parts List Appendix B…
  • Page 232
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 233: Software Update Procedure

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS SOFTWARE UPDATE PROCEDURE…

  • Page 234
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 235: Software Update Procedure

    Win32 program that adds the Fabius Tiro boot Strap load function to the orig- inal SENDIMG.EXE program that is currently used in existing products. When a Fabius Tiro does not have a valid bootable image installed, it can not perform an Automatic Image Reload Operation. The same PC and files are used (including SENDIMG.EXE V2).

  • Page 236
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Software Update Procedure Figure 1 Boot Flash Position Figure 2 Boot Strap Position 4. Connect the 3-pin plug end of the boot strap download cable (P/N 4117459) to J13 on the control PCB.
  • Page 237
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Software Update Procedure Fabius Tiro 8. Set the machine power switch to ON. The bootstrap load of the FLASH programmer load program then proceed according to the status mes- sages on the PC.
  • Page 238
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Software Update Procedure 13. Cycle machine power and verify all self-diagnostics indicate a PASS con- dition. NOTE: NVRAM settings will be set when step is performed.
  • Page 239
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Software Update Procedure Fabius Tiro Figure 7 Boot Strap Jumper and Download Connections on Control PCB P/N 4118079 Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 240
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Fabius Tiro Software Update Procedure Dräger Medical AG & Co. KGaA 6020.002 Revision B Released…
  • Page 241
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS PMS PROCEDURE…
  • Page 242
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 243
    Test Equipment Required:……….8-2 Fabius Tiro Parts Replacement Schedule: ……. . . 8-3 Periodic Manufacturer’s Certification General Instructions .
  • Page 244: Test Equipment Required

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A Test Equipment Required: — Multi-Meter (Fluke or equivalent) — Electrical Safety Analyzer (Biotek 501 Pro or equivalent) — Test Pressure Gauge, P/N 4114807 or equivalent…

  • Page 245: Fabius Tiro Parts Replacement Schedule

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A Fabius Tiro Parts Replacement Schedule: Alternate Quantity Description Part Number Part Number As Required Flow Sensor (5 pack) 8403735 O2 Sensor…

  • Page 246
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 4113119 FRESH GAS LEAK TEST DEVICE CONNECT TO TEST PRESSURE GAUGE TEST CONNECTOR 4117361 SV00517…
  • Page 247: Pms Procedure

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) 8401892 SIEMENS TEST LUNG SV00025…

  • Page 248
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A S010159 BREATHING SYSTEM LEAK TEST DEVICE 4104389 TEST TERMINAL ADAPTER SV00515…
  • Page 249
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) SV00559 S000081 FLOW METER TEST STAND 0-250cc/MIN…
  • Page 250
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A SV00552 Liter 2212300 vol/min MINUTE VOLUMETER TEST VOLUME METER 4115087 33mm x 22mm ADAPTER…
  • Page 251
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) M33972 TEST CAP SV00516…
  • Page 252
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 4114807 PRESSURE TEST ASSEMBLY , WITH ADAPTERS SV00376 4114830-002 4114830-001 4114830-004 4114830-003 4114830-006 4114830-005…
  • Page 253: Periodic Manufacturer’s Certification General Instructions

    Periodic Manufacturer’s Certification General Instructions The purpose of these procedures is to provide detailed instructions for performing a Periodic Manufacturer’s Certification (PMC) inspection on the Fabius Tiro anesthesia machine. A PMC consists of a complete Periodic Manufacturer’s Service procedure and a certification level inspection based on Draeger Medical, Inc.

  • Page 254
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A The letters A, B, C, D and the Roman Numerals I, II are used as codes in the individual matrix for each model of anesthesia machine.
  • Page 255
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) A Narkomed 2A could have recommendation numbers 12, 14 and 27 apply. 12 — No integrated exhaled CO2 monitor with user adjustable alarm limits. Code D1.
  • Page 256
    APPENDIX A PM Certification Procedure for Fabius Tiro Anesthesia System 1. Use the PM Certification form P/N 4118460 for the Fabius Tiro Anesthesia System. 2. Completely fill in the header information. 3. Perform the vapor concentration test on all Dräger vapor vaporizers every six months in accordance with SP00073 at a six month maximum interval.
  • Page 257
    PM Certification Procedure for Fabius Tiro Anesthesia System 5. Based on the “EQUIPMENT CONDITION” inspect the machine for any “NAD RECOMMENDATIONS” that would apply. Use the Fabius Tiro section of the “NAD RECOMMENDATION GUIDELINES INDEX”, P/N S010250. Note all applicable NAD recommendations on the Executive Summary.
  • Page 258: Electrical Safety

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A NOTE: The following procedure will require making adjustments and calibrations with the possibility of removal of accessories and/or additional monitoring equipment.

  • Page 259
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.1.2 Circuit Isolation NOTE: This test is not applicable on machines with serial numbers < 10240. 8.1.2.1 With a multimeter set to its highest resistance range, check for continuity between the serial port cable retaining nut on processor and the O2 sensor connector pin shown in the illustration.
  • Page 260: System Diagnostics

    Clock Pass Pass Speaker Speaker Pass Pass Main Power Main Power Pass Pass Battery Battery Pass Pass Fabius Tiro SW XX Fabius Tiro SW 1.03 CRC 6DBA 8.2.4 Record the machine software version on the header of the checklist form.

  • Page 261: Battery Circuit

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A Battery Circuit 8.3.1 Press the Man Spont key, and press the rotary dial to confirm. 8.3.2 Unplug the AC power cord and verify the “Power Fail” message appears on the display within one minute.

  • Page 262: Calibrations

    Inspect the condition of the ventilator (piston diagram) O-ring. Is the O-ring in good condition? (Y) 8.5.8 If applicable, install the appropriate PM kit(s) and record in the Parts Replacement section of the PM form. See “Fabius Tiro Parts Replacement Schedule:” on page 3. Calibrations Fresh Gas Flow: 8.6.1 Scroll to Calibration and press to confirm.

  • Page 263: Site Configurations

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) Site Configurations 8.7.1 Scroll to Configure and confirm. O2 Position (virtual flowtubes): 8.7.2 Scroll to Flowmeter and confirm. Scroll to O2 Position and confirm. Select position of virtual flowmeter (left or right) in accordance with local requirements or customer demand.

  • Page 264
    Scroll to Serial Ports and confirm. Verify parameters are adjustable to the following protocols. If necessary, set the protocols for any third party monitoring device connected to the machine. Refer to the Fabius Tiro Operator’s Manual and third party Operator’s Manual.
  • Page 265
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) Barometric Pressure Elevation Range in Feet Elevation Range in Meters Setting -200 — 199 -60 — 60 1013 200 — 599…
  • Page 266: Scavenger

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A Scavenger 8.8.1 AGS Scavenger AGS Scavenger Cleaning 8.8.1.1 Remove all scavenger hoses one at a time and drain all accumulated moisture. Inspect all scavenger hoses for deterioration and replace any worn hoses.

  • Page 267
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) 8.8.2.4 If necessary, remove the filter for cleaning. Brush any accumulated lint of dust off the filter. The filter can be further cleaned with a low flow of clean air or oxygen.
  • Page 268: Breathing System

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A Breathing System 8.9.1 Breathing System Inspection 8.9.1.1 Record the serial number (located on the side of the COSY) on the PMS form.

  • Page 269
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.9.1.16 Examine all pneumatic hoses connecting from the interface panel to the breathing system. Are the hoses kink free and in good condition? ___(Y) 8.9.1.17 Inspect the breathing circuit and manual breathing bag.
  • Page 270
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.9.2.12 Push the System Power switch ON ( ). 8.9.2.13 Open the O flow control valve to 5 L/min., purge the system for 5 seconds, then close the O flow control valve.
  • Page 271
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A SV88055 INSTALL TEST CAP M33972 ON VENTILATOR HOSE TERMINAL (UNDERSIDE) SET APL VALVE TO MAN, 70 cm H2O TEST TERMINAL 4104389 12 IN.
  • Page 272
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A Lever Style APL Valve Rotary Knob Style APL Valve 8.9.4.3 Verify the fresh gas hose is connected to the breathing system.
  • Page 273
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) SV02002 TEST TERMINAL 4104389 TEST CONNECTOR 4117361 FRESH GAS HOSE TEST TERMINAL 4104389 FROM MACHINE (INSTALL ON FRESH GAS LEAK…
  • Page 274
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.9.5.3 Remove the freshgas hose from the breathing system and connect it to the freshgas leak connector (4117163). 8.9.5.4 Connect the fresh gas leak connector to the fresh gas leak test device (4113119 modified) as shown.
  • Page 275
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) SV02003 TEST CAP M33972 OCCLUDE TEST TERMINAL VENTILATOR PORT 4104389 WITH PLUG 0-250 cc TEST FLOWMETER…
  • Page 276
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.9.6 Reverse Flow Test (Fresh Gas Decoupling Valve) 8.9.6.1 Verify the breathing bag port, fresh gas connection and expiration port connections are open and not occluded.
  • Page 277
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) 8.9.6.5 Verify the APL valve is in the MAN position and set to 70 cmH2O. 8.9.6.6 Slowly increase O2 flow to maintain 40 cmH2O on the digital pressure meter.
  • Page 278
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A SV02005 0-250 cc TEST FLOWMETER APL BYPASS APL BYPASS VALVE VALVE HOSE (OPEN) TEST TERMINAL 4104389 12 IN. PEEP TEST HOSE…
  • Page 279: Yokes & Gauges

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) 8.9.7.3 Short circuit the inspiratory and expiratory ports, attach a test terminal to the breathing bag port and attach a digital manometer to the test terminal.

  • Page 280: Gas Inlet Regulator Output

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.10.2.3 Are the cylinder gauges at zero (0) PSI? ___ (Y) 8.10.2.4 Open the cylinder valves. 8.10.2.5 Do the cylinder pressure gauges respond properly? ___ (Y) 8.11 Gas Inlet Regulator Output…

  • Page 281
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) 8.11.1.4 Reconnect the O2 pipeline hose to the O2 pipeline inlet connector and pressurize the O2 supply. 8.11.1.5 Set the O2 flow to 4 L/min.
  • Page 282
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.11.3.2 Detach the hose from the Pressure Test adapter (P/N 4114807) gauge assembly and attach it to the inlet of the test flowmeter as shown.
  • Page 283: Cylinder Regulator & Pipeline Gauges

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.11.3.6 Open the N2O (reserve) cylinder. What is the flow as indicated on ≤ the test flowmeter? ___cc 5 cc/min.

  • Page 284
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A SV88025 PRESSURE TEST ASSEMBLY 4114807 WITH ADAPTERS SIDE VIEW PIPELINE HOSE SERVICE ACCESS PANEL O2 CYLINDER REGULATOR N2O CYLINDER REGULATOR REAR VIEW 8.12.3 N2O Pipeline Leak…
  • Page 285
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) 8.12.3.4 Remove the test equipment and reconnect the nitrous oxide pipeline hose. 8.12.4 Air Cylinder Regulator 8.12.4.1 Configure the test gauge using the appropriate adapters between the pipeline inlet of machine and central supply hose.
  • Page 286
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.12.5.4 After the pressure stabilizes, are the indicated pressures on the test gauge and the air pressure gauge within the normal operating range? 41 — 87 psi (non-USA), 50 — 55 psi (USA).
  • Page 287: High Pressure Leak

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) NOTE: If a pressure decrease does not occur, either the hospital’s supply pressure is too low or the regulator pressure is set too high.

  • Page 288: Oxygen Supply Failure Protection

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.13.2.5 Close the nitrous oxide or air cylinder valve and remove the cylinder. 8.13.2.6 Observe the nitrous oxide or air cylinder pressure gauge.

  • Page 289
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) 8.14.2.4 Depress and release the test device push button. 8.14.2.5 What is the pressure on the test gauge when the «O2 SUPPLY LOW!!!”…
  • Page 290: Flowmeters

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.15 Flowmeters 8.15.1 Oxygen Flowmeter 8.15.1.1 Open the O cylinder valve. 8.15.1.2 Is it possible to adjust the flow of oxygen to 10 L/min.? ___ (Y) 8.15.1.3 Close the O…

  • Page 291: Oxygen Monitor

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.15.4 Auxiliary Oxygen Flowmeter (if applicable) 8.15.4.1 Verify the auxiliary oxygen flowmeter flow control valve is closed. 8.15.4.2 Connect a pressure manometer to the Aux O2 outlet.

  • Page 292: Oxygen Concentrations

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.16.7 After calibration is completed, verify the “O2 Sensor Fail” message disappears. 8.16.8 What is the oxygen concentration? ___% (21) 8.16.9…

  • Page 293: Sorc

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.17.1.3 Does the oxygen monitor read 97-100% after the value stabilizes?__(Y) 8.17.1.4 Set the nitrous oxide flow to 2 L/min.

  • Page 294: Pressure Monitor

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.18.7 Adjust the oxygen flow to 2 L/min. ≥ 8.18.8 What is the oxygen concentration after the value stabilizes? ___% ( 23%) 8.18.9…

  • Page 295
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.19.13 What is the time when APNEA PRESSURE!! appears as a medium alarm tone with associated flashing yellow LED? ___ sec (26-34) 8.19.14 What is the time when the APNEA PRESSURE!!! appears as a high alarm…
  • Page 296: Ventilator

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.19.31 Press the Man Spont key and confirm. 8.19.32 Reconnect the breathing pressure line to the breathing system. 8.20 Ventilator 8.20.1…

  • Page 297
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.20.3.4 Reconnect the breathing circuit to the inspiratory and expiratory ports of the breathing system. 8.20.4 Ventilator Delivery 8.20.4.1 Set APL to Man position and set to 30 cmH2O.
  • Page 298
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.20.5.2 Verify displayed values for the following PEEP settings: Setting Displayed Value 0 + 2 cmH2O 10 ± 2 cmH2O or 20% of setting, which ever is greater 15 ±…
  • Page 299
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.20.8 Pressure Limiting Valve Test 8.20.8.1 Set ventilator to Volume Control mode and confirm. 8.20.8.2 Set: pmax = 40 mbar (cmH2O)
  • Page 300: Volume Alarms

    8.20.11.1 Close all flow control valves. Verify vacuum valve opens at -7.0 to — 8.0 mbar (cmH2O) pressure when ventilator is in expiratory phase. 8.20.12 Vacuum Pressure 8.20.12.1 Set Fabius Tiro to Volume mode. 8.20.12.2 Remove APL bypass hose from breathing system and attach to digital manometer.

  • Page 301: Audio Silence

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO APPENDIX A PMS PROCEDURE (continued) 8.21.10 What is the time when APNEA FLOW!!! appears as a high alarm? ___ sec (26 — 34) 8.21.11 Disconnect the respiratory volume sensor cord from the Flow sensor.

  • Page 302: Oxygen Flush Valve

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.22.7 Disconnect all test equipment. 8.23 Oxygen Flush Valve 8.23.1 Press and release the O FLUSH button. 8.23.2 Does the flow of oxygen stop immediately? __ (Y) 8.23.3…

  • Page 303: Final Tests

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO PMS PROCEDURE (continued) APPENDIX A 8.24 Final Tests 8.24.1 Operator’s Instruction Manual 8.24.1.1 Verify that the availability/location of the machine’s Operator’s Instruction Manual is in close proximity of the machine.

  • Page 304
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 305
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Spare and Replacement Parts List Appendix B…
  • Page 306
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 307
    Figure 1. Trolley Mount and Wall Mount, Fabius Tiro ……. .
  • Page 308
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B TROLLEY MOUNT WALL MOUNT SV88026 Figure 1. Trolley Mount and Wall Mount, Fabius Tiro…
  • Page 309
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 1. Trolley Assembly …………4118056 Caster, locking (2x) .
  • Page 310
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88040 Figure 2. Spirolog Flow Sensor, O2 Sensor, and Fresh Gas Hose…
  • Page 311
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 2. Spirolog Flow Sensor 1. Spirolog flow sensor, 5 pack ……… . . 8403735 2.
  • Page 312
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B FRESH GAS DECOUPLING VALVE NOTE NOTE APL BYPASS VALVE PEEP/PMAX VALVE SV02006 NOTE A — DEPENDANT UPON THE CONFIGURATION OF THE COSY CURRENTLY INSTALLED, ITEM NUMBER 19 MAY BE LOCATED IN EITHER POSITION SHOWN ON ILLUSTRATION.
  • Page 313: Spare And Replacement Parts List

    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 3. 1. Dome, insp valve ……….. . 4107960 2.

  • Page 314
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B TYPICAL BREATHING BAG EXTENSION CONFIGURATIONS EXPIRATORY INSPIRATORY MOUNT PORT PORT PORT TYPICAL BREATHING SYSTEM CONFIGURATIONS SV77037 MOUNT INSPIRATORY…
  • Page 315
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 4. 1. Pole Assembly, Breathing Bag Extension (for use with item #3) ….4117753 2.
  • Page 316
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV00418 Figure 5. Absorber Assembly, Top, COSY…
  • Page 317
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 5. 1. Absorber top …………M33013 2.
  • Page 318
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV00419 Figure 6. Canister Assembly…
  • Page 319
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 6. 1. Canister assembly ……….. . M29320 Screen insert .
  • Page 320
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88027 0.33 M [13 IN] 0.94 M [37 IN] Figure 7. Breathing System Mount Assembly, Patient Airway Pressure Gauge Assembly…
  • Page 321
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 7. 1. Breathing system mount assembly ……..4117400 Breathing system mount assembly, Right hand COSY .
  • Page 322
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B 13 16 15 14 SV88028 Figure 8. Flowmeter Tube Assembly, Flow Control Valves, and Valve Manifold (part of…
  • Page 323
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 8. 1. Flowmeter tube assembly (incl. brackets and mounting nuts) ….4116950…
  • Page 324
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88029 Figure 9. Fresh Gas Flow Sensors and Filter Assembly (part of Flowmeter Bezel Assembly 4118287 or 4118288)
  • Page 325
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 9. Fresh gas flow sensors and filter assembly [part of flow meter bezel assembly 4118287 (2-gas) or 4118288 (3-gas)] 1.
  • Page 326
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88030 Figure 10. Pipeline Pressure Gauges and Fresh Gas Display PCB (part of Flowmeter Bezel Assembly 4118287 or 4118288)
  • Page 327
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 10. Pipeline pressure gauges and fresh gas display PCB [part of flow meter bezel assembly 4118287 (2-gas) or 4118288 (3-gas)] Pipeline pressure gauges 1.
  • Page 328
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88031 Figure 11. SORC…
  • Page 329
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 11. SORC [part of flow meter bezel assembly 4118287 (2-gas) or 4118288 (3-gas)] 1.
  • Page 330
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88032 DETAIL A *R = LOCTITE #271 (RED) UNDERSIDE VIEW DETAIL A Figure 12. Cylinder Yokes, Regulators, and Gauges…
  • Page 331
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 12. Cylinder Yokes, Regulators, and Gauges: 1. O2 yoke (2x) …………1101620 N2O yoke .
  • Page 332
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88033 Figure 13. Gas Inlet Assembly…
  • Page 333
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 13. 1. Connector, NIST N2O male ……….4111382 Connector, DISS N2O .
  • Page 334
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B NOTE A SV88050 NOTE A: CONFIGURATION SHOWN IN ILLUSTRATION IS BASED UPON CONTROL PCB P/N 4116632. THE CONFIGURATION OF CONTROL PCB P/N 4118079 WILL DIFFER.
  • Page 335
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 14. 1. PCB assembly, Service Exchange……..SE4116632 Alternate part number .
  • Page 336
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88086 Figure 15. Pneumatic (PEEP Control) Assembly…
  • Page 337
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 15. Pneumatic (PEEP Control) Assembly ……..4117004 1.
  • Page 338
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88064a Figure 16. Bezel Assembly, Monitor…
  • Page 339
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 16. 1. Bezel Assembly, Monitor ……….4117019 2.
  • Page 340
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88052 Figure 17. Ventilator…
  • Page 341
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 17. Ventilator …………4117080-001 Ventilator, Service Exchange .
  • Page 342
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B Figure 18. Auxiliary O Flowmeter…
  • Page 343
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 18. 1. Auxiliary O2 Flow Meter, USA, complete ……. 4109310-003 Auxiliary O2 Flow Meter, ISO .
  • Page 344
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88034 SELECTATEC VAPOR MOUNTING SYSTEM (VIEW LOOKING DOWN) *P = LOCTITIE #222 (PURPLE) Figure 19. Vapor Mounting System…
  • Page 345
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 19. 1. Vapor mounting system ……….4118227 O-rings, vaporizer mount (2x) .
  • Page 346
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV00560 Figure 20. Scavenger, AGS…
  • Page 347
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 20. Scavenger, AGS …………M33300 1.
  • Page 348
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88076 Figure 21. Scavenger, AGS, w/ Adjustment Valve…
  • Page 349
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 21. AGS Scavenger w/adj valve ……….4117494 1.
  • Page 350
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV88060 UNDERSIDE VIEW OF MACHINE Figure 22. O2 Flush Valve…
  • Page 351
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 22. O2 Flush Valve 1. Valve assembly, fresh gas ……….4117226 2.
  • Page 352
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B SV77040 Figure 23. Scavenger, Passive…
  • Page 353
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS FABIUS TIRO SPARE AND REPLACEMENT PARTS (continued) APPENDIX B ITEM DESCRIPTION PART NUMBER Figure 23. 1. Passive Scavenger ………..4118605 2.
  • Page 354
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 355
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS…
  • Page 356
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS DrägerService is a division of Draeger Medical, Inc. 3122 Commerce Drive Telford, PA 18969 Tel: (215) 721-5402 (800) 543-5047 Fax: (215) 721-5784 Web: www.draegermedical.com Printed in the U.S.A.
  • Page 357
    TOC……….Updated as required 6……Added Fabius Tiro to Trademark Notices 177.
  • Page 358
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS During the restructuring of this document, it was required that we no longer maintain our existing format style. This has resulted in the relocation of the PMS and Spare and Replacement Parts Sections of the manual.
  • Page 359
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS 66……….Added new Figure 3 141.
  • Page 360
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Page Description Cover ……. . . Updated revision level and date 5-32 Changed first NOTE, first and second paragraphs, added ‘Machine Type’…
  • Page 361
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Page Description Cover ……… Updated revision level 4-10 .
  • Page 362
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS Page Description Cover ……… Updated revision level 1-2 .
  • Page 363
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS 4-13 ……… . . Changed illustration 4-14 .
  • Page 364
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS 5-42 ……… Figure number changed 5-43 .
  • Page 365
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS 6-55 ……Moved step on page to previous page 7-2 .
  • Page 366
    RETURN TO THIS MANUAL’S TABLE OF CONTENTS RETURN TO CD-ROM TABLE OF CONTENTS 10-5 ……Added alternate part number for item 8 10-7 .

Понравилась статья? Поделить с друзьями:

А вот и еще интересные новости по теме:

  • Набор для творчества бомбочки для ванны инструкция
  • Руководство по кредитному менеджменту
  • Капли женьшеня показания к применению взрослым инструкция
  • Дюфалак инструкция по применению как пить
  • Стиральная машина хайер инструкция по применению видео

  • 0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
