PAX — китайский поставщик POS-терминалов в РФ. Данную модель терминалов использует несколько банков. в их числе банк Тинькофф.
Настоящая Инструкция относится к POS-терминалу PAX S920 с подключением к банку Тинькофф
1. Подключение PAX S920 к сети питания 220В
PAX S920 банка Тинькофф является переносным терминалом и питается от батарейки Просто нажмите и удерживайте клавишу
для включения терминала SIM-карта уже вставлена в Ваш POS-терминал, но она может не работать. Если это так — вставьте в терминал другую SIM-карту из комплекта, либо собственную SIM-карту. Подключайте POS-терминал PAX S920 к сети 220В через блок питания (поставляется в комплекте) — только для зарядка аккумулятора! Ни в коем случае не держите PAX S920 на зарядном устройстве постоянно, иначе он выйдет из строя!
2. Начало работы PAX S920, операция «ОПЛАТА»
3. Ввод карты в терминал PAX S920

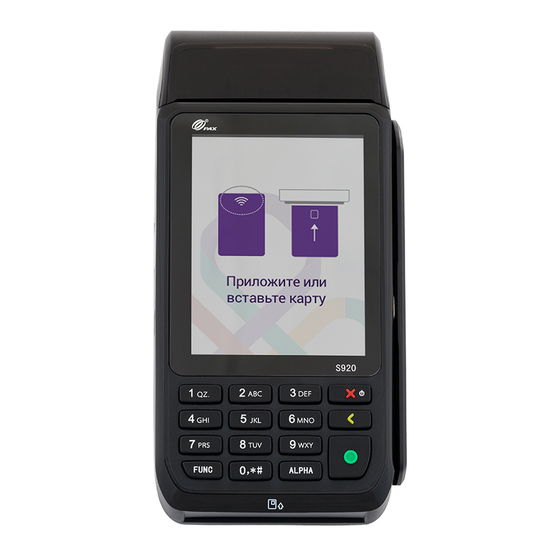

Дождитесь появления экрана ВВЕДИТЕ КАРТУ (Рис.2а).
- Бесконтактную карту или телефон покупателя — приложите к экрану терминала терминала, как показано на Рис.3. Терминал PAX S920 может попросить вставить карту в терминал или просто — не считать бесконтактную карту.
- Если терминал не считал бесконтактную карту, то вставьте карту чипом вверх и вперед в специальное широкое отверстие (щель) внизу терминала, как показано на Рис.3(а).
- Если терминал запросит ВВЕДИТЕ ПИН — попросите покупателя ввести ПИН-код на терминале.
- Терминал начнет выполнять операцию оплаты. Дождитесь окончания операции — результат будет выведен на экран и напечатан на чеке.
4. Результаты операции
Всегда проверяйте результат операции по терминалу! В случае отказа Ваша организация не получит возмещения за товар или услугу!
- В случае если операция одобрена — терминал распечатает чек с надписью ОДОБРЕНО
- Если операция не одобрена — терминал издаст характерный тревожны сигнал и выдаст надпись ОТКАЗ на экране. В этом случае отдавать товар покупателю нельзя, тк он не оплачен!
- В случае отказа на чеке будет указана причина (Рис.4(а)), которую можно сообщить покупателю
5. Закрытие смены на PAX S920
Ежедневно закрывайте смену на терминале! В противном случае деньги по эквайрингу могут не поступить на расчетный счет, а память терминала переполнится, и он перестанет работать!
- Выйдите в экран СЛУЖЕБНЫЕ ОПЕРАЦИИ. Для этого нажмите клавишу 2 (Два) на терминале. Появится смешное меню с иконками (Рис.5а)
- Выберите иконку СЛУЖЕБ.ОПЕРАЦИИ, появится меню СЛУЖЕБНЫЕ ОПЕРАЦИИ (рис.5)
- Выберите пункт меню СВЕРКА ИТОГОВ — прямо на экране терминала
- Терминал произведет сверку итогов — это то же самое, что закрытие смены.
6. Отмена операции и возврат
В терминалах банка Тинькофф — нет операции Отмены, а есть операция Возврат. В чем разница? Читайте на нашем сайте (ссылка).
Для операции Возврат необходим так называемый Номер ссылки или RRN. Номер ссылки или RRN указан:
- на чеке POS-терминала (см.Рис. 6)
- в ежедневном отчете, который банк Тинькофф шлет вам на e-mail
- в мобильном приложении Тинькофф «Бизнес», раздел Сервисы->Торговый эквайринг->Операции, при нажатии на конкретную Операцию (называется RRN)
Возврат в POS-терминале Тинькофф требует обязательного присутствия клиента с той картой, по которой совершалась операция. Это не всегда удобно, ведь клиент может позвонить и попросить вернуть деньги по телефону.
Но в банке Тинькофф есть выход — надо зайти в личный кабинет или в приложение «Бизнес», далее перейти в раздел «Поддержка» где написать следующий текст: Просьба произвести полный возврат на сумму … по операции на сумму … от ….. (дата операции) RRN …. по технической причине (Рис 6а). Специалисты банка Тинькофф возьмут обращение в работу и произведут возврат клиенту в течение нескольких дней.
7. Возврат на терминале Тинькофф
В терминалах банка Тинькофф — нет операции Отмены, а есть операция Возврат. В чем разница? Читайте на нашем сайте (ссылка). Для операции Возврат на терминале Тинькофф, необходима карта, по которой совершалась покупка.
Возврат в POS-терминале Тинькофф требует обязательного присутствия клиента с той картой, по которой совершалась операция. Это не всегда удобно, ведь клиент может позвонить и попросить вернуть деньги по телефону.
Но в банке Тинькофф есть выход — надо зайти в личный кабинет или в приложение «Бизнес», далее перейти в раздел «Поддержка» где написать следующий текст: Просьба произвести полный возврат на сумму … по операции на сумму … от ….. (дата операции) RRN …. по технической причине
(Рис 6а). Специалисты банка Тинькофф возьмут обращение в работу и произведут возврат клиенту в течение нескольких дней.
Не получается разобраться с POS-терминалом? Не расстраивайтесь!
Звоните 8-800-555-31-90 или пишите на sales@dk-group.ru и наши специалисты помогут вам разобраться с устройством и даже проведут небольшое обучение для Вашего персонала!
Если вы владеете терминалом S920 и хотите узнать все его функции и возможности, то вы попали по адресу! В этой статье мы расскажем вам о каждой функции этого продукта, чтобы вам было максимально удобно и комфортно работать с ним.
Терминал S920 — это устройство, предназначенное для проведения безналичных платежей. Он имеет много полезных функций, которые помогут вам упростить и организовать ваш бизнес. Владение этими функциями позволит вам увеличить количество операций, а также сократить время и затраты на проведение платежей. Теперь давайте подробнее рассмотрим некоторые из них.
Функция оплаты с помощью карты
Одной из главных функций терминала S920 является возможность принимать оплату с помощью карты. Для этого вам необходимо вставить карту в соответствующий разъем, выбрать тип платежа и следовать инструкциям на экране. S920 поддерживает различные способы проведения платежей, включая контактные и бесконтактные транзакции.
Важно помнить, что перед началом работы с терминалом S920 необходимо настроить его на вашу систему платежей. Для этого следуйте инструкциям в руководстве пользователя.
Внимание! Если возникнут трудности или вопросы, вы всегда можете обратиться в службу поддержки, где вам окажут необходимую помощь.
Функция печати чеков
Другая важная функция терминала S920 — печать чеков. После проведения платежа устройство автоматически распечатает чек с информацией о платеже, что позволит вам и вашим клиентам получить документальное подтверждение о проведенной операции.
Кроме того, терминал S920 имеет возможность печатать на различных носителях информации, таких как бумага, этикетки и другие. Это значительно расширяет функциональные возможности устройства и позволяет его использовать в различных сферах бизнеса.
В этой статье мы рассмотрели лишь некоторые функции терминала S920, но это не означает, что их не хватит для успешной работы. Возможности этого устройства очень широки, и настройте его на вашу систему платежей. Для этого следуйте инструкциям в руководстве пользователя.
Внимание! Если возникнут трудности или вопросы, вы всегда можете обратиться в службу поддержки, где вам окажут необходимую помощь.
Содержание
- Инструкция S920 на русском языке
- Функции S920
- Настройка и подключение S920
- Основные действия с S920
- Технические характеристики S920
Инструкция S920 на русском языке
1. Включение и выключение терминала
Для включения терминала S920 необходимо удерживать кнопку включения, расположенную на верхней части устройства, в течение нескольких секунд. После включения на экране появится логотип производителя. Для выключения терминала нужно нажать и удерживать кнопку включения и выбрать пункт «Выключение» на экране.
2. Установка SIM-карты
Для установки SIM-карты необходимо открыть крышку специального отсека, расположенного сбоку терминала. Вставьте SIM-карту в соответствующий слот и закройте крышку.
3. Подключение к интернету
Для подключения терминала S920 к интернету необходимо войти в меню настроек и выбрать раздел «Беспроводные сети». Включите Wi-Fi и выберите доступную сеть. Введите пароль (если требуется) и подождите, пока терминал установит соединение.
4. Установка программного обеспечения
Для установки программного обеспечения на терминал S920, необходимо подключить устройство к компьютеру при помощи USB-кабеля. Затем запустите программу установки на компьютере и следуйте инструкциям на экране.
5. Использование функций терминала
- Оплата товаров и услуг
- Получение платежей
- Отчеты о продажах
- Возврат платежей
- Печать чеков
6. Режимы работы
- Режим онлайн — прием платежей в реальном времени с передачей данных на сервер
- Режим офлайн — возможность принимать платежи без интернета с последующей синхронизацией данных
7. Завершение работы терминала
Перед выключением терминала S920 необходимо закрыть все приложения и завершить сеанс работы. Для этого нажмите кнопку «Возврат» несколько раз до выхода из конкретного приложения. Затем выберите пункт «Выход» или «Завершить работу». После этого можно выключить терминал.
8. Техническая поддержка
Если у вас возникли проблемы с использованием терминала S920, обратитесь в службу технической поддержки. Настройте питание и перезагрузите устройство. При необходимости обновите программное обеспечение. Если проблема не устраняется, обратитесь в сервисный центр для ремонта или замены терминала.
Функции S920
Основные характеристики:
- Мобильный Wi-Fi терминал
- Поддерживает магнитные карты, чипы и бесконтактные карты
- Операционная система Android
- Встроенный сканер штрих-кодов
- Большой сенсорный экран
Функции:
- Оплата: Терминал позволяет проводить платежи с помощью различных видов карт — магнитных, чиповых и бесконтактных. Возможна оплата с использованием мобильных кошельков.
- Возврат: S920 имеет функцию возврата, позволяющую возвращать средства на карту клиента в случае необходимости.
- Печать: Терминал оснащен встроенным принтером, который позволяет печатать чеки и другие документы.
- Сканирование штрих-кодов: Встроенный сканер штрих-кодов позволяет быстро и точно считывать информацию с товаров и товарных чеков.
- Мобильный доступ в Интернет: С помощью Wi-Fi-модуля терминал подключается к сети Интернет и обеспечивает быстрый доступ к онлайн-сервисам.
- Множество приложений: S920 поддерживает установку и использование различных приложений, расширяющих его функциональность.
- Универсальность: Терминал подходит для работы с различными типами бизнеса — от малого магазина до большой сети ресторанов.
Преимущества:
- Быстрая и удобная оплата
- Мобильность и гибкость использования
- Многофункциональность
- Простота использования и настройки
- Высокая надежность и безопасность
Сравнение с другими терминалами:
| Модель | Функции | Поддержка карт | Операционная система |
|---|---|---|---|
| S920 | Оплата, возврат, печать, сканирование, доступ в Интернет, приложения | Магнитные, чиповые, бесконтактные | Android |
| Терминал A | Оплата, возврат, печать, сканирование | Магнитные, чиповые | Windows |
| Терминал B | Оплата, печать | Магнитные | Linux |
Заключение:
Терминал S920 является многофункциональным устройством, которое позволяет проводить оплату и другие операции с помощью различных видов карт. Он обладает высокой мобильностью, гибкостью и простотой использования, а также предлагает широкий функционал и возможность установки дополнительных приложений.
Настройка и подключение S920
Для настройки и подключения терминала S920 выполните следующие шаги:
- Проверьте комплектацию терминала и убедитесь, что у вас есть все необходимые компоненты, включая S920, зарядное устройство и коммуникационный кабель.
- Вставьте SIM-карту в слот SIM-контейнера на задней панели терминала. Убедитесь, что контакты карты находятся внизу.
- Включите терминал, нажав и удерживая кнопку питания на корпусе.
- Выберите язык интерфейса и следуйте инструкциям на экране для завершения настройки.
- Установите зарядное устройство в соответствующую гнездо на терминале и подключите его к электрической сети.
- Подключите терминал к интернету с помощью коммуникационного кабеля. Вставьте один конец кабеля в коммуникационный порт на терминале, а другой конец подключите к роутеру или сетевому коммутатору.
- Дождитесь, пока терминал подключится к интернету. Это может занять несколько минут.
- После успешного подключения терминал будет готов к использованию. Вы можете начать принимать платежи и выполнять другие операции.
Если у вас возникли проблемы с настройкой или подключением терминала, обратитесь в службу технической поддержки. Они помогут вам решить проблему и настроить терминал правильно.
Основные действия с S920
С920 — это многофункциональный терминал, предназначенный для проведения электронных платежей и выполнения различных операций. Ниже приведены основные действия, которые можно производить с S920:
- Подключение к сети:
- Вставьте сим-карту и включите терминал.
- Выполните настройки подключения к сети оператора.
- Баланс и платежи:
- Войдите в меню «Баланс» и проверьте доступные средства.
- Выберите опцию «Платежи» и укажите необходимую сумму.
- Подтвердите платеж, следуя инструкциям на экране.
- Продажа товаров и услуг:
- Выберите опцию «Продажа» и введите сумму продажи.
- Выберите тип оплаты: наличными или с помощью карты.
- Введите данные покупателя, если необходимо.
- Подтвердите транзакцию, следуя инструкциям на экране.
- Возврат средств:
- Выберите опцию «Возврат» и введите сумму возврата.
- Выберите способ возврата: наличными или на карту.
- Введите данные получателя возврата, если необходимо.
- Подтвердите операцию, следуя инструкциям на экране.
- Отчеты:
- Выберите опцию «Отчеты» и выберите необходимый тип отчета.
- Введите параметры отчета, такие как даты и тип операций.
- Сформируйте отчет и сохраните его или отправьте на печать.
- Администрирование:
- Войдите в меню «Администрирование» с помощью пароля.
- Настройте параметры терминала, такие как время, язык и шрифт.
- Управляйте пользователями и их правами доступа.
Все вышеперечисленные действия можно выполнить с помощью интуитивно понятного интерфейса и навигации терминала S920. Пожалуйста, обратитесь к документации и инструкции пользователя для получения более подробной информации о каждой функции.
Технические характеристики S920
Производитель: PAX Technology Limited
| Модель | S920 |
|---|---|
| Размеры | 183 мм (Д) x 84 мм (Ш) x 57.9 мм (В) |
| Вес | 335 г |
| Процессор | 32-битный ARM9, 400 МГц |
| Операционная система | Linux |
Экран:
- Тип: TFT цветной сенсорный экран
- Размер: 2.8 дюйма
- Разрешение: 240 x 320 пикселей
Память:
- Встроенная память: 128 МБ Flash, 64 МБ RAM
- Расширение памяти: microSD (до 32 ГБ)
Интерфейсы:
- 2 x SIM-карта
- 1 x Micro-USB порт
- 1 x Mini HDMI порт
- 1 x Телефонная линия (RJ11)
- 1 x Ethernet (RJ45)
Беспроводные интерфейсы:
- Bluetooth 4.0
- Wi-Fi (802.11 b/g/n)
- 3G
Батарея: Литий-ионная батарея емкостью 1800 мАч
Автономное время работы: до 8 часов активной работы
Операционная температура: от 0°C до 45°C
Гарантия: 12 месяцев
- Manuals
- Brands
- PAX Manuals
- Payment Terminal
- S920
- User manual
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
USER MANUAL V1.0
S920 Retail User Manual
Date: 2018-09-17
Version: 1.00
PAXSTORE Customer Support
PAXSTORE-support@pax.us
(877) 859-0099
www.pax.us
navi
20180917 v1.00
Related Manuals for PAX S920
Summary of Contents for PAX S920
-
Page 1
USER MANUAL V1.0 S920 Retail User Manual Date: 2018-09-17 Version: 1.00 navi 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 2
USER MANUAL V1.0 THIS PAGE INTENTIONALLY LEFT BLANK 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 3
If you cannot resolve the Issue, please contact us. PAX support operates 24 hours a day, 7 days a week. Your level of access to this Service is governed by the support plan arrangements made between PAX and your Organization. Please consult this support plan for further information about your entitlements, including the hours when telephone support is available to you. -
Page 4
USER MANUAL V1.0 Revision History Date Version Description 20180917 V1.00.00 Shoap Technical Original Release Services 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 5: Table Of Contents
URPOSE ……………………….1 UPPORTED EVICES ……………………….1 NTENDED UDIENCE …………………………1 BBREVIATIONS PAX S920 TERMINAL OVERVIEW……………………2 …………………………. 2 EFINITIONS Screen and Keypad Layout ……………………2 …………………………3 CREEN ……………………….3 TATUS NDICATORS LOADING AN APPLICATION AND ACCESSING MANUAL SETTINGS …………..5 ……………………..
-
Page 6
Gift Cashout ……………………….. 148 APPENDIX A. TROUBLESHOOTING……………………151 …………………….. 151 ENERAL ROUBLESHOOTING A.1.1 Serial Number Location ……………………151 A.1.2 User Password Forgotten or Lost ………………….151 A.1.3 Terminal Appears Locked ……………………151 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 7
USER MANUAL V1.0 APPENDIX B. ERROR CODES ……………………… 152 PAXSTORE Customer Support 20180917 v1.00 PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 9: Introduction
USER MANUAL V1.0 1 Introduction This user manual provides a description of the S920 mobile point of sale terminal and its transaction functions. 1.1 Purpose This user manual describes transaction functions for the retail market. If you have a custom application, perform any modifications to your application in BroadPOS, or manually modify terminal settings, some of the options and screens as described in the manual may be different.
-
Page 10: Pax S920 Terminal Overview
USER MANUAL V1.0 2 PAX S920 Terminal Overview The S920 is a mobile point of sale terminal with wireless connectivity options including 4G LTE, 3g (WCDMA), WiFi and Bluetooth. The terminal accepts contactless, chip, and magstripe transactions. 2.1 Key Definitions The following table provides a brief description of the keys on the S920 keypad.
-
Page 11: Idle Screen
The status indicators located at the top of the terminal screen provide a visual indication of various terminal activities. The icons change color from gray to blue when that function is active. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 12
Displays the level remaining for the internal battery or indicates the battery is charging. Scroll up available Indicates additional content available above the screen currently viewed. Scroll down available Indicates additional content available below the screen currently viewed. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 13: Loading An Application And Accessing Manual Settings
Quite often, the only steps you need to take to download an application are to ensure that the terminal is connected to the network and that power is supplied to the terminal. However, the S920 terminal should already be configured for the business upon arrival.
-
Page 14: Accessing Menu Options After Downloading An Application
2. At the Self-Test screen, press the number 2 key. 3. The Main Menu displays. Navigate through the options and make changes as needed. NOTE System Config requires that you input the Main Menu password before changing any parameters. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 15: Retail Environment Manual Settings
This section describes terminal options that you can set manually in the retail environment. However, PAX recommends that changes to terminal options be made by your administrator in BroadPOS and downloaded in the application. Any changes made manually are overwritten by a BroadPOS update or download.
-
Page 16: System Configuration
Use the Power Saving option to set the screen saver, sleep time, and sleep delay. AutoUDiskLoad Use the AutoUDiskLoad option to enable or disable auto-loading from an inserted USB flash drive. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 17: System Setting
USER MANUAL V1.0 System Setting Select the System Setting option to view the following options: • Date&Time • Language • UI Layout • Password Date&Time Set the date and time for the terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 18
USER MANUAL V1.0 4.2.1.1.1 Date Set the terminal date. 4.2.1.1.2 Time Set the terminal time. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 19
System Language Set the language for the terminal. The asterisk (*) indicates the current setting. UI Layout Set the color scheme for the terminal. The asterisk (*) indicates the current setting. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 20
USER MANUAL V1.0 Password Set the Main Menu password. Enter the current case sensitive password, then a new case sensitive password. Re-enter the new password. If the passwords match, the password is changed. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 21: Media
Media Select the Media option to view the following options: • Brightness • Keytone • Volume • Key Backlight Brightness Set the brightness of the terminal screen. Max value is 10. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 22
Enable or disable if the terminal beeps after a key is pressed. The asterisk (*) indicates the current setting. Volume Set the volume of the terminal keytone. Max value is 10. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 23
USER MANUAL V1.0 Key Backlight Enable or disable if the terminal keys light up after pressed. The asterisk (*) indicates the current setting. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 24: Wireless
Select the Wireless option to view the following options: • Switch • • SIM Card Pwd Switch Enable or disable the GPRS module. After enabling it, the mobile wireless signal strength shows. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 25
USER MANUAL V1.0 Enter the APN, APN username, and APN password. This setting takes effect after rebooting the terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 26: Wifi
USER MANUAL V1.0 SIM Card Password Set the password for the SIM card. WiFi Select the WiFi option to view the following options: • AutoSet • Manual Set • Auto Connect 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 27
WiFi signals. After selecting the SSID, enter the network password. If the password is accepted, the terminal connects to the network and prompts for the IP type. Select if the IP changes (DCHP) or always remains the same (Static). 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 28
USER MANUAL V1.0 If DCHP is selected, the terminal acquires the IP address. The terminal displays the IP information. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 29
If Static is selected, enter the IP address, netmask address, gateway address, and DNS server address. The input format is XXX.XXX.XXX.XXX. The terminal displays the IP information. Press the red CANCEL key to start exiting the menus. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 30
USER MANUAL V1.0 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 31
Selecting the Manual Set option requires all network information to be entered manually. The format is alphanumeric. Enter the ESSID. If needed, enter the specific BSSID. Select the encryption type for the network and then the encryption protocol. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 32
Enter the network password. If the password is accepted, the terminal connects to the network. Select if the IP changes (DCHP) or always remains the same (Static). If DCHP is selected, the terminal acquires the IP address. The terminal displays the IP information. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 33
If Static is selected, enter the IP address, netmask address, gateway address, and DNS server address. The input format is XXX.XXX.XXX.XXX. The terminal displays the IP information. Press the red CANCEL key to start exiting the menus. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 34
USER MANUAL V1.0 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 35
USER MANUAL V1.0 Auto Connect Enable or disable having the terminal automatically connecting to the WiFi network when in range. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 36: Xcb Service
Enable or disable the XCB client. To turn on, select to connect to the client using USB or Network. The asterisk (*) indicates the current setting. If the service is closed, no asterisk is displayed. Reset Configuration Select the Reset Config option to return the terminal to its default settings. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 37: Remote Load
Save Log Enable or disable having the terminal save logs from the LogCat tool. The asterisk (*) indicates the current setting. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 38: Power Saving
Select the Power Saving option to view the following options: • Screen Saver • Sleep Time • Sleep Delay Screen Saver Set the period of inactivity to wait before the terminal screen dims. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 39
Sleep Time Set the period of inactivity to wait before the terminal screen goes directly to sleep. Sleep Delay Set the period of inactivity to wait before entering the sleep state. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 40: Auto U-Disk Load
USER MANUAL V1.0 Auto U-Disk Load Enable or disable having the terminal automatically download files from an inserted USB flash drive. The asterisk (*) indicates the current setting. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 41: Module Test
USER MANUAL V1.0 4.3 Module Test Select the Module Test option to view the following options: • Card Readers • Communication • User Interface • Battery • App List 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 42: Card Readers
Insert the user card or SAM card, also referred to as a SIM card, to test the chip card reader. If the card is already inserted, the terminal detects the card automatically. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 43: Communication
Tap the card to test the contactless card reader for the specified type of card. Communication Test the wireless network detection. Enter a wireless access point, its username, its password, the destination IP, and the amount of time to attempt connecting before timing out. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 44: User Interface
Press a key to test the keyboard. The pressed key displays onscreen. Press the number 1 key to exit the test. Speaker Plays a tone to test the speaker. Battery Displays the current battery life. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 45: App List
App List Displays the BIN and version for the current app. 4.4 U-Disk Load Select the U-Disk Load option to install application parameters, OS firmware, and upgrades from a USB flash drive. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 46: Terminal Information
Select the Terminal Info option to display the software and hardware information for the terminal. A QR code displays that contains all the terminal information. Press the green ENTER key to view the terminal information across ten screens. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 47
USER MANUAL V1.0 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 48: System Report
USER MANUAL V1.0 4.6 System Report Select the System Report option and the three options display. Selecting one of the options exports the related information for the application to the USB flash drive. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 49: Ped
Before performing a remote key injection, the terminal must contain the necessary developer authentication and encryption certificates and the terminal serial number must be registered in the RKI server. Contact PAX customer support if the certificates are not present on the terminal or to register the serial number.
-
Page 50: Security Information
USER MANUAL V1.0 4.8 Security Information View the security information for the terminal across two screens. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 51: Retail Environment Manual Options
Use to print the Tip Report or set a specific Tip Report as the new default report. NOTE Numerous options require that you input the terminal password before changing any parameters. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 52: Report
5.3 Batch Select the Batch option, input the password, and the following screen displays with the Batch Close option. Batch Close closes the open batch at the host and triggers merchant funding. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 53: Review
Select the Review option, input the password, and the following screen displays with a total of five options. These options display the total dollar amount for each transaction type. Selecting an option, excluding TOTAL, provides a transaction list for that option. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 54: Find
The terminal prints a dummy receipt for the customer to write the tip and total amounts. A separate SALE transaction must be completed with the total sale amount (base amount and tip amount). 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 55: Reprint
Any Receipt Use to print the merchant or customer copy of a specific transaction. Last Customer Receipt Select the Last Cust. Receipt option to automatically print the most recent customer receipt copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 56: Any Receipt
Selecting an option prompts for the transaction number. After locating the transaction, select to print the customer copy or the merchant copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 57: Void
After locating the transaction, press the green ENTER key to void it. Confirm the void by pressing the green ENTER key or press the red CANCEL key to cancel the void. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 58: Return
See Section 6.7.2 on page 129 for Gift Return. 5.10 Tip Report Select the Tip Report option and the following screen displays with a total of four options. These options allow the merchant to select the payment type. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 59
Press the green ENTER key to override the current default report option or the red CANCEL key to keep the current default report the same. The Tip Report prints automatically after pressing either key. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 60: Retail Environment Transactions
6 Retail Environment Transactions This section describes the tasks required for processing transactions in the retail environment with the S920 terminal. As already stated, the screens and options described in this manual may be different than your application. The S920 terminal automatically performs a Health Report (Activate, Update, Download, etc.) when it first boots up (powered on) and at 24 hours intervals while running.
-
Page 61: Manually Inputting Card Number
Over the Phone Transaction 1. The merchant initiates the transaction using the S920 terminal and requests the credit card information from the cardholder. When you manually input the card number and expiration date, the terminal may prompt for Address Verification System (AVS) settings.
-
Page 62
3. The merchant enters the card verification, such as CVV2 or CVC2, and presses the green ENTER key. This is commonly a 3-digit code located on the back of the card; however, for American Express, this is a 4-digit code on the front of the card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 63
USER MANUAL V1.0 4. The merchant enters the address verification information and presses the green ENTER key. 5. The terminal proceeds through the rest of the prompts for the specific transaction. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 64: Retail Credit Card Transactions
This section details retail credit card transaction types. Credit Sale Credit card sales allow the cardholder to charge an amount indicated by the merchant on credit. 1. The merchant initiates a credit SALE transaction using the S920 terminal. 2. The merchant enters the transaction amount. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 65
3. The cardholder inserts, taps, or swipes the card. If necessary, the merchant may manually enter the card number. a. Tapping the card processes the transaction and proceeds to printing the receipt. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 66
Swiping the card prompts the cardholder to provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. d. See Manually Inputting Card Number on page 53 for the manual entry prompts. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 67
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 5. If the cardholder inserted their card, the terminal prompts the cardholder to remove the card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 68: Credit Forced
FORCED sale must be performed to complete the transaction and receive payment. A FORCED sale overrides any denial and allows the sale to go through. 1. The merchant initiates a credit FORCED transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 69
USER MANUAL V1.0 2. The merchant enters the transaction amount. 3. The cardholder taps or swipes the card. If necessary, the merchant may manually enter the card number. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 70
The merchant may press the Cancel button to require a physical signature on the receipt instead. c. See Manually Inputting Card Number on page 53 for the manual entry prompts. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 71
5. The terminal contacts the Host Processor for an approval and if it is approved, prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 72: Credit Return
A credit RETURN is the reversal of an approved and settled transaction. A RETURN issues credit to the customer’s credit card. If the transaction has not already been settled, a VOID should be processed. 1. The merchant initiates a credit RETURN transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 73
USER MANUAL V1.0 2. The merchant enters the transaction amount. 3. The cardholder inserts, taps, or swipes the card. If necessary, the merchant may manually enter the card number. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 74
Then the terminal requests the cardholder to provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 75
4. The terminal contacts the Host Processor for an approval and if it is approved, prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 76: Credit Auth
(settlement) or the transaction hold expires. The AUTH transaction does NOT charge the credit card but reserves the requested amount and places a hold on the cardholder’s option-to-buy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 77
The cardholder provides their credit card information to the hotel and the hotel performs a credit pre auth using the S920 terminal. 1. The merchant initiates a credit AUTH transaction using the S920 terminal. -
Page 78
3. The cardholder inserts, taps, or swipes the card. If necessary, the merchant may manually enter the card number. a. Tapping the card processes the transaction and proceeds to printing the receipt. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 79
Swiping the card prompts the cardholder to provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. d. See Manually Inputting Card Number on page 53 for the manual entry prompts. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 80
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 5. If the cardholder inserted their card, the terminal prompts the cardholder to remove the card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 81: Credit Postauth
Credit PostAuth When authorization has previously been obtained via an AUTH transaction, a POSTAUTH can be performed to complete the transaction and receive payment. 1. The merchant initiates a credit POSTAUTH transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 82
3. The merchant presses the green ENTER key to confirm the transaction is correct. Or the merchant may use the left and right arrow buttons to scroll through the available AUTH transactions. Pressing the X button or red CANCEL key exits the POSTAUTH transaction. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 83
5. The cardholder taps or swipes the card. If necessary, the merchant may manually enter the card number. If the merchant attempts to use a different card from the original AUTH transaction, an ACCOUNT MISMATCH error may occur. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 84
Swiping the card prompts the cardholder to provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. c. See Manually Inputting Card Number on page 53 for the manual entry prompts. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 85
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. After the transaction completes, the terminal may display the approval code on screen or return directly to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 86: Credit Void
The merchant may void a SALE, RETURN, AUTH, or FORCED transaction. A VOID does not remove the hold on the customer’s open-to-buy. The terminal uses the same VOID prompts, except when performing a V/AUTH. 1. The merchant initiates a credit VOID transaction, indicated by V/ in the menu, using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 87
Pressing the X button or red CANCEL key exits the VOID transaction. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 88
5. The terminal nullifies the transaction in the batch and prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 89
An AUTH sale can be VOIDED if the transaction is in the current open batch. A VOID/AUTH does remove any hold on the customer’s open-to-buy. A POSTAUTH transaction cannot be voided. 1. The merchant initiates a credit VOID/AUTH transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us… -
Page 90
3. The merchant presses the green ENTER key to confirm the transaction is correct. Or the merchant may use the left and right arrow buttons to scroll through the available AUTH transactions. Pressing the X button or red CANCEL key exits the VOID transaction. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 91
Tapping the card processes the transaction and requests the cardholder to provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 92
5. The terminal nullifies the transaction in the batch and prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 93: Credit Balance Inquiry
After the transaction completes, the terminal returns to the Idle Screen. Credit Balance Inquiry A balance inquiry checks if the customer’s card has enough funds to cover the purchase. 1. The merchant initiates a credit BALANCE transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 94
2. The cardholder taps or swipes the card. If necessary, the merchant may manually enter the card number. a. See Manually Inputting Card Number on page 53 for the manual entry prompts. 3. The terminal prints the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 95: Credit Tokenize
Tokenization substitutes the sensitive card data with a generated number called a token. The token helps secure the cardholder data from potential hackers. 1. The merchant initiates a credit BALANCE transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 96
2. The cardholder taps or swipes the card. If necessary, the merchant may manually enter the card number. b. See Manually Inputting Card Number on page 53 for the manual entry prompts. 3. The terminal prints the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 97
USER MANUAL V1.0 After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 98: Debit Transactions
Debit card sales immediately withdraw funds from the cardholder’s bank account. A debit card sale must be completed by the customer in person. Manually entered debit transactions are not allowed. 1. The merchant initiates a debit SALE transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 99
USER MANUAL V1.0 2. The merchant enters the transaction amount. 3. The cardholder inserts, taps, or swipes the card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 100
Then the terminal requests the cardholder to enter their PIN number, up to 12 digits, or provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 101
Swiping the card prompts the cardholder to enter their PIN number, up to 12 digits, or provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 102
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 5. If the cardholder inserted their card, the terminal prompts the cardholder to remove the card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 103: Debit Return
If the transaction has not already been settled, a VOID should be processed. Just like a debit SALE, the card must be physically present to perform a Debit RETURN. 1. The merchant initiates a debit RETURN transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 104
USER MANUAL V1.0 2. The merchant enters the transaction amount. 3. The cardholder inserts, taps, or swipes the card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 105
Then the terminal requests the cardholder to enter their PIN number, up to 12 digits, or provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 106
Swiping the card prompts the cardholder to enter their PIN number, up to 12 digits, or provide a signature before printing the receipt. The merchant may press the Cancel button to require a physical signature on the receipt instead. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 107
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 5. If the cardholder inserted their card, the terminal prompts the cardholder to remove the card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 108: Debit Balance Inquiry
After the transaction completes, the terminal returns to the Idle Screen. Debit Balance Inquiry A balance inquiry checks if the customer’s card has enough funds to cover the purchase. 1. The merchant initiates a debit BALANCE transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 109
2. The cardholder taps or swipes the card. If necessary, the merchant may manually enter the card number. a. Tapping or swiping the card processes the transaction and requests the cardholder to enter their PIN number, up to 12 digits, before printing the receipt. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 110
USER MANUAL V1.0 3. The terminal prints the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 111: Debit Void
The merchant may void a SALE or RETURN transaction in the current open batch. The VOID prompts are the same. 1. The merchant initiates a debit VOID transaction, indicated by V/ in the menu, using the S920 terminal.
-
Page 112
4. The terminal nullifies the transaction in the batch and prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 113
USER MANUAL V1.0 After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 114: Electronic Benefits Transfer (Ebt) Transactions
EBT Food Stamp or Cash Benefit SALE transactions can only be swiped or manually entered. An EBT Voucher SALE transaction can only be manually entered. 1. The merchant initiates an EBT SALE transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 115
USER MANUAL V1.0 2. The merchant enters the transaction amount. 3. The merchant selects the type of EBT payment. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 116
Benefit transaction. For a Voucher transaction, the cardholder inputs the card number. a. Swiping the card prompts the cardholder to enter their PIN number, up to 12 digits, before the terminal prints the receipt. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 117
ENTER key. Then the merchant enters the authorization number obtained from the voice approval and presses the green ENTER key to complete the transaction before the terminal prints the receipt. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 118
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 119: Ebt Return
EBT card. If the transaction has not already been settled, a VOID should be processed. EBT return is not available for Cash Benefit. 1. The merchant initiates an EBT RETURN transaction using the S920 terminal. 2. The merchant enters the transaction amount.
-
Page 120
3. The merchant selects the type of EBT payment. 4. The cardholder swipes the card or manually enters the card number for a Food Stamp transaction. For a Voucher transaction, the cardholder inputs the card number. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 121
For Voucher SALE transactions, the merchant manually enters the EBT card number, up to 19 digits, from the voucher and press the green ENTER key. Then the merchant enters the card’s expiration date and presses the green ENTER key. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 122
5. The terminal contacts the Host Processor for an approval and if it is approved, prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 123: Ebt Withdrawal
EBT Withdrawal An EBT WITHDRAWAL transaction allows the EBT cardholder to withdraw cash from their account. EBT withdrawal is only available for Cash Benefit. 1. The merchant initiates an EBT WITHDRAWAL transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 124
USER MANUAL V1.0 2. The merchant enters the amount of cash the cardholder wants to withdraw. 3. The cardholder swipes the card or manually enters the card number for a Cash Benefit transaction. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 125
Manually entering the EBT card number requires the merchant to enter the card number, up to 19 digits, and press the green ENTER key. Then the merchant enters the card’s expiration date and presses the green ENTER key. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 126
4. The terminal contacts the Host Processor for an approval and if it is approved, prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 127: Ebt Balance Inquiry
After the transaction completes, the terminal returns to the Idle Screen. EBT Balance Inquiry A balance inquiry checks if the customer’s card has enough funds to cover the purchase. 1. The merchant initiates an EBT BALANCE transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 128
2. The cardholder taps or swipes the card. If necessary, the merchant may manually enter the card number. a. Swiping the card processes the transaction and requests the cardholder to enter their PIN number, up to 12 digits, before printing the receipt. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 129
19 digits, and press the green ENTER key. Then the merchant enters the card’s expiration date and presses the green ENTER key. c. After entering the card’s expiration date, the cardholder enters their PIN number, up to 12 digits, before the terminal prints the receipt. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 130
USER MANUAL V1.0 3. The terminal prints the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 131: Ebt Void
The merchant may void a SALE or RETURN transaction in the current open batch. The VOID prompts are the same. 1. The merchant initiates an EBT VOID transaction, indicated by V/ in the menu, using the S920 terminal.
-
Page 132
4. The terminal nullifies the transaction in the batch and prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 133
USER MANUAL V1.0 After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 134: Gift Transaction
They allow the customer to purchase items or services using the card as payment. Gift Sale Gift SALE transactions can only be swiped or manually entered. 1. The merchant initiates a gift SALE transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
-
Page 135
3. The cardholder swipes the card. If necessary, the merchant may manually enter the card number. a. Swiping the card prompts the terminal to print the receipt. b. See Manually Inputting Card Number on page 53 for the manual entry prompts. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 136
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 137: Gift Return
If the transaction has not already been settled, a VOID should be processed. 1. The merchant initiates a gift RETURN transaction using the S920 terminal. 2. The merchant enters the transaction amount. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 138
4. The terminal contacts the Host Processor for an approval and if it is approved, prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 139: Gift Add Value
After the transaction completes, the terminal returns to the Idle Screen. Gift Add Value The ADD transaction adds additional credit to the available balance of an active gift card. 1. The merchant initiates a gift ADD transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 140
3. The cardholder swipes the card. If necessary, the merchant may manually enter the card number. a. Swiping the card prompts the terminal to print the receipt. b. See Manually Inputting Card Number on page 53 for the manual entry prompts. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 141
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 142: Gift Activate
Gift Activate The ACTIVATE transaction adds value to a gift card for the first time. 1. The merchant initiates a gift ACTIVATE transaction using the S920 terminal. 2. The merchant enters the amount to load on the card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 143
4. The terminal contacts the Host Processor for an approval and if it is approved, prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 144: Gift Unload
After the transaction completes, the terminal returns to the Idle Screen. Gift Unload A gift UNLOAD transaction allows the cardholder to remove the amount on the gift card to receive cash. 1. The merchant initiates a gift UNLOAD transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 145
3. The cardholder swipes the card. If necessary, the merchant may manually enter the card number. a. Swiping the card prompts the terminal to print the receipt. b. See Manually Inputting Card Number on page 53 for the manual entry prompts. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 146
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 147: Gift Balance Inquiry
A balance inquiry checks if the customer’s card has enough funds to cover the purchase. 1. The merchant initiates a gift BALANCE transaction using the S920 terminal. 2. The cardholder swipes the card. If necessary, the merchant may manually enter the card number.
-
Page 148
USER MANUAL V1.0 3. The terminal prints the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 149: Gift Void
However, if the transaction has already been settled, a RETURN must be processed. The merchant may void a gift transaction in the current open batch. 1. The merchant initiates a gift VOID transaction using the S920 terminal. 2. The merchant enters the transaction number to void.
-
Page 150
4. The terminal nullifies the transaction in the batch and prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 151: Gift Deactivate
A gift DEACTIVATE transaction renders the gift card unusable. This is commonly done to prevent unauthorized use, such as the card being lost or stolen. 1. The merchant initiates a gift DEACTIVATE transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 152
USER MANUAL V1.0 2. The terminal confirms the card deactivation. 3. The cardholder swipes the card. If necessary, the merchant may manually enter the card number. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 153
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 154: Gift Issue
USER MANUAL V1.0 Gift Issue The gift ISSUE transaction activates the card with the desired amount. 1. The merchant initiates a gift ISSUE transaction using the S920 terminal. 2. The merchant enters the amount to place on the new card. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 155
4. The terminal contacts the Host Processor for an approval and if it is approved, prints the merchant copy of the receipt. Then the terminal prompts the merchant to tear the receipt before printing the customer copy. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 156: Gift Cashout
A gift CASHOUT transaction allows the cardholder to obtain cash. This is commonly used to obtain all the stored value of a gift card. 1. The merchant initiates a gift CASHOUT transaction using the S920 terminal. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us…
-
Page 157
3. The cardholder swipes the card. If necessary, the merchant may manually enter the card number. a. Swiping the card prompts the terminal to print the receipt. b. See Manually Inputting Card Number on page 53 for the manual entry prompts. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 158
Then the terminal prompts the merchant to tear the receipt before printing the customer copy. After the transaction completes, the terminal returns to the Idle Screen. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 159: Appendix A. Troubleshooting
USER MANUAL V1.0 Appendix A. Troubleshooting This section briefly describes how to trouble shoot issues that may arise during normal operation of the S920 Terminal. General Troubleshooting Review the following sections for possible issues and causes before requesting service for the terminal.
-
Page 160
USER MANUAL V1.0 Appendix B. Error Codes This section briefly describes the error codes that may arise during normal operation of the S920 Terminal. Message Comment Code Timeout No activity with the transaction. If Idle too long the transaction times out. -
Page 161
Secure Card Error The secure card input times have been exceeded. Invoice Can Not Be Do not enter 0 for invoice number. Zero NONE Deprecated Split Tender Not Not Used Supported 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 162
Current time is not in the allowed time for Offline Mode Store & Forward. Out of SAF count Store & Forward transaction count exceeded limit maximum limit. Please close store & forward mode or upload all SAF transactions. 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us… -
Page 163
USER MANUAL V1.0 This page intentionally left blank 20180917 v1.00 PAXSTORE Customer Support PAXSTORE-support@pax.us (877) 859-0099 www.pax.us…
Содержание
- Инструкция по установке терминала на точке
- Pax s920 как настроить wi fi
- Банковский POS терминал PAX S920
- Pax S920 c доставкой в Москве
- POS-терминал Pax S920
- Внешний вид и комплектация Pax S920
- Функционал Pax S920
- Технические характеристики
- Преимущества
- POS-терминал PAX S920. Обзор и прошивка для эквайринга
- PAX S920 3G CTLS (подключение через SIM-карту)
- Каталог
- Онлайн-кассы
- Эквайринг
- Pax S920 c доставкой в Нижнем Новгороде
- POS-терминал Pax S920
- Внешний вид и комплектация Pax S920
- Функционал Pax S920
- Технические характеристики
- Преимущества
- POS-терминал PAX S920. Обзор и прошивка для эквайринга
- Pax S920 c доставкой в Рязани
- POS-терминал Pax S920
- Внешний вид и комплектация Pax S920
- Функционал Pax S920
- Технические характеристики
- Преимущества
- POS-терминал PAX S920. Обзор и прошивка для эквайринга
- Драйвер INPAS для банковских терминалов PAX
Инструкция по установке терминала на точке
Инструкция по установке терминала на точке.
1. Перед выездом на ТСП необходимо проверить комплектность оборудования. В комплект входит:
1.5 Инструкция кассира ТСП.
1.6 Инструкция по работе с картами.
1.7 Акты обучения кассиров и передачи оборудования.
1.8 Материалы информирующие клиентов о том, что ТСП принимает к оплате пластиковые карты.
2. По приезду на точку, необходимо произвести подключение терминала.
2.1.1 Установить sim карту(если необходима по комплектности).
Модели в которых может использоваться SIM – карта:
· VeriFone Vx 510 GPRS.
· VeriFone Vx 675.
· VeriFone Vx 670.
· VeriFone Vx 520.
2.1.2 Подключить Ethernet кабель.
Модели в которых может использоваться Ethernet кабель:
· VeriFone Vx 510
· VeriFone Vx 520
Модели в которых может использоваться Dial-up кабель:
· VeriFone Vx 510.
· VeriFone Vx 520.
· VeriFone Vx 510 GPRS.
2.2 Подключить питание терминала.
2.2.1 Для переносных терминалов Подключить аккумуляторную батарею.
2.2.2 Подключить питание к терминалу.
3. Включение терминала.
3.1 Включить терминал
3.1.1 Включение терминала производится автоматически при подключении питания.
3.1.2 Для переносных терминалов если включение не произошло автоматически, необходимо зажать зеленую кнопку и удерживать до включения.
4. Настройка терминала.
4.1 После включения терминала на экране должна появиться надпись «Введите карту».
4.2 При необходимости надо настроить подключение (WI—FI, Статическая адресация в локальной сети).
4.2.1 WI-FI Настройка подключения.
4.2.1.1 нажимаем зеленую кнопку, на экране появляется меню.
4.2.1.2 нажатием на экран выбираем пункт меню «ПАРАМЕТРЫ».
4.2.1.3 Выбираем пункт «РЕДАКТИРОВАНИЕ».
4.2.1.4 Выбираем пункт «КОММУНИКАЦИИ».
4.2.1.5 Выбираем пункт «WIFI».
4.2.1.6 Выбираем пункт «НАСТРОЙКА WIFI».
4.2.1.7 Выбираем пункт «SSID» В появившемся поле вбиваем имя точки Wi-FI с учетом реестра(должна предоставить организация). И нажать Зеленую кнопку.
4.2.1.8 Выбираем пункт «СХЕМА ШИФРАЦИИ» выбираем тип шифрации для данной точки Wi-FI(должна предоставить организация). И нажать Зеленую кнопку.
4.2.1.9 Выбираем пункт в зависимости типа шифрации «КЛЮЧ WPA» либо «КЛЮЧ WEP» (должна предоставить организация). Вводим пароль от точки WI-FI и нажимаем зеленую кнопку.
4.2.1.10 Нажимаем красную кнопку три раза и попадаем в пункт меню «РЕДАКТИРОВАНИЕ».
4.2.1.11 Выбираем пункт «НАСТРОЙКА АГЕНТА».
4.2.1.12 Выбираем пункт «ПАРАМЕТРЫ СОЕДИНЕНИЯ».
4.2.1.13 Выбираем пункт «ИЗМЕНИТЬ СОЕДИНЕНИЕ».
4.2.1.14 Выбираем пункт «CONNECTION 1».
4.2.1.15 Выбираем пункт «SA».
4.2.1.16 Выбираем пункт «WIFI».
4.2.1.17 В пункте меню «МАКС. ДЛИНА ПАКЕТА» выставляем параметр «1000». Нажимаем зеленую кнопку.
4.2.1.18 В пункте меню «ИМЯ СЕТИ» вбиваем имя точки Wi-FI с учетом реестра(должна предоставить организация). И нажать Зеленую кнопку.
4.2.1.19 В пункте меню «НОМЕР КАНАЛА СВЯЗИ» вбиваем предпочитаемый канал(должна предоставить организация), если такого нет, оставляем без изменений. И нажать Зеленую кнопку.
4.2.1.20 В пункте меню «ШИФРОВАНИЕ WI-FI» выбираем тип шифрации для данной точки Wi-FI(должна предоставить организация). И нажать Зеленую кнопку.
4.2.1.21 В пункте меню «TCP» «адрес шлюза» вбиваем адрес шлюза (если на роутере не включена Динамическая раздача адресов (должна предоставить организация)) Нажимаем зеленую кнопку.
4.2.1.22 В пункте меню «TCP» «МАСКА СЕТИ» вбиваем маску сети (если на роутере не включена Динамическая раздача адресов (должна предоставить организация)) Нажимаем зеленую кнопку.
4.2.1.23 В пункте меню «TCP» «АДРЕС ТЕРМИНАЛА» вбиваем Статический адрес терминала (если на роутере не включена Динамическая раздача адресов (должна предоставить организация)) Нажимаем зеленую кнопку.
4.2.1.24 В пункте меню «TCP» «АДРЕС СЕРВЕРА» вбиваем Адрес сервера 193.219.127.76 (если он уже указан то оставляем без изменений) Нажимаем зеленую кнопку.
4.2.1.25 В пункте меню «TCP» «ПОРТ СЕРВЕРА» вбиваем Порт сервера 30303 (если он уже указан то оставляем без изменений) Нажимаем зеленую кнопку.
4.2.1.26 В пункте меню «СТАТУС ИСПОЛЬЗ. SSL» выбираем пункт «ПРИНИМАТЬ ВСЕ СЕРТИ». Нажимаем зеленую кнопку.
4.2.1.27 В пункте меню «SSL» «ФАЙЛ ДОВЕРЕННЫХ СЕРТЕФИКАТОВ» пишем «S» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.1.28 В пункте меню «SSL» «ФАЙЛ ДОВЕРЕННЫХ СЕРТЕФИКАТОВ» Должно быть пустым (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.1.29 В пункте меню «SSL» «ФАЙЛ КЛИЕНТСКОГО СЕРТИФИКАТА» пишем «S» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.1.30 В пункте меню «SSL» «ФАЙЛ КЛИЕНТСКОГО ПРИВАТНОГО КЛЮЧА» пишем «K» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.1.31 В пункте меню «ТАЙМАУТ» «ТАЙМАУТ УСТАНОВКИ СОЕДИНЕНИЯ» пишем «30» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.1.32 Выключаем терминал: зажимаем красную кнопку(при отключенном зарядном устройстве) до его выключения.
4.2.1.33 Включаем терминал: зажимаем зеленую кнопку до включения терминала.
4.2.1.34 настройка WI-FI соединения закончена.
4.2.2 Настройка подключения со статической раздачей адресов.
4.2.2.1 Нажимаем зеленую кнопку, на экране появляется меню.
4.2.2.2 Выбираем пункт меню «ПАРАМЕТРЫ».
4.2.2.3 Выбираем пункт «РЕДАКТИРОВАНИЕ».
4.2.2.4 Выбираем пункт «КОММУНИКАЦИИ».
4.2.2.5 Выбираем пункт «ETHERNET».
4.2.2.6 Выбираем пункт «ОБЩИЕ НАСТРОЙКИ».
4.2.2.7 Выбираем пункт «СТАТИЧ. АДРЕС» Вводим статический адрес терминала(должна предоставить организация).Нажимаем зеленую кнопку.
4.2.2.8 Нажимаем красную кнопку попадаем в меню «ETHERNET».
4.2.2.9 Выбираем пункт «ШЛЮЗЫ».
4.2.2.10 Выбираем пункт «Ethernet Clear». Нажимаем зеленую кнопку.
4.2.2.11 В пункте меню «ШЛЮЗ» «ВВЕДИТЕ АДРЕС ШЛЮЗА» вбиваем адрес шлюза (должна предоставить организация) Нажимаем зеленую кнопку.
4.2.2.12 В пункте меню «МАСКА СЕТИ» «ВВЕДИТЕ МАСКУ СЕТИ» вбиваем маску сети (должна предоставить организация) Нажимаем зеленую кнопку.
4.2.2.13 Три раза нажимаем красную кнопку и попадаем в пункт меню «РЕДАКТИРОВАНИЕ».
4.2.2.14 Выбираем пункт «НАСТРОЙКА АГЕНТА».
4.2.2.15 Выбираем пункт «ПАРАМЕТРЫ СОЕДИНЕНИЯ».
4.2.2.16 Выбираем пункт «ИЗМЕНИТЬ».
4.2.2.17 Выбираем пункт «CONNECTION 1».
4.2.2.18 Выбираем пункт «SA».
4.2.2.19 Выбираем пункт «ETHERNET».
4.2.2.20 В пункте меню «МАКС. ДЛИНА ПАКЕТА» выставляем параметр «1000» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.2.21 В пункте меню «TCP» «адрес шлюза» вбиваем адрес шлюза (должна предоставить организация). Нажимаем зеленую кнопку.
4.2.2.22 В пункте меню «TCP» «МАСКА СЕТИ» вбиваем маску сети (должна предоставить организация). Нажимаем зеленую кнопку.
4.2.2.23 В пункте меню «TCP» «АДРЕС ТЕРМИНАЛА» вбиваем Статический адрес терминала (должна предоставить организация). Нажимаем зеленую кнопку.
4.2.2.24 В пункте меню «TCP» «АДРЕС СЕРВЕРА» вбиваем Адрес сервера 193.219.127.76 (если он уже указан то оставляем без изменений) Нажимаем зеленую кнопку.
4.2.2.25 В пункте меню «TCP» «ПОРТ СЕРВЕРА» вбиваем Порт сервера 30303 (если он уже указан то оставляем без изменений) Нажимаем зеленую кнопку.
4.2.2.26 В пункте меню «СТАТУС ИСПОЛЬЗ. SSL» выбираем пункт «ПРИНИМАТЬ ВСЕ СЕРТИ». Нажимаем зеленую кнопку.
4.2.2.27 В пункте меню «SSL» «ФАЙЛ ДОВЕРЕННЫХ СЕРТЕФИКАТОВ» пишем «S» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.2.28 В пункте меню «SSL» «ФАЙЛ ДОВЕРЕННЫХ СЕРТЕФИКАТОВ» Должно быть пустым (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.2.29 В пункте меню «SSL» «ФАЙЛ КЛИЕНТСКОГО СЕРТИФИКАТА» пишем «S» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.2.30 В пункте меню «SSL» «ФАЙЛ КЛИЕНТСКОГО ПРИВАТНОГО КЛЮЧА» пишем «K» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.2.31 В пункте меню «ТАЙМАУТ» «ТАЙМАУТ УСТАНОВКИ СОЕДИНЕНИЯ» пишем «30» (если он уже указан то оставляем без изменений). Нажимаем зеленую кнопку.
4.2.2.32 Выключаем терминал: Отключаем питание.
4.2.2.33 Включаем терминал: Подключаем питание.
4.2.2.34 Настройка Ethernet соединения закончена.
5. Проверка терминала
5.1 Необходимо провести тестовую транзакцию с карты на любую сумму.
5.1.1 Вставить карту.
5.1.2 Выбрать операцию «Оплата товара». Нажать зеленую кнопку.
5.1.3 Ввести сумму. Нажать зеленую кнопку.
5.1.4 Ввести pin-код. Нажать зеленую кнопку.
5.2 Результатом успешной транзакции будет чек:
5.2.1 Удостовериться, что информация на чеке соответствует информации в заявке (название ЮЛ, адрес).
5.2.2 Удостовериться что транзакция завершилась успешно(в низу чека надпись ОДОБРЕНО)
5.3 После этого необходимо отменить данную операцию (чтобы не было проблем с бухгалтерией у клиента).
5.3.1 Вставляем ту же самую карту.
5.3.2 Выбираем операцию «отмена». Нажать зеленую кнопку.
5.3.3 Вводим номер чека (с чека), Нажать зеленую кнопку.
5.3.4 Удостовериться что транзакция завершилась успешно(в низу чека надпись ОДОБРЕНО).
5.4 Делаем сверку итогов.
5.4.1 Нажимаем зеленую кнопку.
5.4.2 Выбираем пункт меню «СЛУЖЕБ. ОПЕРАЦИИ» Нажать зеленую кнопку.
5.4.3 Выбираем пункт меню «СВЕРКА ИТОГОВ» Нажать зеленую кнопку.
6. Оформление документов.
6.1 Подписать акт «Приема передачи оборудования» в двух экземплярах.
6.1.1 Один акт отдается клиенту.
6.1.2 Один акт забирается с собой (в банк предоставляется скан этого акта (уже подписанный)).
6.2 Чек сверки итогов с тестовой транзакцией забирается с собой (в банк предоставляется скан этого чека).
6.3 Заполняется «Акт выполненных работ» (в банк предоставляется скан этого акта).
Источник
Pax s920 как настроить wi fi
Банковский POS терминал PAX S920
Банковский POS терминал PAX S920
Переносной терминал с подключением по WI-Fi или GPRS (SIM-карта).
POS терминал PAX S920 специально разработан для бизнеса, который все время в движении: мобильная торговля, рестораны, небольшие выездные точки продаж.
Самые современные типы беспроводной связи, яркий контрастный экран и поддержка всех типов платежных карт делают POS терминал PAX S920 надежным бизнес-инструментом, которым легко пользоваться и удобно взять с собой.
- Цветной сенсорный экран
- Ввод электронной подписи
- Мощный встроенный аккумулятор
- Регулируемые стереодинамики
- Процессор 32-разрядный ARM11
- Память 192 Мб (128 Мб flash, 64 Мб DDR), Микро-SD до 32 Гб
- Дисплей 3,5 дюйма, разрешение 240×320 пикселей, емкостный сенсорный дисплей с функцией ввода подписи
- Связь WiFi + GPRS
- Аккумулятор Литий-ионный 3.7В/ 4000мАч
- Безопасность PCI PTS 4.x, SRED, EMV L1&L2, EMV less L1, Visa payWave, MasterCard less, AMEX Expresspay, Discover D-PAS, JCB J/Speedy, Interac Flash, MasterCard TQM
- Размеры терминала
- Высота, ширина, длина 44 мм, 78 мм, 150 мм
- Вес 330 г
Pax S920 c доставкой в Москве
POS-терминал Pax S920
Компактный платежный терминал с цветным мультимедийным сенсорным экраном. Мобильное устройство Pax S920 позволяет с комфортом обслуживать гостей ресторанов, кафе и постояльцев гостиниц.
Внешний вид и комплектация Pax S920
Обтекаемый элегантный корпус в черном пластике с задней подсветкой. Большую часть верхней панели занимает сенсорный экран, под ним расположена рельефная клавиатура. Справа и снизу расположены слоты для считывания банковских карт с чипом и магнитной полосой. В задней части устройства встроен принтер чеков.
Купить Pax S920 можно в различных комплектациях, которые отличаются набором интерфейсов подключения:
- Wi-Fi, Bluetooth, 3G;
- Wi-Fi, Bluetooth, 4G;
- Wi-Fi, Bluetooth, GPRS.
Устройство оснащено периферийным портом microUSB.
Функционал Pax S920
- Прием платежей с банковских карт.
- Поддержка технологии NFC.
- Ввод электронной подписи.
- Передача изображений и видео с высоким разрешением.
Благодаря технологичному процессору память устройства увеличена по сравнению с аналогами, а проведение транзакций ускорено.
Технические характеристики
- Объем памяти: 192 Мб + microSD до 32 Гб.
- Экран: 3,5 дюйма, цветной TFT, 240×320.
- Скорость принтера: от 18 строк/сек.
- Ширина термоленты: 58 мм, 40 мм — опционально.
- Разброс рабочих температур: 0-+50°.
- Температуры хранения: -20-70°.
- Допустимый уровень влажности: 10-93%.
- Габариты: 150х78х46 мм.
- Масса: 0,33 кг.
Преимущества
Цена Pax S920 соответствует практическим достоинствам устройства:
- значительный объем памяти;
- возможность ввода электронной подписи;
- увеличенный ресурс аккумулятора;
- качественная передача картинок и видео;
- вариативность модификаций и интерфейсов.
Терминал применяется и в стационарной, и в выездной торговле.
POS-терминал PAX S920. Обзор и прошивка для эквайринга
Если не знаете, что пригодится для вашего предприятия, можете связаться с нашими менеджерами. Это квалифицированные специалисты, которые знают своё дело и смогут быстро подобрать оборудование, необходимое для комфортного ведения торговли в соответствии с 54-ФЗ.
Вы можете быстро приобрести оборудование, нажав кнопку «Купить в 1 клик» и оставив номер для связи с менеджером. Наши сотрудники помогут с формированием заказа.
Если нужен целый перечень товаров, можно использовать кнопку «В корзину». После того, как добавите в неё всё, что нужно, нажмите на иконку с тележкой в правом верхнем углу. Далее вы можете пойти двумя путями:
- «Быстрый заказ». Нажмите эту кнопку, если не уверены в выборе товара. Б-Касса предложит оставить номер телефона для связи с менеджером, который уточнит детали. Наши сотрудники перезванивают в течение 15 минут и могут подобрать оборудование, идеально подходящее для Вашего бизнеса.
- «Оформить заказ». Эта кнопка подходит вам, если в корзине есть всё, что нужно, и сомнений в выборе нет. После нажатия на неё можно будет оставить всю информацию, необходимую для оплаты и получения: расчётный счёт, контактные данные и промокод.
Мы работаем по полной безналичной предоплате. Счёт будет выставлен после оформления заказа и уточнения менеджером деталей покупки.
Доставка осуществляется либо в пункт выдачи транспортной службы, либо до двери курьером. Мы работаем со следующими компаниями:
- DHL. К преимуществам можно отнести экспресс-доставку, благодаря которой вы сможете уже на следующий день после оплаты получить оборудование и начать им пользоваться.
- СДЭК. Российская компания, пользующаяся популярностью у интернет-магазинов из-за относительно низкой стоимости доставки и развитой сети пунктов выдачи.
- DPD. Доставляет посылки в любое время. Если нужно получить оборудование в выходной или вечером, стоит выбрать именно эту курьерскую службу.
Чтобы уточнить стоимость доставки, обратитесь к нашим менеджерам: они могут не только посоветовать оборудование, но и помочь выбрать оптимальный способ получения заказа.
PAX S920 3G CTLS (подключение через SIM-карту)
Каталог
Онлайн-кассы
Эквайринг
Терминал Pax S920 — мобильный терминал, который представляет собой полностью независимое, мощное, современное, защищенное платежное устройство, достаточно компактное по размерам,
Pax S920 в комплектации 3G работает как мобильный автономный терминал.
Наши клиенты выбирают его когда нужен современный терминал с большим цветным дисплеем и ярким современным дисплеем. Обычно данную модель выбирают, когда требуется сочитать мобильное платежное решение с элегантным и современным дизайном, чтобы показать своб статусность и технолгичность перед клиентами.
Отличительным плюсом данной модели, как и всех терминалов PAX, является продолжительный срок гарантии — 3 года.
Pax S920 c доставкой в Нижнем Новгороде
POS-терминал Pax S920
Компактный платежный терминал с цветным мультимедийным сенсорным экраном. Мобильное устройство Pax S920 позволяет с комфортом обслуживать гостей ресторанов, кафе и постояльцев гостиниц.
Внешний вид и комплектация Pax S920
Обтекаемый элегантный корпус в черном пластике с задней подсветкой. Большую часть верхней панели занимает сенсорный экран, под ним расположена рельефная клавиатура. Справа и снизу расположены слоты для считывания банковских карт с чипом и магнитной полосой. В задней части устройства встроен принтер чеков.
Купить Pax S920 можно в различных комплектациях, которые отличаются набором интерфейсов подключения:
- Wi-Fi, Bluetooth, 3G;
- Wi-Fi, Bluetooth, 4G;
- Wi-Fi, Bluetooth, GPRS.
Устройство оснащено периферийным портом microUSB.
Функционал Pax S920
- Прием платежей с банковских карт.
- Поддержка технологии NFC.
- Ввод электронной подписи.
- Передача изображений и видео с высоким разрешением.
Благодаря технологичному процессору память устройства увеличена по сравнению с аналогами, а проведение транзакций ускорено.
Технические характеристики
- Объем памяти: 192 Мб + microSD до 32 Гб.
- Экран: 3,5 дюйма, цветной TFT, 240×320.
- Скорость принтера: от 18 строк/сек.
- Ширина термоленты: 58 мм, 40 мм — опционально.
- Разброс рабочих температур: 0-+50°.
- Температуры хранения: -20-70°.
- Допустимый уровень влажности: 10-93%.
- Габариты: 150х78х46 мм.
- Масса: 0,33 кг.
Преимущества
Цена Pax S920 соответствует практическим достоинствам устройства:
- значительный объем памяти;
- возможность ввода электронной подписи;
- увеличенный ресурс аккумулятора;
- качественная передача картинок и видео;
- вариативность модификаций и интерфейсов.
Терминал применяется и в стационарной, и в выездной торговле.
POS-терминал PAX S920. Обзор и прошивка для эквайринга
Если не знаете, что пригодится для вашего предприятия, можете связаться с нашими менеджерами. Это квалифицированные специалисты, которые знают своё дело и смогут быстро подобрать оборудование, необходимое для комфортного ведения торговли в соответствии с 54-ФЗ.
Вы можете быстро приобрести оборудование, нажав кнопку «Купить в 1 клик» и оставив номер для связи с менеджером. Наши сотрудники помогут с формированием заказа.
Если нужен целый перечень товаров, можно использовать кнопку «В корзину». После того, как добавите в неё всё, что нужно, нажмите на иконку с тележкой в правом верхнем углу. Далее вы можете пойти двумя путями:
- «Быстрый заказ». Нажмите эту кнопку, если не уверены в выборе товара. Б-Касса предложит оставить номер телефона для связи с менеджером, который уточнит детали. Наши сотрудники перезванивают в течение 15 минут и могут подобрать оборудование, идеально подходящее для Вашего бизнеса.
- «Оформить заказ». Эта кнопка подходит вам, если в корзине есть всё, что нужно, и сомнений в выборе нет. После нажатия на неё можно будет оставить всю информацию, необходимую для оплаты и получения: расчётный счёт, контактные данные и промокод.
Мы работаем по полной безналичной предоплате. Счёт будет выставлен после оформления заказа и уточнения менеджером деталей покупки.
Доставка осуществляется либо в пункт выдачи транспортной службы, либо до двери курьером. Мы работаем со следующими компаниями:
- DHL. К преимуществам можно отнести экспресс-доставку, благодаря которой вы сможете уже на следующий день после оплаты получить оборудование и начать им пользоваться.
- СДЭК. Российская компания, пользующаяся популярностью у интернет-магазинов из-за относительно низкой стоимости доставки и развитой сети пунктов выдачи.
- DPD. Доставляет посылки в любое время. Если нужно получить оборудование в выходной или вечером, стоит выбрать именно эту курьерскую службу.
Чтобы уточнить стоимость доставки, обратитесь к нашим менеджерам: они могут не только посоветовать оборудование, но и помочь выбрать оптимальный способ получения заказа.
Pax S920 c доставкой в Рязани
POS-терминал Pax S920
Компактный платежный терминал с цветным мультимедийным сенсорным экраном. Мобильное устройство Pax S920 позволяет с комфортом обслуживать гостей ресторанов, кафе и постояльцев гостиниц.
Внешний вид и комплектация Pax S920
Обтекаемый элегантный корпус в черном пластике с задней подсветкой. Большую часть верхней панели занимает сенсорный экран, под ним расположена рельефная клавиатура. Справа и снизу расположены слоты для считывания банковских карт с чипом и магнитной полосой. В задней части устройства встроен принтер чеков.
Купить Pax S920 можно в различных комплектациях, которые отличаются набором интерфейсов подключения:
- Wi-Fi, Bluetooth, 3G;
- Wi-Fi, Bluetooth, 4G;
- Wi-Fi, Bluetooth, GPRS.
Устройство оснащено периферийным портом microUSB.
Функционал Pax S920
- Прием платежей с банковских карт.
- Поддержка технологии NFC.
- Ввод электронной подписи.
- Передача изображений и видео с высоким разрешением.
Благодаря технологичному процессору память устройства увеличена по сравнению с аналогами, а проведение транзакций ускорено.
Технические характеристики
- Объем памяти: 192 Мб + microSD до 32 Гб.
- Экран: 3,5 дюйма, цветной TFT, 240×320.
- Скорость принтера: от 18 строк/сек.
- Ширина термоленты: 58 мм, 40 мм — опционально.
- Разброс рабочих температур: 0-+50°.
- Температуры хранения: -20-70°.
- Допустимый уровень влажности: 10-93%.
- Габариты: 150х78х46 мм.
- Масса: 0,33 кг.
Преимущества
Цена Pax S920 соответствует практическим достоинствам устройства:
- значительный объем памяти;
- возможность ввода электронной подписи;
- увеличенный ресурс аккумулятора;
- качественная передача картинок и видео;
- вариативность модификаций и интерфейсов.
Терминал применяется и в стационарной, и в выездной торговле.
POS-терминал PAX S920. Обзор и прошивка для эквайринга
Если не знаете, что пригодится для вашего предприятия, можете связаться с нашими менеджерами. Это квалифицированные специалисты, которые знают своё дело и смогут быстро подобрать оборудование, необходимое для комфортного ведения торговли в соответствии с 54-ФЗ.
Вы можете быстро приобрести оборудование, нажав кнопку «Купить в 1 клик» и оставив номер для связи с менеджером. Наши сотрудники помогут с формированием заказа.
Если нужен целый перечень товаров, можно использовать кнопку «В корзину». После того, как добавите в неё всё, что нужно, нажмите на иконку с тележкой в правом верхнем углу. Далее вы можете пойти двумя путями:
- «Быстрый заказ». Нажмите эту кнопку, если не уверены в выборе товара. Б-Касса предложит оставить номер телефона для связи с менеджером, который уточнит детали. Наши сотрудники перезванивают в течение 15 минут и могут подобрать оборудование, идеально подходящее для Вашего бизнеса.
- «Оформить заказ». Эта кнопка подходит вам, если в корзине есть всё, что нужно, и сомнений в выборе нет. После нажатия на неё можно будет оставить всю информацию, необходимую для оплаты и получения: расчётный счёт, контактные данные и промокод.
Мы работаем по полной безналичной предоплате. Счёт будет выставлен после оформления заказа и уточнения менеджером деталей покупки.
Доставка осуществляется либо в пункт выдачи транспортной службы, либо до двери курьером. Мы работаем со следующими компаниями:
- DHL. К преимуществам можно отнести экспресс-доставку, благодаря которой вы сможете уже на следующий день после оплаты получить оборудование и начать им пользоваться.
- СДЭК. Российская компания, пользующаяся популярностью у интернет-магазинов из-за относительно низкой стоимости доставки и развитой сети пунктов выдачи.
- DPD. Доставляет посылки в любое время. Если нужно получить оборудование в выходной или вечером, стоит выбрать именно эту курьерскую службу.
Чтобы уточнить стоимость доставки, обратитесь к нашим менеджерам: они могут не только посоветовать оборудование, но и помочь выбрать оптимальный способ получения заказа.
Драйвер INPAS для банковских терминалов PAX
Поддерживаемое банковское оборудование: PAX SP30, S300, D200, D210, S80, S920.
Поддерживаемые банки: ВТБ24, Банк Русский Стандарт, БИНБАНК, Открытие, Банк Санкт-Петербург, ВТБ, Газпромбанк, Связь-Банк, Тинькофф Банк.
Для правильной работы интегрированного решения с использованием Драйвера ИНПАС необходимо выполнить:
1. Настройку банковского POS-терминала (пинпада).
2. Настройку Драйвера ИНПАС.
Примечание. При обращении в службу поддержки, в теме письма необходимо добавлять префикс evotor.psp.
1. Настройка банковского POS-терминала (пинпада).
a) Для работы с кассой Эвотор в интегрированном режиме в POS-терминале (пинпаде) должны быть: открыта лицензия SmartSale; включен режим «Работа с кассой» (на экране POS-терминала (пинпада) отображается сообщение «Ожидание команды от ККМ»); настроена печать чеков и отчетов «Только на кассе»; включен функционал «Подтверждения завершения операции на кассе» (опционально для предотвращения Автоотмен).
b) Инструкции по ручной настройке POS-терминала (пинпада) различных банков для работы с кассой приведены на сайте компании ИНПАС (ftp://freesoft:freesoft@ftp.in-line.ru/ — Эвотор/). Необходимо учитывать, что при автоматическом обновлении параметров со стороны банка, ручные настройки могут сбрасываться.
c) В случае возникновения проблем при работе POS-терминала (пинпада), необходимо обратиться к банку-поставщику оборудования для изменения настроек.
2.1 Настройка Драйвера ИНПАС при работе с POS-терминалом (пинпадом) по USB.
a) Установите драйвер на смарт-терминал Эвотор.
b) Подключите пинпад (POS-терминал) к USB-порту смарт-терминала.
c) На экране планшета появится окно для ввода номера TerminalID пинпада. Номер TerminalID должен сообщить поставщик пинпада.
d) Введите TerminalID и подтвердите ввод данных кнопками «ОК» и «Закрыть». (Ввод полей ip-адрес и ip-порт не требуется).
e) Убедитесь, что банковский пинпад выбран «По умолчанию».
f) Пинпад готов к работе — можете принимать платежи по банковским картам.
Примечание. При работе с POS-терминалами (пинпадами), имеющими питание от сети (Pax D210, Verifone VX 520 и т.д.), рекомендуется использовать USB-хаб ревизии 3.0(ALM020.47.000 USBG rev. 3.0) и операционной системой (ОС) кассы версии 3.8.1 и выше. Для проверки версии установленной платы USB-хаба требуется вскрытие устройство. Для данной процедуры советуем обратиться в авторизованный сервисный центр.
2.2 Настройка Драйвера ИНПАС при работе с POS-терминалом (пинпадом) по Ethernet или WiFi.
Организация соединения POS-терминала (пинпада) с кассой возможна 2 способами:
- подключение пинпада (POS-терминала) по Ethernet к сети, в которой работает касса.
- подключение пинпада (POS-терминала) с собственными WiFi коммуникациями к сети, в которой работает касса.
a) Установите драйвер на смарт-терминал Эвотор.
b) Перейдите в пункт Настройки — Оборудование — Добавить банковский терминал.
c) Выберите необходимый драйвер для пинпада.
d) В выпадающем меню выберите тип подключения «BLUETOOTH, СЕТЕВОЕ И ДР. УСТРОЙСТВО».
e) На экране планшета появится окно для ввода номера TerminalID. Номер TerminalID должен сообщить поставщик пинпада.
f) Введите TerminalID.
g) Выберите тип подключения «WiFi, Ethernet». Ниже появится окно для ввода ip-адреса и ip-порта пинпада.Ip-адрес и ip-порт должен сообщить поставщик пинпада.
h) Введите ip-адрес и ip-порт подтвердите ввод данных кнопками «ОК» и «Закрыть».
i) Убедитесь, что банковский терминал выбран «По умолчанию».
j) Пинпад готов к работе — можете принимать платежи по банковским картам.
2.3 Настройка Драйвера ИНПАС при работе с POS-терминалом (пинпадом) по Bluetooth.
a) Установите драйвер на смарт-терминал Эвотор.
b) Перейдите в пункт Настройки — Оборудование — Добавить банковский терминал.
c) Выберите необходимый драйвер для пинпада.
d) В выпадающем меню выберите тип подключения «BLUETOOTH, СЕТЕВОЕ И ДР. УСТРОЙСТВО».
e) На экране планшета появится окно для ввода номера TerminalID. Номер TerminalID должен сообщить поставщик пинпада.
f) Введите TerminalID.
g) Выберите тип подключения «Bluetooth». Ниже появится окно для ввода имени Bluetooth устройства. Имя Bluetooth устройства должен сообщить поставщик пинпада.
h) Введите имя Bluetooth устройства, подтвердите ввод данных кнопками «ОК» и «Закрыть».
i) Убедитесь, что банковский терминал выбран «По умолчанию».
j) Пинпад готов к работе — можете принимать платежи по банковским картам.
2.4 Изменение в Драйвере ИНПАС параметров TerminalID, ip-адреса и ip-порта.
Если требуется изменить TerminalID, ip-адрес или ip-порт пинпада, то перейдите в пункт меню смарт-терминала Эвотор «Настройки > Оборудование > Банковские терминалы», выберите драйвер подключенного пинпада. В появившемся окне введите TerminalID, ip-адрес и ip-порт подтвердите ввод данных кнопками «ОК» и «Закрыть».
2.5 Настройка логирования работы Драйвера ИНПАС.
Логирование включается только в случае возникновения проблем по согласованию со службой поддержки
Источник
Инструкции по установке приводов Nice (Италия)
Приводы Nice для гаражных секционных ворот
Электроприводы Nice SHEL50-75
Электропривод Nice Spin
Электропривод SP6100
Электропривод Spin11
Электропривод Spin11 кратка€ инстр.
Электропривод CLIMBER_RO1124
Электропривод Sumo
Электропривод Soon
Приводы Nice для откатных ворот
электропривод ROAD400
электроприводы RB600_1000
электропривод ROBO_S (укороченна€)
электропривод RO500
электропривод ROBO
электропривод RUN
электропривод THOR
Приводы Nice для распашных ворот
Электроприводы WINGO 2024-3524
Электроприводы HYPPO
Электроприводы WINGO
Электроприводы MB4005
Электроприводы MB5016
Электроприводы MOBY_S
Электроприводы POP
Электроприводы WALKY
Электропривод TOONA
Автоматические шлагбаумы Nice
Шлагбаумы Signo
Шлагбаумы Signo sia20
Шлагбаумы WIL
Шлагбаумы Wil управление..
Шлагбаум X-Bar
Блоки управления Nice
A500
A6-A6F-A700F
A60
A6F_A700F_S
A824
A924
MC824H
MC424
POA1
SNA1_A _SPIN11
Радиоуправление Nice
Приемник SMXI
Приемники FloxiR_Floxi2R_S
Пульты дистанционного управлени€
Радиоуправление серии FLOR и VERY
FLO_VERY
Приемник Nice One OX OXI
Приемник TT1N
Аксессуары Nice
Фотоэлементы FE-FEP-FI-BF
Фотоэлементы MOFB
Кодовая панель MOTB_rus.pdf
